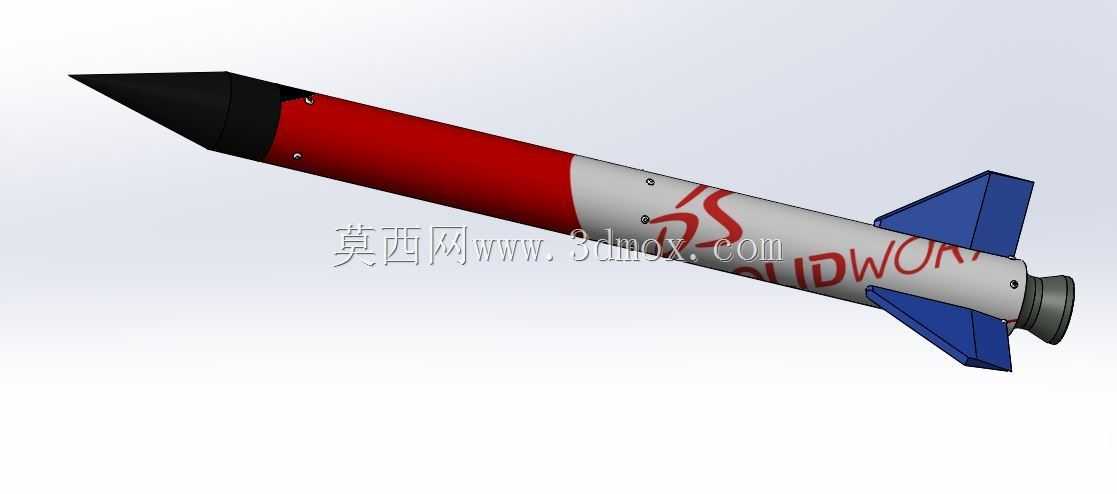

小型战术导弹结构三维数模设计

　　该弹体结构设计面向近程战术打击场景的原理验证需求，整体采用旋成体气动布局，适配亚声速飞行段的升阻比要求，头部采用尖锥形整流罩设计，锥角经过气动核算，能够在飞行过程中有效降低头部激波阻力，同时为前端导引头预留足够的安装腔体空间，整流罩与弹身舱段采用径向螺钉连接的方式，保证舱段对接的同轴度，同时满足日常维护时的快速拆装需求。弹身主体分为前后两个舱段，前舱段为战斗部与导引舱集成段，外壳采用薄壁圆筒结构，壁厚经过强度校核，能够承受飞行过程中的轴向过载与径向气动载荷，舱段内壁预留有设备安装导轨与走线槽位，可适配不同功能的导引模块与战斗部装药组件的安装固定，无需额外改动主体结构即可实现功能迭代。后舱段为动力舱与控制舱集成段，

　　外壳表面预留有尾翼安装的定位槽与连接孔位，四片尾翼采用对称式梯形布局，翼面后掠角度经过气动仿真验证，能够为弹体飞行提供足够的稳定力矩，避免飞行过程中出现滚转发散的问题，尾翼与弹身采用插接加螺钉紧固的连接方式，保证翼根位置的连接强度，能够承受大机动过载下的气动载荷冲击。弹体尾部设计有发动机喷管安装接口，接口尺寸适配标准的小型固体火箭发动机喷管，喷管端面与弹体轴线保持垂直，保证推力方向与弹体轴线重合，避免出现推力偏心影响飞行轨迹。在设计过程中，所有舱段的对接面均采用止口定位设计，有效控制各舱段对接后的同轴度误差，降低弹体的质量偏心，减少飞行过程中的控制难度。弹体整体的径向尺寸统一，能够适配通用的发射管内径要求，

　　无需额外设计适配结构即可完成装填，轴向长度经过控制，满足小型发射平台的搭载边界要求，可适配车载、机载等多类轻型发射平台的挂载空间限制。各舱段的连接螺钉均采用沉头设计，螺钉安装后端面与弹体外表面齐平，避免突出结构对弹体表面流场造成干扰，同时降低飞行过程中的摩擦阻力。弹体内部的设备安装位置均经过质心配平核算，保证全弹质心位于弹体轴线的设计区间内，与压心位置保持合理的静稳定度余量，既不会因为静稳定度过大导致机动响应迟缓，也不会因为静稳定度过小导致飞行失稳。尾翼的翼型采用对称薄翼型，在不同攻角下的气动特性线性度较好，能够简化飞行控制律的设计难度，降低控制系统的调试工作量。头部整流罩的内部空间预留有足够的传感器安装位置，可适配红外、

　　雷达等不同类型的导引头组件，整流罩的材料选用透波性能匹配的结构方案，在保证结构强度的同时满足导引头的工作窗口要求。弹身表面的标记位置预留有涂装工艺余量，不会因为表面涂装导致弹体外形尺寸超出安装公差范围。在结构强度校核环节，针对弹体在发射瞬间的冲击过载、飞行过程中的气动加热、大机动过载下的结构变形等工况均做了对应的仿真验证，所有薄弱位置均做了局部加厚处理，在保证结构强度满足要求的前提下尽可能控制结构重量，提升弹体的有效载荷占比。该结构设计可作为教学演示、原理验证、气动仿真的基础数模使用，也可在此基础上拓展不同功能模块，完成对应场景下的弹体方案迭代。
