奈斯派索胶囊咖啡机外观结构三维数模

　　这款胶囊咖啡机的三维数模完整还原了设备的整机结构与装配关系，建模过程中优先考虑了家用场景的安装边界约束，整机宽度控制在120mm区间，深度320mm，高度230mm，放置在常规家用厨房台面、办公室茶水间置物架时，不会占用过多操作空间，背部预留的15mm散热间隙也在数模中做了明确的结构避让，避免实际使用时贴墙放置导致的散热不畅问题。从实际应用场景来看，这类小型胶囊咖啡机主要面向家庭日常咖啡制作、小型办公区快速出餐、便利店自助饮品区等场景，相比传统半自动咖啡机，它省去了磨豆、压粉、清洁的复杂流程，单杯制作周期控制在25秒左右，能够满足高频次、低操作门槛的饮品制作需求。数模中还原的核心功能结构包含三个部分：顶部的胶囊仓启闭结构，

　　采用扳扣式联动设计，用户抬起前端的黑色操作把手时，内部的胶囊定位槽会同步抬升，放入胶囊后压下把手即可完成胶囊穿刺与仓体密封，结构上做了转轴处的限位凸台，避免把手过位导致的密封胶圈磨损；机身前部的接水盘采用抽拉式可拆卸结构，数模中预留了1.2mm的装配间隙，抽拉行程45mm，接水盘表面的沥水孔做了等距阵列排布，孔径3mm，既能够承接制作过程中滴落的咖啡残液，也可以在使用大杯接水时将接水盘取出，适配高度120mm以内的不同杯型；机身侧部的透明水箱为独立可拆卸结构，容量0.7L，数模中还原了水箱与机身的卡扣定位结构，安装时对准机身侧部的导向槽推入即可完成水路密封，拆卸时按压顶部卡扣即可取出加水，水箱表面做了凹凸的水位刻度标识，

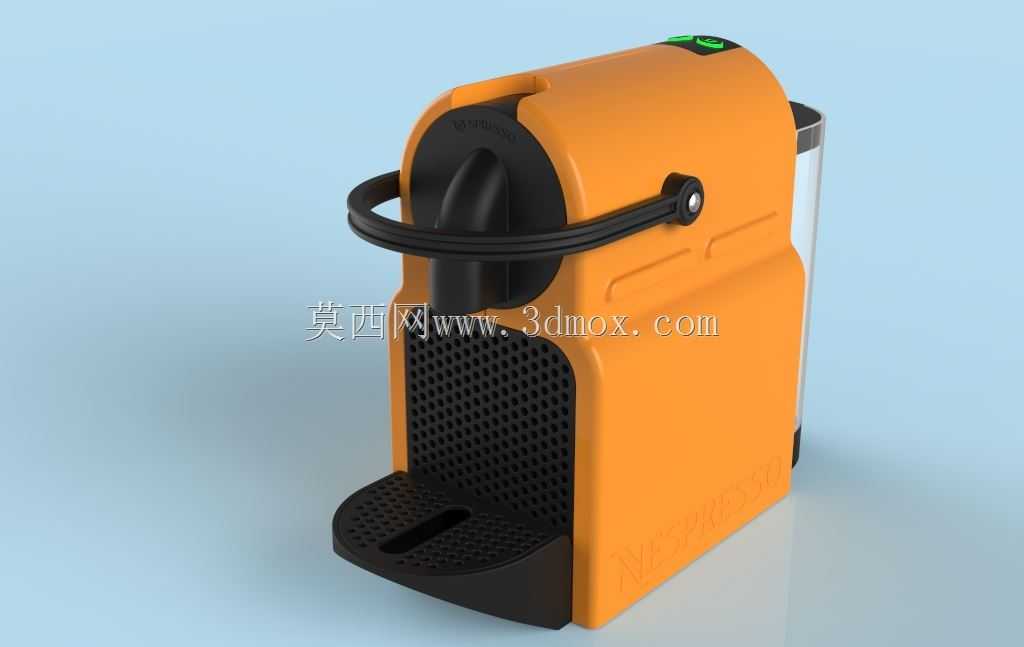

　　方便用户观察剩余水量。外观设计上，机身主体采用亮面橙色注塑外壳，边角做了R8的圆角过渡，避免尖锐棱角带来的磕碰风险，正面下部的黑色格栅区域为设备的散热通风区，格栅开孔宽度1.5mm，既能够保证内部加热模块的空气流通，也可以阻挡大颗粒杂物进入机身内部；顶部的操作按键仅保留两个功能选项，分别对应短杯浓缩与长杯美式，按键周边做了凸起的防护边，避免误触，按键内置的指示灯结构也在数模中做了分层还原，方便后续做结构改型时调整按键布局。建模过程中对各部件的装配公差做了模拟验证，外壳拼缝处预留了0.15mm的均匀间隙，避免注塑件生产时的缩痕、变形导致的装配干涉，把手处的黑色硅胶握圈套在金属弯杆上，数模中还原了硅胶套的壁厚2mm，握持时的摩擦力足够，

　　不会出现操作打滑的问题；机身底部的四个橡胶防滑脚垫高度5mm，既能够垫高机身保证底部空气流通，也可以增加与台面的摩擦力，避免设备工作时出现移位。从结构设计思路来看，这款设备优先考虑了家用场景的易维护性，所有与用户接触的可拆卸部件都没有复杂的卡扣结构，不需要额外工具即可完成拆卸清洁，内部的加热模块、水泵模块的安装位在数模中也做了位置预留，方便后续做不同配置的改型设计，比如调整加热功率、增加奶泡模块等扩展功能时，不需要大幅改动机身主体外壳结构，能够有效降低开模成本。
