复古款胶囊式意式浓缩咖啡机结构设计

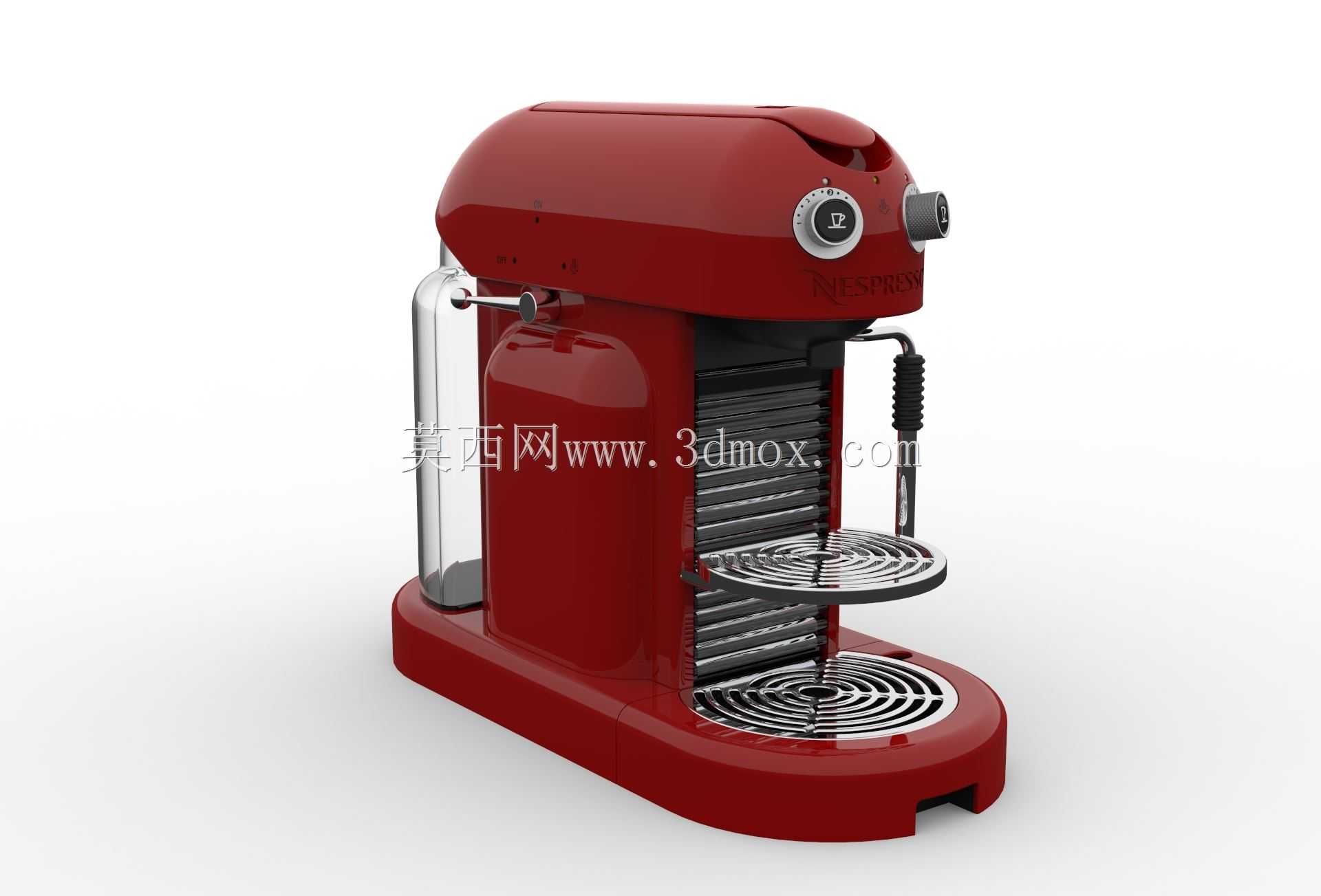

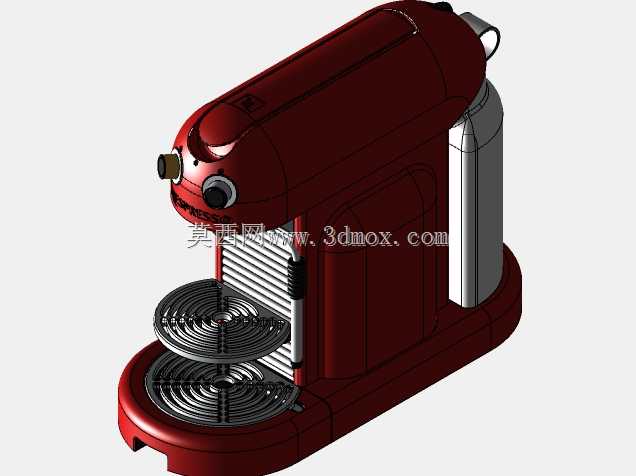

　　这款胶囊咖啡机的三维结构设计，首先围绕家用及小型商用场景的台面安装边界展开，整体底座采用圆角矩形布局，横向宽度控制在320mm区间，纵向深度约280mm，整机最高点距离台面310mm，预留出顶部胶囊仓的开合操作空间，底座底部设置四个高度5mm的防滑橡胶支脚，既保证放置时的台面稳定性，也给底部散热缝隙留出空气流通通道，避免长期工作时台面局部积热。从功能实现逻辑来看，设备核心围绕高压萃取的工作路径做结构排布，机身左侧集成1.2L容量的透明可拆卸水箱，水箱与机身的连接位置采用带硅胶密封圈的快插接口，插拔时的密封压缩量控制在1.2mm，既保证15Bar萃取压力下的水路密封性，也方便用户日常拆卸加水、清洁。机身中部的核心萃取舱做了下沉式布局，

　　胶囊仓的开合拨杆设置在机身正面左侧，拨杆的转动行程做了30度的角度限位，用户扳动拨杆时的施力方向贴合日常操作的手腕角度，不需要过度抬臂即可完成胶囊的装填与退仓动作。机身正面右侧的控制旋钮集成了开机、萃取、蒸汽三个档位，旋钮的阻尼力矩设置在0.15N·m，档位切换时有清晰的定位触感，避免误操作触发蒸汽功能造成烫伤。出液口下方设置双层可调节杯托，上层杯托为镂空金属格栅，距离出液口的高度可在80mm到120mm之间调节，适配不同高度的浓缩杯、马克杯，下层接水盘同样采用可拆卸结构，格栅的镂空孔径控制在3mm，既能接住萃取时滴落的残液，也避免小尺寸杯具放置时卡滞。机身右侧的蒸汽棒采用可多角度转动的金属铰接结构，蒸汽出口的孔径为0.8mm，

　　打发牛奶时的蒸汽喷射角度可根据奶缸位置灵活调整，铰接位置的密封件采用耐高温氟橡胶材质，耐受120℃的蒸汽长期冲刷，不会出现老化漏汽的问题。外观设计上采用复古亮面烤漆的曲面壳体，壳体的壁厚均匀控制在2.5mm，所有外轮廓的转角都做了R8以上的圆角过渡，既避免钣金/注塑加工时的应力集中问题，也让日常擦拭清洁时没有卫生死角，壳体表面没有外露的螺丝孔，所有连接结构都隐藏在机身背部的可拆卸盖板内侧，保证外观的整体性。内部水路的排布做了分层设计，加热锅炉设置在机身中部靠近萃取舱的位置，缩短热水从锅炉到萃取仓的流道长度，减少热量损耗，水泵与控制电路板分别设置在锅炉的两侧，中间加设隔热石棉垫片，避免锅炉的高温传导到电路板区域造成电子元件寿命衰减，

　　所有内部走线都沿机身内侧的走线卡槽排布，用线卡固定，避免长期使用过程中线缆移位接触到高温部件。接水盘的容量设计为300ml，满水状态下的重量不会超过1kg，用户抽取清理时的负重符合日常使用的舒适区间，水箱的水位观察窗做了竖向的刻度标识，最小刻度0.3L、最大刻度1.2L，用户不需要提起水箱就能直观判断剩余水量。整机的重心控制在底座中心偏后10mm的位置，即使用户扳动顶部胶囊仓拨杆施加向下的力，也不会出现机身前倾翻倒的问题，底部支脚的防滑橡胶摩擦系数设置在0.6以上，在普通石英石台面、木质台面上放置时，水平推力达到15N才会出现滑动，满足日常操作的稳定性要求。蒸汽棒的闲置位置做了归位卡扣，不用时可以将蒸汽棒贴合机身侧面固定，避免突出的杆体被意外磕碰造成铰接结构松动，出液口的两个分流嘴做了内凹设计，萃取时咖啡液的流出角度垂直向下，不会顺着出液口外壁流到机身表面。
