商用披萨烤箱弧形密封铰链门结构设计

　　商用烘焙场景中，披萨烤箱的门体是直接影响腔体热效率、操作安全性与设备耐用性的核心部件，这款弧形披萨烤箱门的设计，完全围绕商用后厨高频次开合、高温工况持续运行的实际需求展开。从应用场景来看，这类门体主要适配层式商用披萨烤炉，这类烤炉通常设置在烘焙门店明档操作区或后厨热加工区，日常单店日均开合次数可达上百次，腔体内部长期维持250-300℃的高温烘烤环境，门体既要承担阻隔热量外泄、降低操作区环境温度的作用，也要保证开合过程顺畅无卡滞，同时配合密封结构减少腔体热损耗，缩短披萨烘烤的预热等待时长。

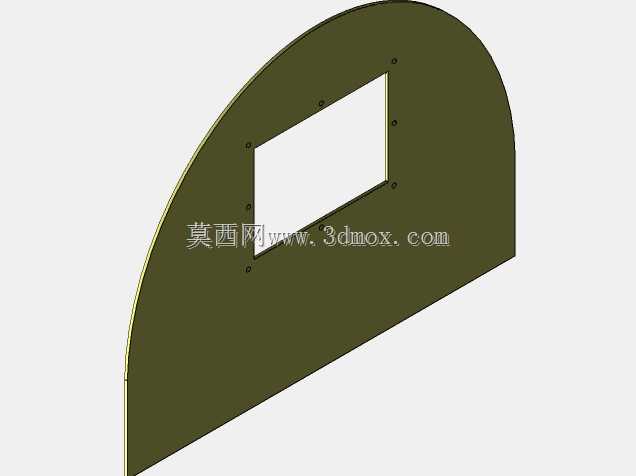

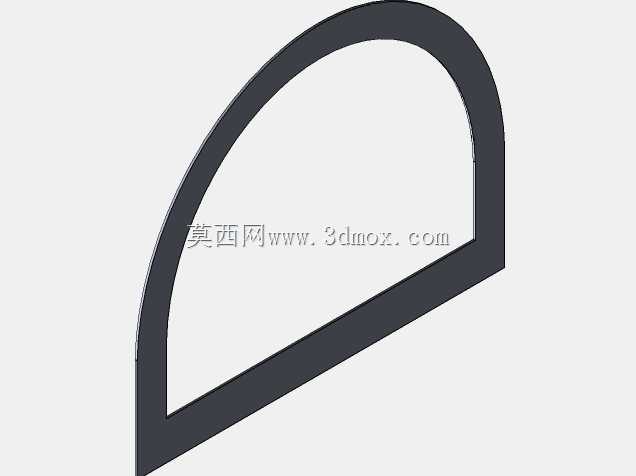

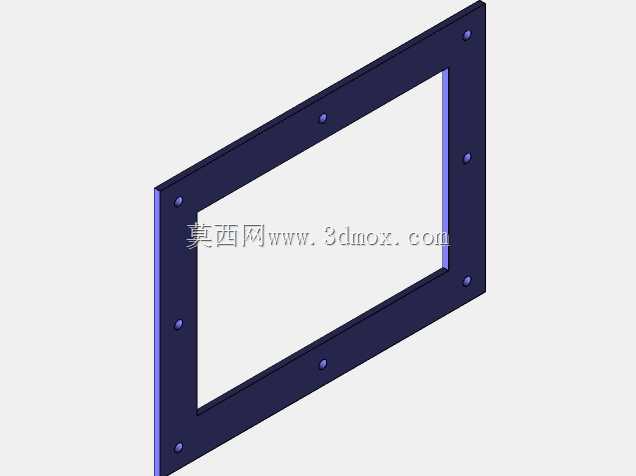

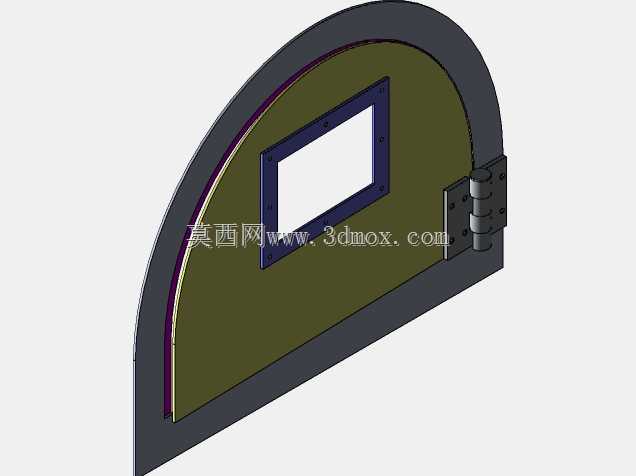

　　从功能特性上看，这款门体采用上拱弧形的外轮廓设计，区别于传统矩形平开门，弧形结构一方面可以匹配烤炉腔体顶部的圆弧导流结构，让腔体内热空气循环更顺畅，避免矩形门体角落处的热涡流死角，保证披萨烘烤过程中上下表面受热均匀；另一方面弧形结构的抗热变形能力优于同厚度平板结构，在长期高温冷热交替的工况下，不容易出现平板门常见的中部外鼓、密封胶条压合不严的问题。门体中部设置的矩形内嵌观察窗，采用耐温玻璃嵌装结构，窗体四周通过金属压框固定在门体内侧，压框与门体基材之间预留了微量的热膨胀间隙，避免高温下玻璃与金属框架膨胀系数不一致导致的玻璃碎裂问题，操作人员无需打开炉门即可观察内部披萨的烘烤上色状态，减少开门带来的热量流失。

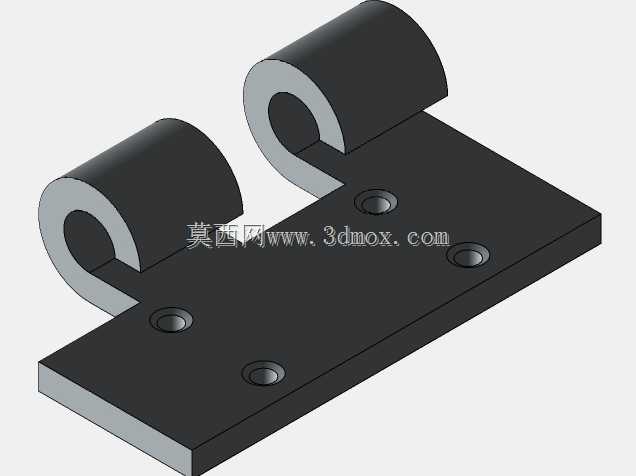

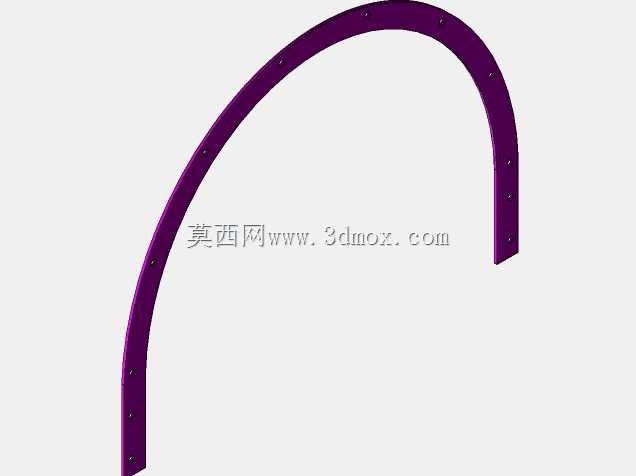

　　门体侧边采用多段式合页铰链结构，铰链直接固定在炉体侧部的安装基准面上，合页的转轴位置经过偏移设计，门体开启过程中会先产生微小的外部位移再完成转动，避免门体内侧的密封胶条在开合时与炉体门框产生滑动摩擦，大幅延长密封胶条的使用寿命，同时铰链的阻尼力矩经过匹配设计，门体可以在0-180度的任意开启角度悬停，操作人员取放披萨时无需额外扶持门体，适配商用场景下双手操作烤盘的使用习惯。门体的密封结构采用环绕式耐温硅胶条嵌装设计，胶条嵌入门体内侧的预留卡槽内，当门体闭合时，胶条被均匀压合在炉体门框的贴合面上，压合量控制在2-3mm，既可以保证高温烟气不会从门缝溢出，也不会因为压合量过大导致门体开合阻力过高，增加操作人员的劳动强度。

　　从安装边界来看，这款门体的安装基准为侧边铰链的三个固定孔位，孔位按照等间距排布，适配常规层式烤炉的侧部安装板尺寸，门体整体厚度控制在60mm以内，不会占用过多炉体外部的操作空间，门体底部与炉体台面之间预留了10mm的安全间隙，避免长期使用后门体下沉剐蹭炉体台面。门体的基材采用冷轧钢板整体折弯成型，表面经过高温喷塑处理，外侧表面温度在腔体300℃工况下可控制在50℃以内，避免操作人员误触烫伤，内侧设置隔热填充层，进一步降低热量传导效率。设计过程中还考虑了后期维护的便利性，观察窗的压框采用可拆卸螺丝固定，后期更换玻璃或清理内侧污渍时无需整体拆开门体，密封胶条采用卡槽式安装，老化后可直接徒手更换，无需额外工具，降低商用设备的后期维护成本。

　　在结构细节处理上，门体的弧形边缘做了卷边处理，没有裸露的钣金锐边，避免操作人员清洁或操作时被割伤，铰链的转动部位预留了润滑脂填充槽，长期使用可定期补充高温润滑脂，避免高温下润滑失效导致的开合异响或卡滞。门体与锁扣配合的位置设置了可调式碰珠结构，可通过调整碰珠的伸出量控制门体闭合的锁紧力度，适配不同使用周期下密封胶条的压缩量变化，保证胶条老化出现微量压缩形变后，门体依然可以紧密闭合，不会出现漏热问题。
