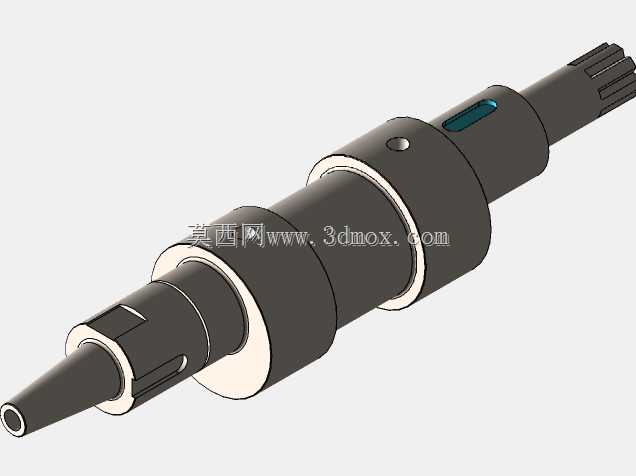

传感器配套多段阶梯式传动连接轴

　　这款阶梯式连接轴主要适配传感检测类设备的动力传输与信号触发联动场景，常见于自动化产线的转速检测工位、位移传感配套传动单元、精密仪器的动力输入输出端，作为传感组件与执行机构之间的动力衔接载体，既承担旋转扭矩的传递作用，也可通过轴身特定结构触发传感器的检测点位，完成转速、转角、位置等物理量的信号采集。从实际使用场景来看，这类轴件往往安装在设备内部的紧凑安装腔体内，一端对接驱动端的动力输出接口，另一端衔接负载端的传动结构，轴身的特定环槽、平键位、定位孔则用于和传感器的检测探头、触发挡片配合，保证传感检测的精度与传动的同轴度。

　　设计层面采用多段阶梯变径结构，不同轴段的直径差经过受力核算，既满足不同位置的装配限位需求，也能优化轴件的整体受力分布，避免应力集中导致的轴件变形或断裂。轴身设置的平键槽用于和传动轮、联轴器实现周向固定，传递额定扭矩时不会出现周向打滑；径向的定位小孔用于安装紧定螺钉，实现轴上配套零件的轴向锁紧，防止设备运行过程中零件窜动影响传感检测精度；轴端的锥面结构设计，方便装配时的导向导入，降低装配难度，同时锥面配合的结构也能提升端部连接的同轴度，减少高速旋转时的径向跳动。轴身的环形凹槽一方面用于安装密封件、挡圈等限位密封零件，阻挡设备内部的润滑油、粉尘进入传感检测区域，避免污染传感器探头导致检测失效，另一方面也可作为传感器检测的触发标记位，当轴旋转时，凹槽位置经过探头即可产生对应的脉冲信号，无需额外加装触发挡片，精简了整体结构。

　　从安装边界来看，各轴段的长度与直径公差按照精密传动要求设定，装配时需保证两端支撑位的同轴度误差在允许范围内，避免旋转过程中出现偏磨、振动等问题，影响传感器的检测稳定性。轴件的表面粗糙度根据不同配合段的功能做差异化处理，配合轴承、密封件的轴段表面粗糙度要求更高，减少配合件的磨损，延长整体使用寿命；非配合段则做常规表面处理，兼顾加工成本与使用需求。在实际选型适配时，需要核对轴各段的直径、长度尺寸是否匹配安装腔体的空间，确认键槽的尺寸、定位孔的位置与配套传动件、传感器的安装要求一致，同时核算轴件所能承受的最大扭矩、最高转速是否满足设备的运行参数要求，避免出现过载断裂、共振等问题。这类轴件的结构设计没有冗余特征，每一段阶梯、每一个槽孔都对应明确的装配或功能需求，在保证结构强度、传动精度的前提下尽可能压缩整体尺寸，适配传感类设备紧凑化的内部布局，同时兼顾加工工艺性，常规的车削、铣削、磨削工序即可完成加工，不需要特殊的加工设备，有利于批量生产时的成本控制与质量一致性保障。在设备维护层面，这类轴件属于易损传动件，长期运行后配合面可能出现磨损，导致同轴度下降、检测精度降低，设计时的标准化尺寸设定也方便后期维护时的快速更换，减少设备停机时间。
