动漫风格异形斩魄刀道具结构设计

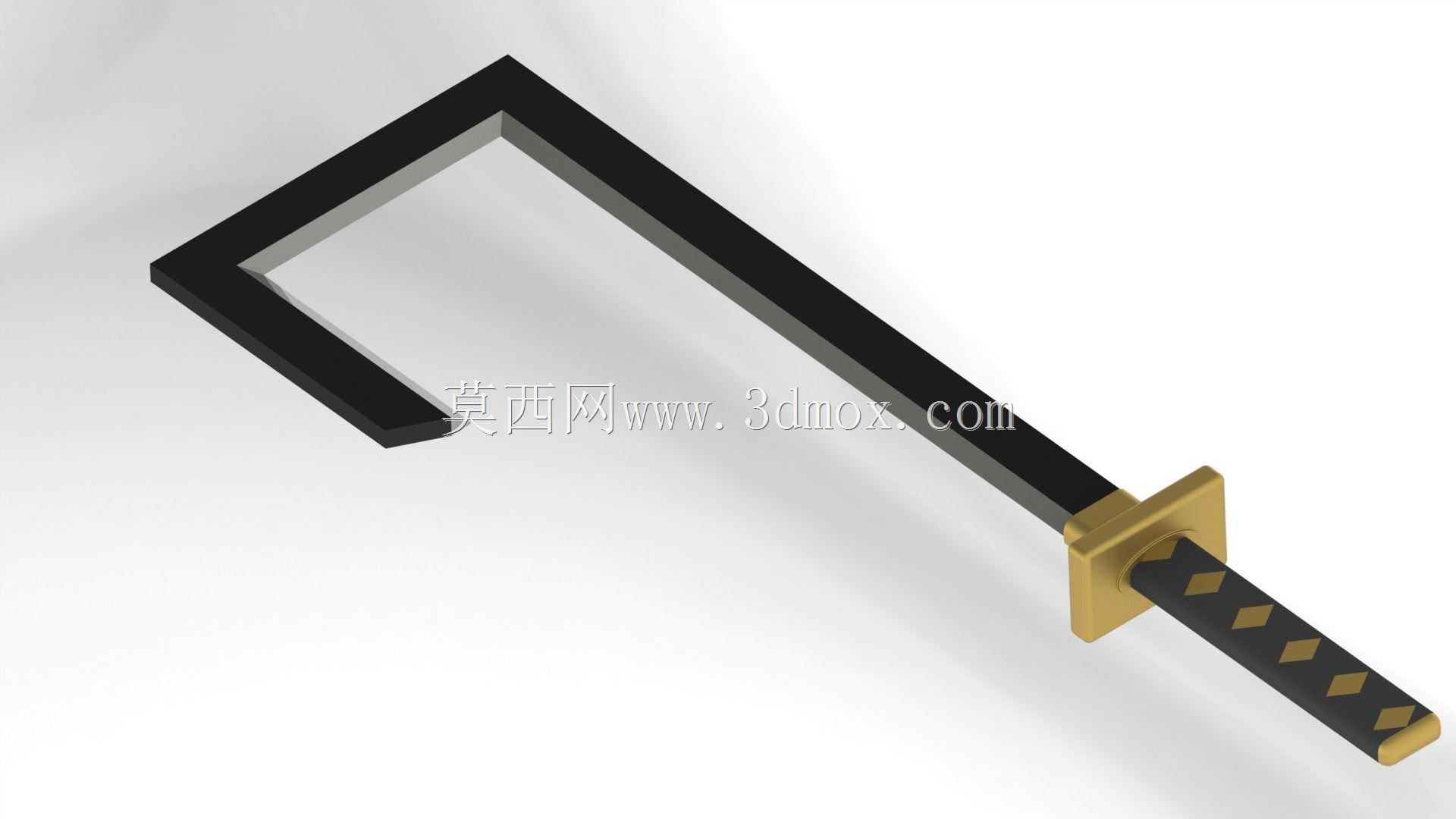

　　这款异形刀具结构的设计，最初的需求落点是动漫衍生道具的实体化制作，面向cosplay道具制作、手办场景配装、影视道具预演等多个应用场景，区别于常规直刃武士刀的结构，这款刀身采用了L形弯折的特殊构型，在设计阶段首先要解决的就是异形刃部的结构强度问题，避免在实体打印或者机加工制作过程中出现弯折处应力集中断裂的问题。从实际用途来看，该结构既可以作为1:1比例cos道具的结构基准，拆分后也能适配不同比例的手办配装需求，弯折的刃部设计完全还原动漫设定的同时，在结构上做了工程化的圆角过渡处理，刃部的厚度从刀镡位置到刃尖做了渐变收窄，既保留视觉上的锋利感，又能保证实体制作时的结构刚性，不会因为壁厚过薄导致打印件或者机加工件出现翘曲变形。

　　设计思路上，首先拆分了整刀的三个核心结构模块：弯折刃部、方形刀镡、缠绳式刀柄，三个模块采用可拆分的插接结构，方便不同制作工艺下的分件处理，比如做光敏树脂3D打印时可以拆分摆放减少支撑，做CNC加工时可以分别加工不同材质的部件，刃部采用轻质铝合金或者树脂材料，刀镡可以单独做黄铜材质的表面处理，刀柄部分可以预留缠绳的凹槽结构，方便后期包裹防滑带或者编织绳提升握持手感。外形尺寸方面，整刀的握持段长度按照成年人手掌握持的舒适尺寸设计，握持周长控制在90mm左右，柄身的菱形防滑凸起均匀排布，每个凸起的间距12mm，刚好匹配手指握持时的指缝位置，避免长时间握持出现硌手的问题；刀镡采用方形切角的设计，厚度8mm，边缘做R2的圆角处理，

　　既还原设定的方正视觉效果，又不会因为锐边造成使用时的划伤风险；弯折刃部的总长度从刀镡位置到最远端刃尖控制在700mm左右，弯折处的内圆角做R15的过渡，外圆角对应做R25的过渡，保证弯折位置的壁厚均匀，不会出现壁厚突变导致的应力集中，刃部的整体宽度从刀镡位置的32mm逐步收窄到刃尖位置的8mm，厚度从根部的6mm收窄到刃尖的2mm，在保证视觉效果的同时最大化降低整体重量，1:1比例下整刀重量控制在800g以内，长时间握持佩戴不会产生明显的负重感。安装边界上，三个模块的插接位置采用6mm直径的定位销配合，插接深度20mm，组装后不需要额外粘接就可以保证结构的同轴度，不会出现刃部歪斜的问题，如果需要做永久固定，

　　可以在插接位置涂覆结构胶提升连接强度；刃部的非展示面做了1mm深度的减重槽设计，在不影响外观的前提下进一步降低整体重量，同时减少3D打印时的材料消耗，也能避免实心结构打印时出现的内部应力变形问题。针对不同的制作场景，该结构也预留了足够的调整空间，比如做缩小比例的手办配件时，可以直接按比例缩放所有尺寸，插接结构的尺寸比例保持不变就可以保证分件的组装精度；做金属材质的工艺藏品时，可以在刀镡位置预留雕刻标识的平面，刀柄内部可以增加配重块调整整刀的重心位置，让握持时的重心落在刀镡前方20mm的位置，提升挥动手感。在结构校验阶段，针对弯折位置做了模拟受力分析，在刃尖位置施加10N的垂直作用力时，弯折处的最大应力远低于常用树脂或者铝合金材料的屈服强度，正常使用过程中不会出现断裂变形的问题，刃部的边缘全部做了R0.5的圆角处理，即使是实体制作后也不会出现锋利的锐边，满足道具使用的安全要求，避免展演过程中出现误伤的情况。刀柄末端的金具结构和刀镡的尺寸做了对应设计，宽度和刀柄保持一致，突出刀柄端面3mm，既可以挡住缠绳避免滑脱，也能在放置时作为支撑点，减少刃部接触地面造成的磨损。
