音频设备侧装式音量调节扩展按键结构

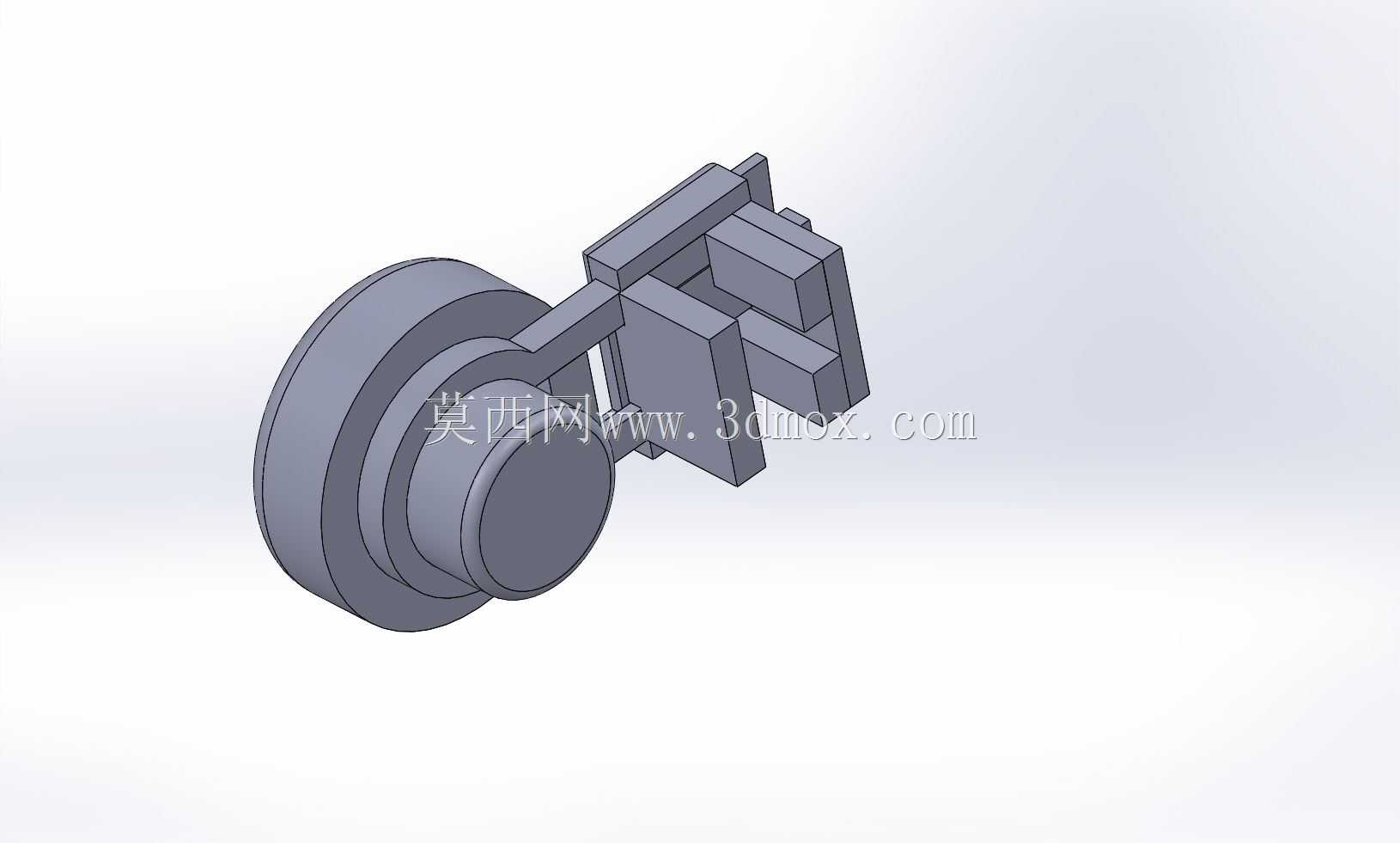

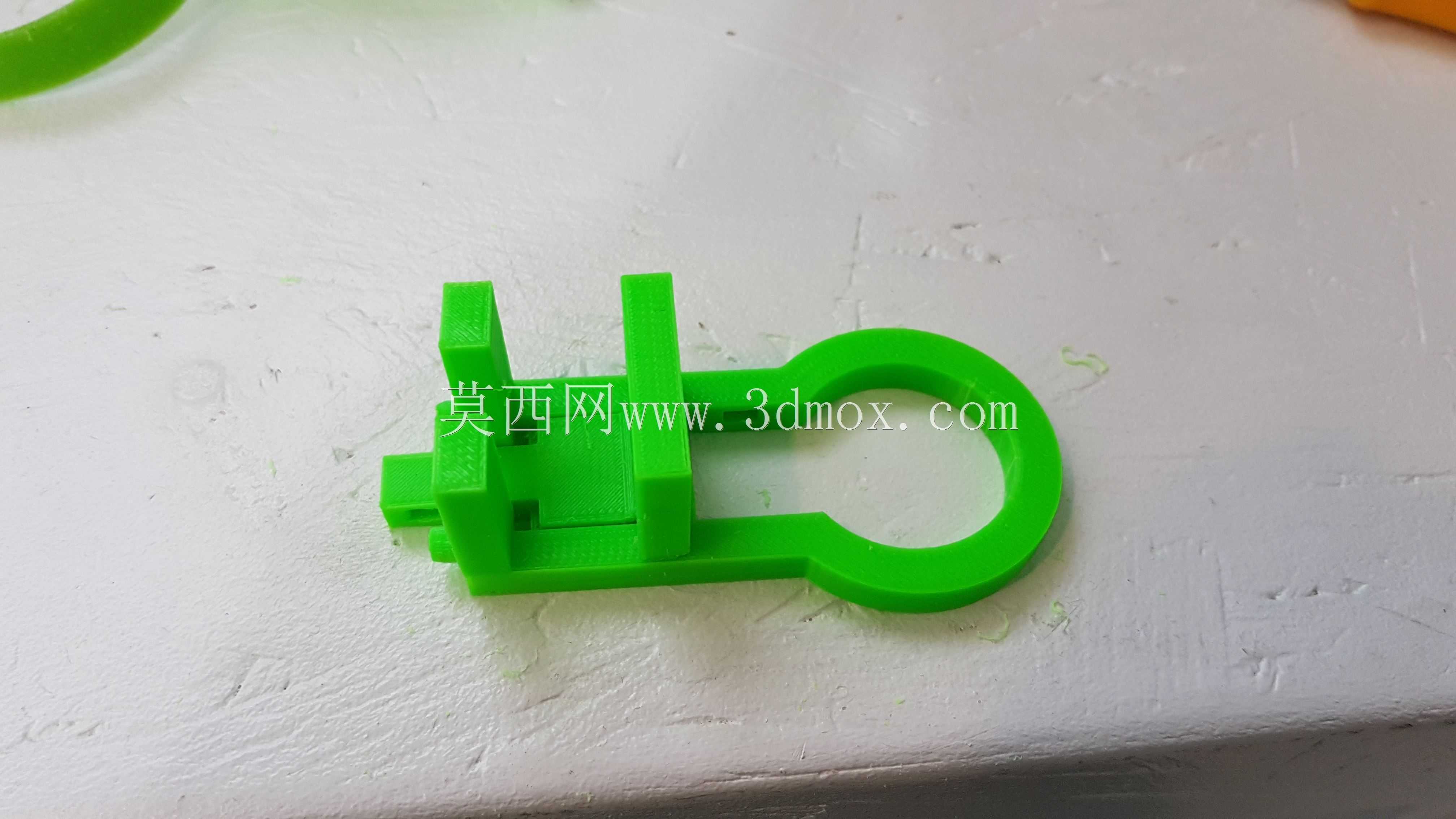

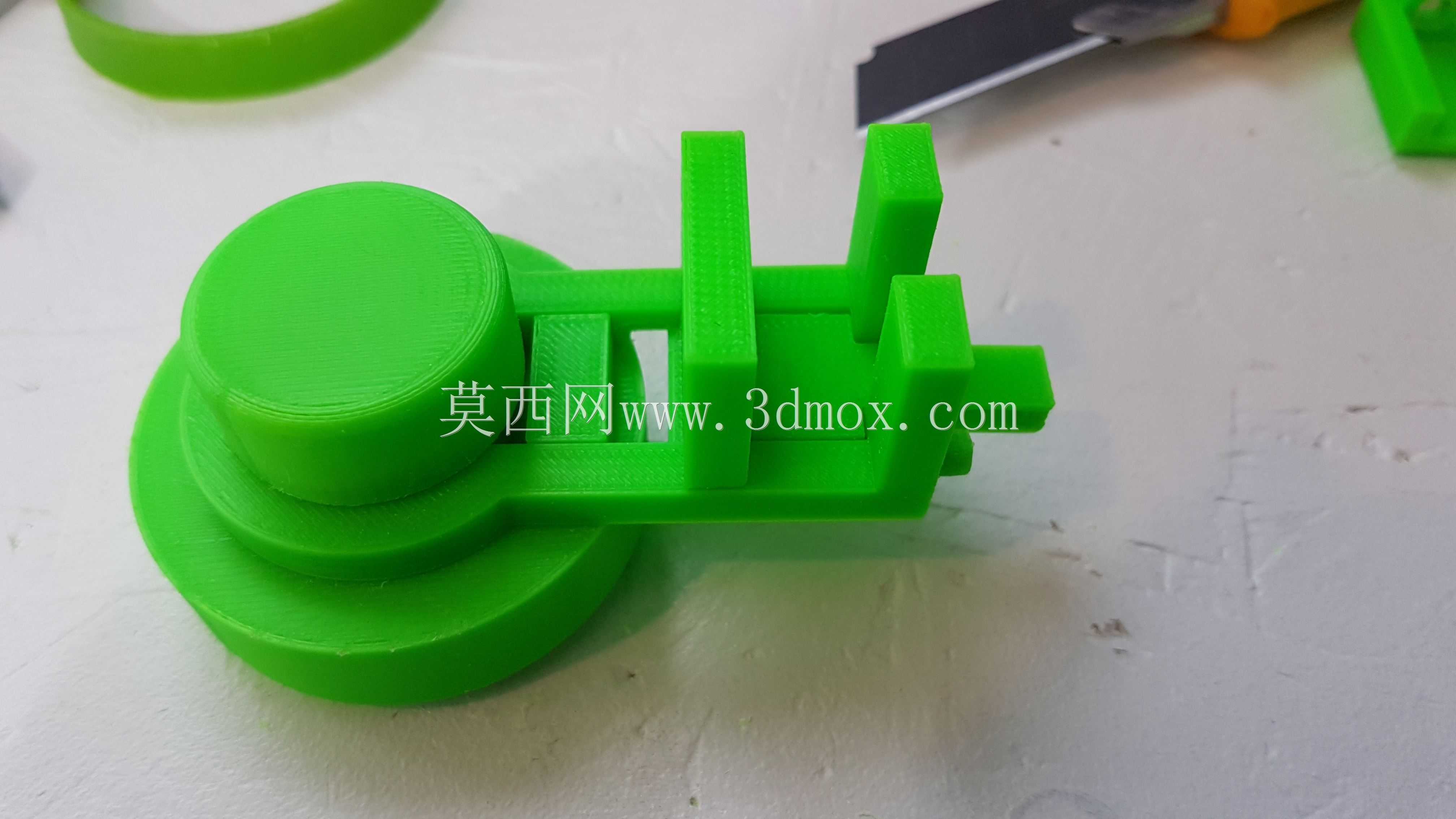

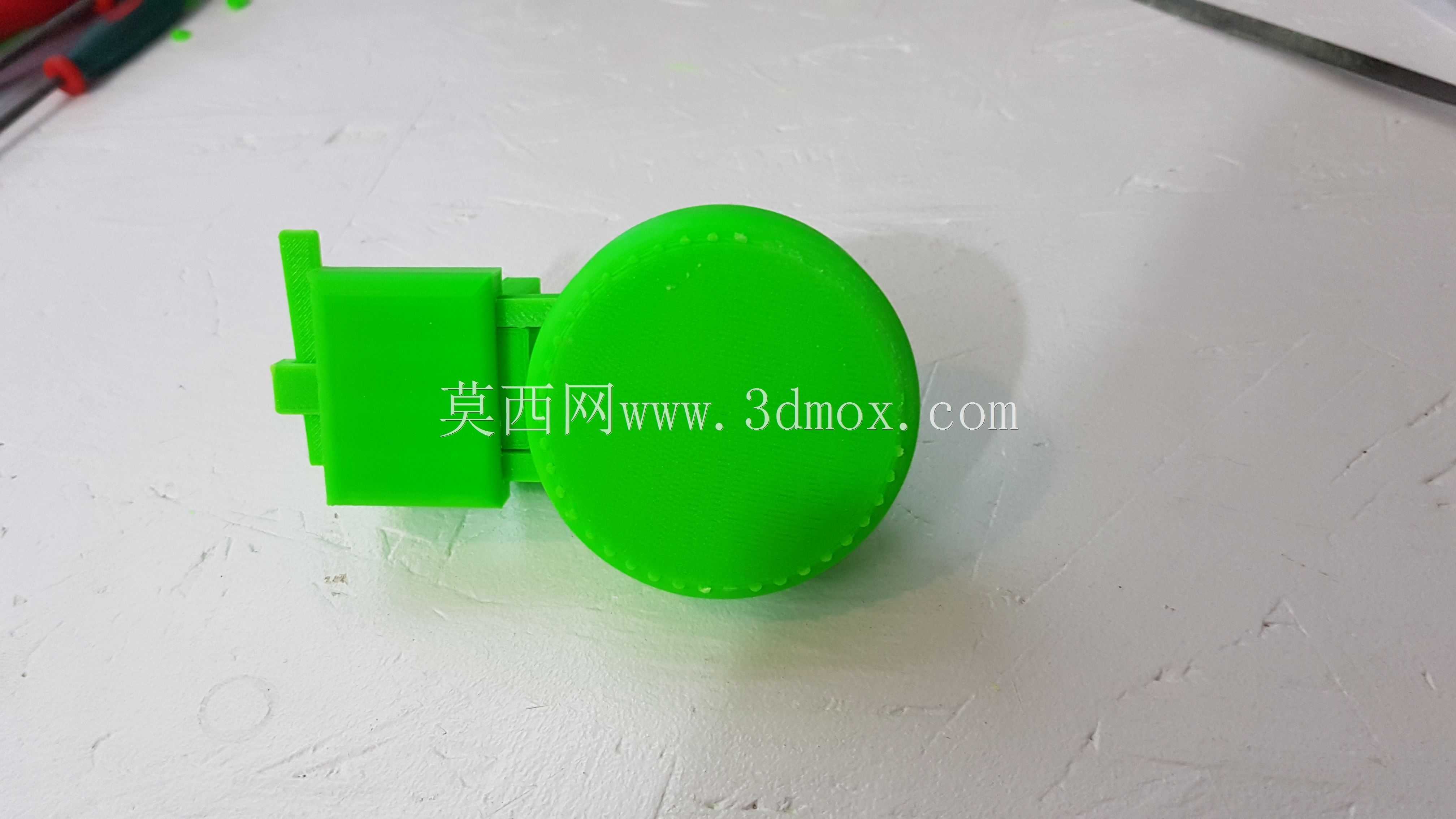

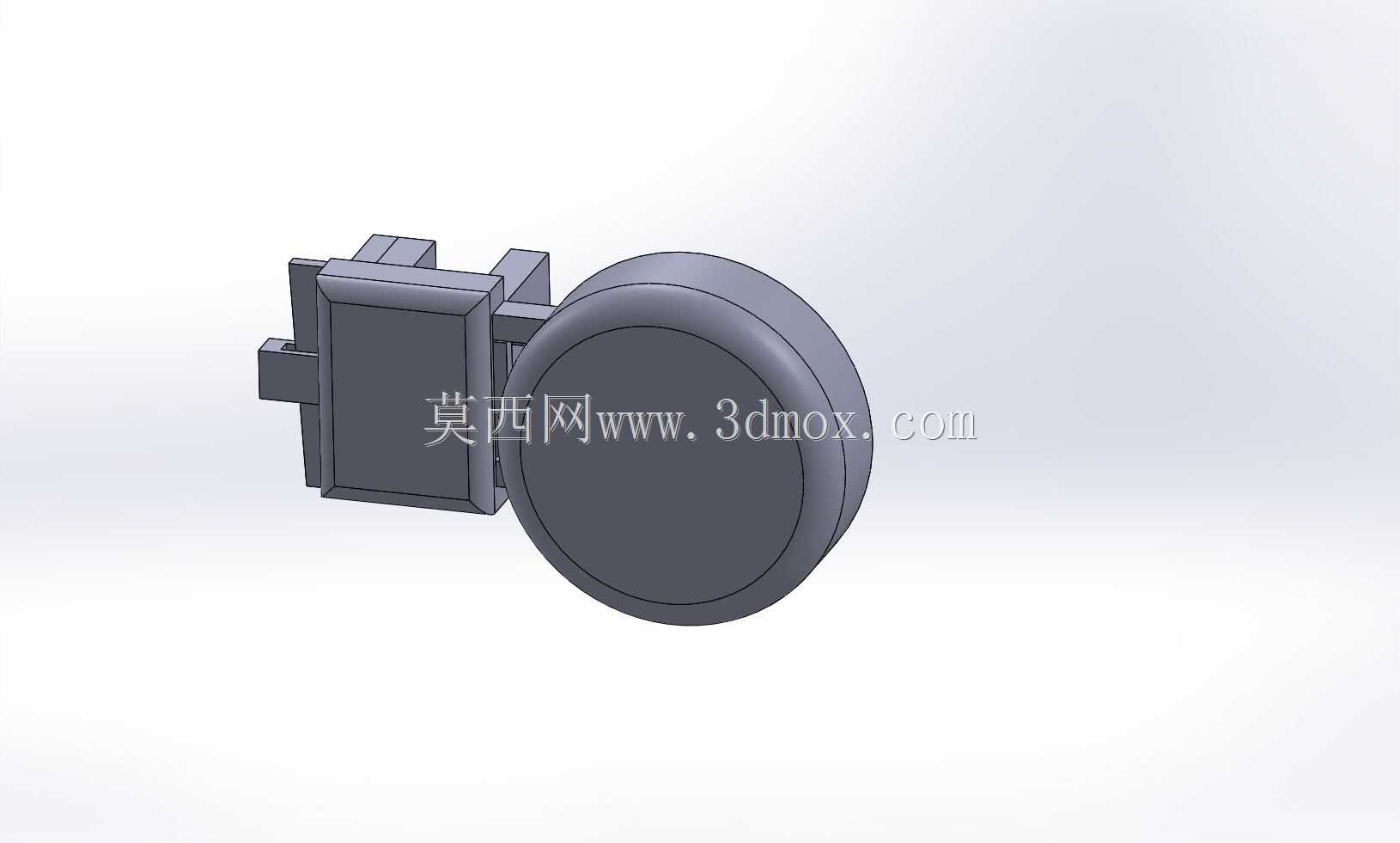

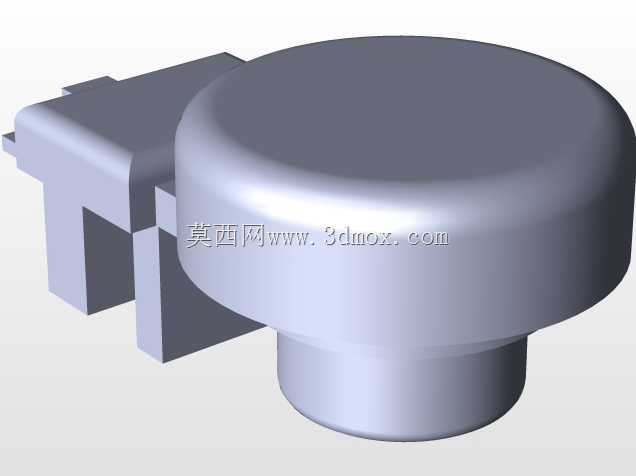

　　在音频放大设备的现场改装与定制化安装场景中，经常会遇到原厂音量调节按键布局与实际安装工位不匹配的问题——比如设备嵌入标准机柜后，操作面朝向设备内侧，或是设备安装在密闭防护壳内，原厂按键被结构件遮挡，运维人员无法直接触达调节位，这类场景下就需要配套的外置扩展调节结构来解决操作可达性问题。这款扩展按键结构正是针对这类实际工程痛点设计，核心作用是将放大器本体上的音量调节动作通过机械结构延伸到便于操作的外侧位置，不需要改动原厂设备的内部电路与核心结构，仅通过机械联动即可实现调节功能的外移。从功能特性来看，该结构采用与原厂旋钮同轴联动的设计思路，扩展端的按键与旋钮和原厂调节轴做了公差配合的卡位设计，转动扩展旋钮时的扭矩传递损耗控制在5%以内，

　　按压扩展按键的行程与原厂按键行程完全匹配，不会出现按动虚位、调节卡顿的问题，同时结构自带轴向限位结构，避免联动过程中出现轴向窜动导致的卡位脱落。设计过程中优先考虑了安装适配性，整体结构的安装边界做了通用化处理，适配市面上主流台式、机架式音频放大器的侧装、顶装、倒装等多种扩展安装需求，结构的底座部分预留了3mm直径的标准安装孔位，可直接通过M3螺丝固定在设备外壳、机柜支架或是定制防护面板上，不需要额外打孔做二次改装。外形尺寸方面，整个扩展结构的突出安装面高度控制在18mm，不会因为加装扩展件导致设备无法推入标准19英寸机柜，旋钮的握持直径做了22mm的优化，相比原厂小尺寸旋钮，调节时的握持摩擦力更大，

　　戴劳保手套操作时也能精准控制调节幅度，不会出现打滑的情况。结构的联动部分采用了耐磨工程塑料材质，长期反复调节的磨损量控制在0.1mm/万次操作以内，满足工业现场音频设备长期运维的使用需求，同时结构做了圆角处理，没有尖锐棱角，安装后不会剐蹭操作线缆或是运维人员的手部。考虑到不同设备的调节轴长度差异，结构的联动卡位部分做了5mm的可调行程余量，适配不同伸出长度的原厂调节轴，不需要额外加装延长轴配件，安装时只需要将卡位对准原厂调节轴推入，拧紧侧面的顶丝即可完成固定，整个安装过程不需要拆解设备本体，单人5分钟内即可完成改装作业。在实际使用场景中，这类扩展结构除了应用在工业音频放大器上，也可适配各类带旋钮、按键调节的电子设备，

　　解决安装后操作位不可达的问题，结构本身没有电子元件，纯机械联动的设计不会对设备的电路信号产生干扰，不会引入额外的电流噪声影响音频输出质量，这一点在专业音频场景下尤为重要。结构的按键部分做了与旋钮同轴的布局设计，按压按键时不会带动旋钮转动，调节音量与按压功能键的动作互不干扰，操作逻辑与原厂设备保持一致，运维人员不需要重新适应操作逻辑，加装后即可直接上手使用。安装边界的设计上，结构底座的覆盖范围为45mm*30mm，可覆盖设备外壳上原有开孔的误差范围，即使原厂外壳的开孔存在±2mm的位置偏差，扩展结构的底座也能完全遮盖开孔，不会留下缝隙影响外观或是进入灰尘。
