木质复古敞篷古董玩具车结构设计

　　这款木质复古敞篷车的三维结构设计，最初的应用场景瞄准的是青少年木工创客教育、桌面装饰摆件以及木质拼装玩具的量产开发，区别于塑料注塑成型的玩具车，全木质拼接的结构能让使用者在组装过程中理解基础的机械配合逻辑，也能作为复古风格的软装陈设适配复古风书房、主题咖啡馆的陈列需求。从实际用途来看，该结构既可以作为激光切割木质拼装套件的生产参考，也能作为3D打印FDM工艺制作复古车模的建模基准，还能给文创产品开发提供复古载具的造型参考，适配不同加工工艺的生产边界。

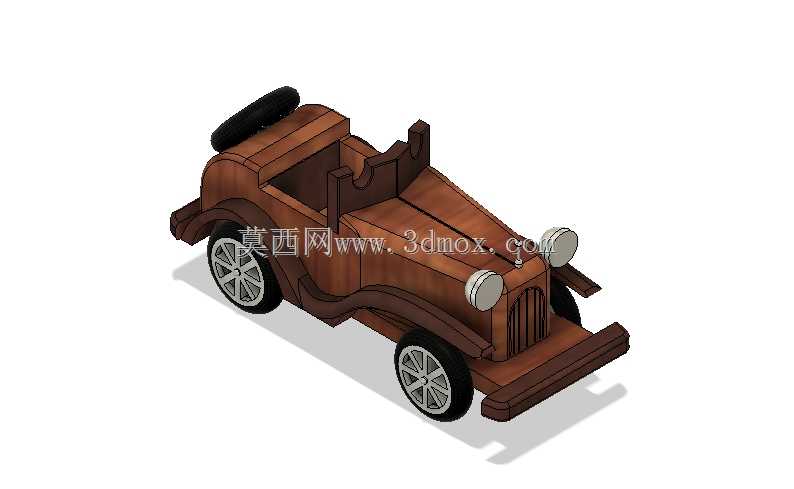

　　设计过程中最先敲定的是复古敞篷车的比例还原，参考了上世纪初民用敞篷轿车的经典造型特征，后置备用轮胎的布局、突出的圆形前灯、竖向格栅的前脸造型、弧形的轮拱线条都做了等比例缩放，整体外形尺寸控制在长度180mm、宽度75mm、高度80mm的区间，这个尺寸刚好适配常规3mm厚度椴木层板的激光切割加工幅面，所有拼接结构都采用无胶卡扣配合，安装时不需要额外的粘接剂，相邻板材的卡扣公差控制在0.15mm，既保证拼接后的结构强度，又不会出现过盈装配导致的板材开裂问题。

　　功能特性上，四个车轮都做了独立的转动结构，轮轴采用直径3mm的圆木销作为转动副，轮孔与轴的配合间隙控制在0.1mm，既保证车轮转动顺滑无卡滞，又不会出现轴向窜动的问题；车身的敞篷座舱部分做了12mm的内凹深度，可以放置小型的微缩人偶，提升摆件的场景适配性；前脸的两个圆形前灯采用独立的圆形木片拼接，突出车身表面5mm，还原老式车辆外置大灯的造型特征；后置的备用轮胎采用倾斜15度的安装角度，固定在车尾的卡扣结构上，不需要额外的紧固件就能实现稳定固定。

　　设计思路上全程遵循木质加工的工艺特性，所有的板材零件都采用平面切割的结构，没有复杂的曲面五轴加工特征，所有的弯折造型都通过多段直线拼接模拟弧形轮廓，轮拱的弧形线条采用8段短直线拟合，既保证视觉上的流畅弧度，又不会给激光切割带来过多的路径拐点，提升加工效率；车身的侧板采用分层叠加的结构，外层的弧形轮拱、内层的座舱支撑分别切割后拼接，避免整块板材切割大尺寸空腔导致的结构强度不足问题；底盘部分做了双层板材叠加，厚度达到6mm，承担整个车身的支撑载荷，轮轴的安装孔直接开在底盘层板上，不需要额外的轴座零件，减少零件总数的同时提升装配效率。

　　安装边界方面，所有零件的拼接方向都采用垂直于板材平面的插拔方向，没有斜向插拔的结构，组装时不需要复杂的定位工装，普通使用者按照装配指引就能在15分钟内完成全部拼装；所有零件的边角都做了R1mm的圆角处理，避免木质零件的锐边划伤使用者，符合玩具产品的安全设计要求；车轮的外圆部分做了2mm的凸缘结构，模拟老式轮胎的橡胶边缘造型，同时凸缘结构刚好卡在轮拱的外侧，限制车轮的轴向位移，不需要额外的限位零件。整个结构的零件总数控制在32件，除了轮轴采用标准直径的圆木销之外，其余零件都可以通过单张300mm*300mm的椴木层板切割完成，材料利用率达到82%，能有效控制量产的材料成本，同时拼装完成后的整体重量控制在120g左右，作为桌面摆件不会出现压痕，作为儿童玩具也不会因为过重导致砸伤风险。
