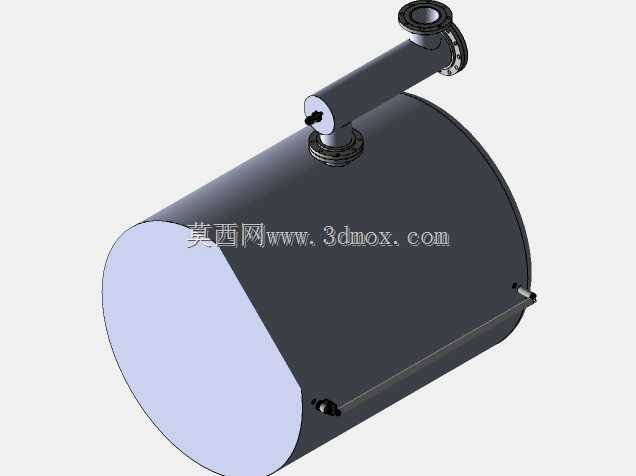

卧式化工储液罐体带侧部中和腔结构

　　在化工生产、表面处理、冶金萃取等涉及腐蚀性介质存储的工段，卧式储液罐体是车间介质暂存、工序间流转缓冲的核心静设备，本次呈现的带侧部中和腔的储液结构，主要针对盐酸类易挥发、强腐蚀介质的存储需求做了针对性结构优化，区别于常规单一腔体的储槽，该结构将中和处理单元与存储腔体做了集成化设计，省去了外接中和管路的复杂排布，降低车间管路泄漏的风险点。从实际应用场景来看，这类罐体常布置在酸洗工序的下料侧、废酸回收工段的中转区，或是化工试剂调配车间的固定存储位，因为介质的强腐蚀特性，罐体的接口排布、腔体壁厚、附件安装位置都需要结合现场操作空间做适配，避免后期运维时出现操作干涉、检修空间不足的问题。从结构设计逻辑来看，主腔体采用标准卧式椭圆封头结构，

　　相比平盖封头受力更均匀，在同等壁厚下能承受更高的静压头，适合常压或微正压下的腐蚀性液体存储，主筒体上的斜向接管为排气兼溢流接口，采用法兰连接形式，法兰密封面的突面结构适配耐酸垫片，能保证接口处的密封可靠性，避免酸雾挥发造成车间环境腐蚀；主筒体顶部的垂直接管为介质注入口，接口位置偏离筒体中心轴线一定距离，是为了避免进液时直接冲刷筒体内壁，减少长期冲蚀造成的壁厚减薄风险，同时注入口下方可延伸插入内伸管，将介质导入罐体下部，减少进液过程中的酸雾飞溅。侧部集成的中和腔结构是该设计的核心特点，中和腔与主腔体之间通过连通结构实现介质可控流通，当需要对罐内存储的盐酸做浓度调配、中和预处理时，可直接在侧腔内投加中和药剂，无需外接临时循环管路，中和腔的容积经过匹配计算，能满足单次药剂投加后的混合缓冲需求，腔体内可预留搅拌组件安装位，若现场需要加速中和反应，可加装小型侧搅拌装置，不用在主筒体上额外开孔，减少主罐体的密封薄弱点。从安装边界尺寸来看，卧式罐体的鞍式支座支撑位置符合筒体受力的最优跨距要求，两个支座的间距控制在筒体公称直径的1.2-1.5倍区间，避免支座跨距过大造成筒体中部挠度超标，同时支座底部预留了地脚螺栓安装孔位，可直接固定在车间的混凝土设备基础上，基础高度需要满足罐体底部排净口的操作空间要求，排净口设置在筒体底部的最低位置，能保证检修时罐内残液完全排空，无积液残留。在细节设计上，筒体侧部预留了液位检测组件的安装接口，可适配磁翻板液位计、

　　压力式液位传感器等常用检测元件，接口位置避开了进液流的冲击区域，保证液位检测数据的稳定性；罐体所有外露的接口法兰压力等级统一，方便现场备件的通用互换，减少运维的备件储备种类。需要注意的是，这类存储强腐蚀介质的罐体，在建模阶段就需要提前考虑衬塑、衬胶等防腐层的厚度预留，筒体内径尺寸需要根据防腐层厚度做相应放大，避免后期衬层施工后造成实际容积达不到设计要求；同时所有焊接结构的焊缝位置需要做连续焊，焊缝打磨圆滑过渡，避免防腐层在焊缝位置出现气泡、贴合不牢的问题，建模时的焊缝坡口形式也需要符合耐腐蚀容器的焊接规范，保证焊接接头的耐腐蚀性能不低于母材。另外，斜向排气接口的角度设计经过优化，能保证排气时带出的酸雾冷凝液顺着管壁回流到罐内，

　　不会顺着法兰密封面渗出，接口的法兰螺栓孔跨中布置，符合管道安装的通用规范，方便现场外接排气管道将酸雾引入废气处理系统。侧部中和腔的顶部也预留了加料口与排气口，加料口采用带密封盖的快开结构，方便日常投加药剂操作，排气口与主罐体的排气系统可连通，统一收集处理挥发的废气，避免中和反应过程中产生的气体无组织逸散。从三维建模的细节还原度来看，该结构完整呈现了罐体的所有接口位置、支座形式、腔体连接结构，可直接用于后续的工程出图、防腐工艺设计、现场安装定位参考，建模时的装配层级清晰，主筒体、封头、接管、法兰、支座、中和腔都做了独立的零件划分，方便设计人员根据实际项目需求调整罐体容积、接口尺寸、安装位置等参数，适配不同处理量、不同安装空间的现场需求。
