摩托车把手后视镜安装固定夹座结构

　　日常两轮摩托车的骑行场景里，车把区域的附属件安装一直是改装、维保环节里容易被忽略但直接影响使用体验的细节，尤其是后视镜的固定结构，既要保证骑行过程中不会因为路面颠簸出现松动移位，还要适配不同管径的车把钢管，同时不能破坏原车把的结构强度，这类抱箍式安装夹就是为解决这类安装需求设计的结构。

　　从实际使用场景来看，这类夹座主要适配直径7/8英寸的标准摩托车车把，也就是市面绝大多数跨骑、踏板车型通用的车把管径，安装时不需要在原车把上打孔、焊接，只需要松开夹座的紧固螺栓，将抱箍部分套入车把的目标安装位置，调整好后视镜的朝向角度之后，拧紧紧固螺栓就能依靠抱箍与车把钢管之间的静摩擦力完成固定，不会对原车把的金属管壁造成损伤，也方便后期调整位置或者拆卸更换配件。

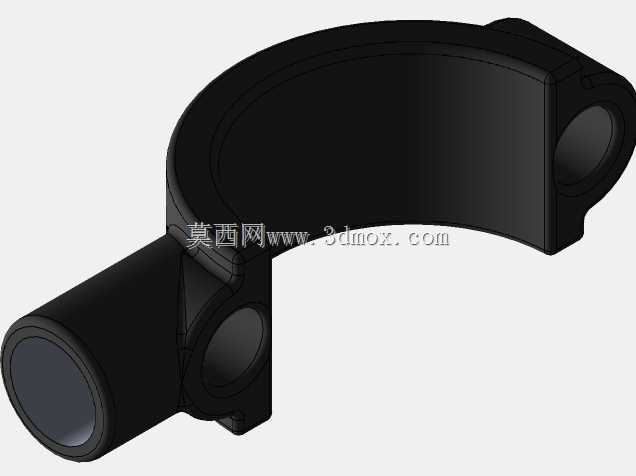

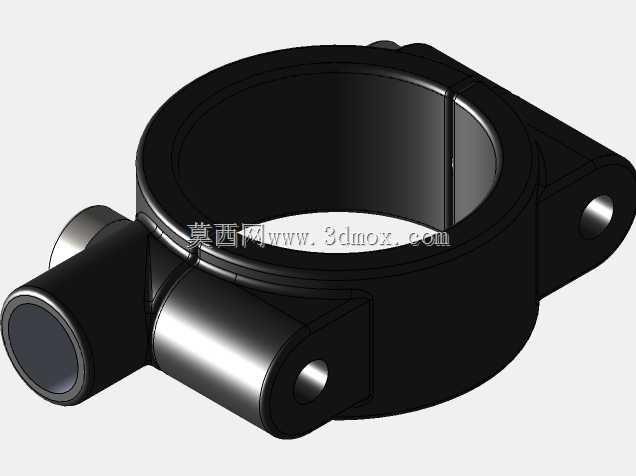

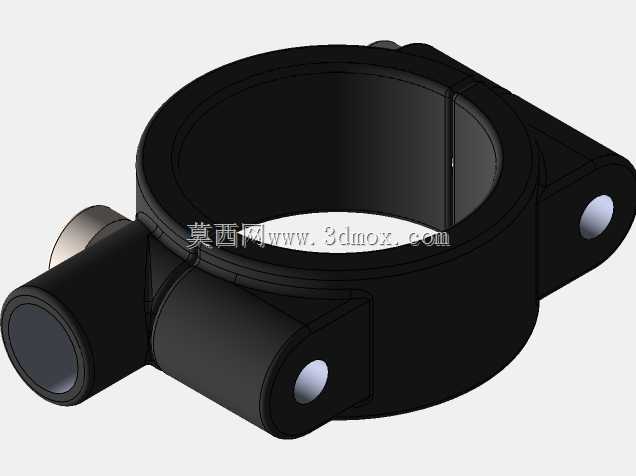

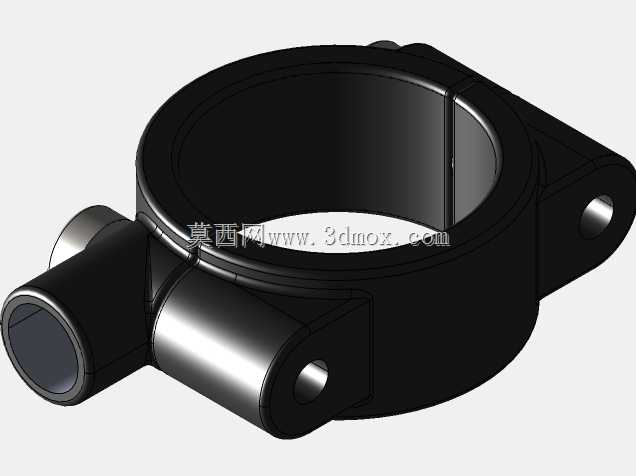

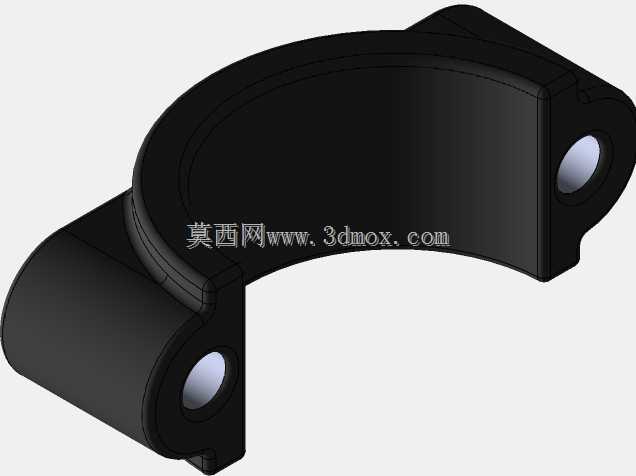

　　结构设计上，这个夹座采用了对开式抱箍的经典结构，主体的环形抱紧部分做了等壁厚设计，内壁为光滑圆柱面，和车把外圆的贴合面积足够大，拧紧螺栓之后抱紧力可以均匀分布在接触的圆弧面上，不会出现局部应力集中夹伤车把管壁，也能避免长期使用后因为应力松弛出现打滑。夹座侧面集成了两个带内螺纹的安装凸台，其中一个轴线与车把轴线垂直的凸台是用来安装后视镜支杆的，螺纹规格适配通用摩托车后视镜的安装螺杆，另一个带通孔的凸耳是抱箍的锁紧连接位，用来穿装锁紧螺栓，两个凸台和抱箍主体做了圆弧过渡的加强筋连接，避免安装螺栓拧紧或者后视镜受到外力碰撞的时候，凸台从根部断裂。

　　从安装边界来看，抱箍的开合间隙设计在3mm左右，既可以保证套入车把的时候有足够的张开量，不需要完全拧下锁紧螺栓就能完成套装，也能在拧紧到额定力矩的时候，让两个对开的抱箍端面完全贴合，保证抱紧力达到设计值。夹座整体的外轮廓做了倒圆角处理，没有尖锐的棱角，避免骑行过程中剐蹭骑行者的衣物或者手部，外露的螺栓头也做了沉位设计，不会突出于夹座的外表面，减少意外勾挂的风险。

　　实际选型使用的时候需要注意，这类夹座的抱紧力和锁紧螺栓的拧紧力矩直接相关，安装时不需要过度加力拧紧，达到推荐力矩之后就能保证足够的防滑力，如果在抱箍内壁增加一层薄的橡胶防滑垫，还可以进一步提升防滑性能，同时避免金属夹座和金属车把之间硬接触出现的漆面磨损。夹座上的后视镜安装孔轴线与车把轴线的夹角做了标准化设计，安装之后后视镜的镜面自然朝向骑行者的后方视野区域，只需要小幅度调整后视镜的球头角度就能获得合适的观察视野，不需要额外加装角度转换接头。

　　这类结构除了用来安装后视镜之外，也可以拓展用来固定车把上的其他附属配件，比如手机支架、射灯开关、辅助扶手等，只要配件的安装螺杆尺寸和夹座上的螺纹孔匹配，都可以通过这个夹座固定在车把上，通用性较强。建模过程中需要重点保证抱箍内孔的圆柱度，以及两个安装凸台的位置度，避免出现安装之后螺纹孔歪斜，导致后视镜支杆安装角度不对，或者抱箍合模之后出现错位，无法完整贴合车把外圆的问题，所有的壁厚过渡位置都要保留合理的圆角，减少应力集中的风险，提升零件的抗冲击性能，毕竟摩托车骑行过程中会持续受到路面传来的振动，结构的抗疲劳性能直接决定了零件的使用寿命。
