Cycle Analyst配套轮辐磁铁传感器安装支架

　　做电助力自行车改装和整车调试的工程师，大概率都接触过Cycle Analyst V2/V3这类功率计与骑行数据整合设备，这类设备要实现精准的踏频、轮速乃至功率测算，核心依赖轮辐侧的磁铁传感器触发信号，而这款安装支架就是专门为适配该系列分析设备设计的传感器固定结构。

　　从实际装车场景来看，这类支架的核心作用是把霍尔式磁铁传感器牢牢固定在车架前叉或者后叉的对应位置，让传感器感应端和轮辐上粘贴的磁铁保持稳定的触发间隙，避免骑行过程中因为颠簸、震动导致传感器移位，出现信号丢包、测速不准、功率计算偏差的问题。很多改装玩家早期用扎带固定传感器，遇到雨天泥水侵蚀、长距离越野颠簸，扎带老化松脱的概率很高，轻则数据断连，重则传感器卷入轮组辐条造成部件损坏，这款一体化的安装支架就是为了解决这类现场痛点设计的。

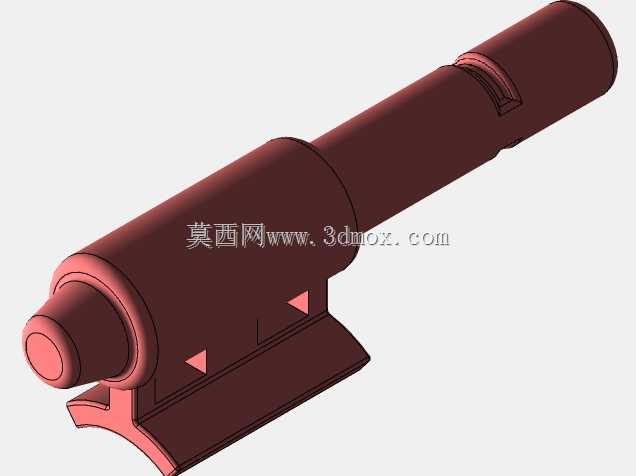

　　从结构设计思路上看，整个支架采用了分体式的功能分区，长筒段是传感器的容纳腔体，内径刚好匹配常用的圆柱型霍尔传感器外径，腔体侧壁预留了三个三角形的定位卡点，传感器插入后可以通过过盈配合或者点胶固定，不需要额外的锁紧螺丝，减少了零件数量，也避免了螺丝突出刮擦辐条的风险。筒身末端做了阶梯式的收边结构，刚好卡在传感器的出线端位置，既能限制传感器的插入深度，保证感应端面和安装基准面的距离一致，也能对出线处做应力释放，避免车辆震动时线缆反复弯折出现线芯断裂。

　　下方的安装基座是整个结构的受力核心，基座底部做了和圆管型叉腿匹配的弧形贴合面，弧度按照常见的25.4mm、31.8mm管径的自行车叉腿做了适配优化，安装时弧形面完全贴住叉腿管壁，不管是用不锈钢卡箍还是扎带固定，都能获得比平面基座大得多的接触摩擦力，不会出现绕管转动的问题。基座和上方的传感器容纳筒采用了加强筋过渡连接，筋板厚度按照骑行工况的震动载荷做了校核，即使遇到越野路段的连续冲击，连接位置也不会出现应力断裂。

　　从安装边界尺寸来看，整个支架的轴向长度控制在120mm以内，传感器容纳筒的外径不超过22mm，安装后突出叉腿的距离控制在30mm以内，不会和碟刹夹器、挡泥板支架、货架固定座等周边部件产生干涉。基座的弧形面宽度为18mm，固定时不需要在叉腿上打孔，完全靠抱紧力固定，不会破坏车架的管材结构，不管是铝合金车架、碳纤维车架还是钢制车架都能适配。传感器安装后的感应端距离轮辐的设计间隙为3-5mm，这个距离刚好是霍尔传感器的最佳触发区间，既不会因为间隙过大导致信号触发不灵敏，也不会因为间隙过小，在轮组出现小幅偏摆时刮擦到辐条或者磁铁。

　　在实际选型使用时，需要注意这款支架是专门匹配Cycle Analyst V2/V3配套的圆柱型传感器设计的，如果是其他外形的方型传感器，筒体内径和定位结构不匹配，无法直接通用。安装时要先把传感器穿入筒身，调整好感应端的伸出长度，让感应端面刚好对准轮辐上磁铁的运动轨迹，再把基座的弧形面贴合在叉腿的对应位置，用两根卡箍分别卡在基座前后的限位槽内锁紧，锁紧后转动轮组检查磁铁和传感器的间隙，确认没有刮擦后再整理固定线缆，避免线缆晃动卷入轮组。

　　从结构强度的冗余设计来看，整个支架采用了和常见自行车塑料配件一致的耐候材料设计，壁厚均匀，没有出现壁厚突变导致的缩痕问题，长期在户外日晒雨淋的环境下使用，也不会出现快速老化脆裂的问题。三个三角形的定位卡点除了固定传感器之外，还能作为安装对位的标记，安装时让其中一个卡点对准磁铁的运动轨迹方向，就能快速找正传感器的感应角度，不需要反复调整角度测试信号强度，能大幅减少现场安装的调试时间。
