五瓣梅花形旋钮式调节手柄结构设计

　　做结构设计的同行大多有体会，手拧操作件的设计从来不是画个带柄的块那么简单，这类零件直接对接终端操作人员的使用手感，同时要兼顾设备安装位的空间限制、长期操作的耐磨性能，还有不同工况下的施力便利性。这次的五瓣花形手柄，本质是手拧调节旋钮的一种异形优化结构，最早在仪器仪表的微调机构、小型设备的档位调节、工装夹具的快速锁紧场景里接触过类似结构，相比直纹滚花的圆形旋钮，这种带凹凸瓣形的结构在施力时的防滑表现要好很多，尤其是操作人员戴薄劳保手套操作的时候，不会出现圆形旋钮容易打滑拧不动的问题。

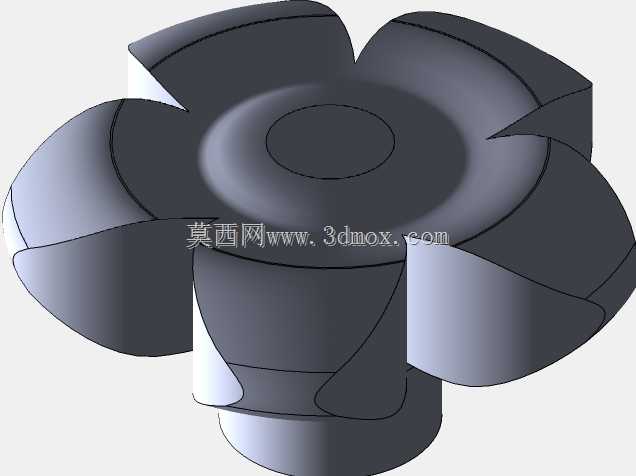

　　从结构细节来看，这个手柄的上部操作区做了五瓣均匀分布的弧形凸缘，每瓣凸缘的边缘都做了大圆角过渡，没有尖锐的棱角，一方面是避免操作时划手，另一方面是在注塑或者金属压铸成型的时候，能减少应力集中的位置，提升零件的结构强度，不会因为拧的时候施力过大出现瓣部断裂的问题。凸缘之间的内凹弧面刚好贴合成年人手指指腹的弧度，单指或者三指捏持的时候，接触面积比直纹旋钮大30%左右，同样的施力下能传递更大的扭矩，不需要额外加力杆就能完成常规的锁紧或者调节操作。下部的柱体是安装配合段，这个部分的尺寸是和安装边界直接绑定的，设计的时候要提前确认配合轴的直径、安装面板的开孔尺寸，还有手柄拧紧之后和周边零件的安全间隙，一般来说这类手拧手柄的下部柱体长度要比配合孔的深度短1-2mm，避免拧紧之后柱体底端顶到内部结构，导致旋钮无法锁紧到位。

　　实际应用场景里，这类花形手柄的覆盖范围很广，从实验室的检测仪器面板调节旋钮，到小型自动化设备的手动锁紧拨杆，再到民用家具、门窗的调节紧固件，甚至部分户外设备的快拆结构上都能用到。设计的时候要根据使用场景选对应的材质，如果是仪器仪表上用的微调手柄，一般用ABS或者PC注塑成型，表面做哑光处理，重量轻而且不会生锈，适合洁净环境使用；如果是工业设备上的锁紧手柄，就要用增强尼龙或者锌合金压铸，表面做喷塑或者镀锌处理，耐油污耐磨损，能承受更大的拧紧扭矩；如果是食品医疗设备上用的，还要选符合卫生级要求的PP或者304不锈钢材质，表面做抛光处理，方便清洁消毒。

　　设计思路上，这个结构的核心是把操作力的传递路径做了优化，传统的圆形旋钮靠外圆的摩擦力传递扭矩，当表面沾了油污或者戴手套的时候，摩擦力会大幅下降，而五瓣的凸缘结构是靠凸缘的侧面承受切向力，相当于在旋钮外圈做了五个隐形的施力挡边，哪怕表面有油污，只要手指能卡进凹弧位置，就能可靠传递扭矩。另外五瓣的对称结构在旋转的时候没有方向性，不管转到哪个角度，手指都能找到对应的凹位捏持，比三瓣或者四瓣的结构操作角度更小，微调的时候更顺手，尤其是需要小角度旋转调节的场合，五瓣结构每旋转72度就有一个捏持位，调节精度比四瓣结构高20%左右。

　　安装边界的设计上，要注意手柄上部操作区的最大外径，不能和周边的其他旋钮、按键产生干涉，一般两个相邻手拧旋钮的中心距要比操作区最大外径大8mm以上，避免操作一个旋钮的时候碰到旁边的零件。下部的安装孔如果是和金属轴配合，要设计成D形孔或者带扁位的孔，不能用光孔，不然拧紧之后容易出现轴和手柄相对转动的问题，传递不了扭矩；如果是和螺杆配合做手拧螺丝用，下部要预埋铜螺母，直接把金属螺母嵌在注塑件里，避免多次拧动之后塑料螺纹滑牙。另外手柄的中心位置做了圆形的沉台，这个位置可以用来粘贴标识，比如调节方向、档位刻度之类的，不用额外在面板上做标识位，能简化面板的加工工艺。

　　很多新手设计这类手拧件的时候，容易忽略操作时的施力角度，把凸缘的侧面做成垂直于端面的直边，其实实际操作的时候，手指是斜着捏在旋钮上的，把凸缘的侧面做3-5度的拔模斜度，同时把凸缘的顶面做微弧处理，捏持的时候会更贴合手指，长时间操作也不会硌手。还有瓣与瓣之间的内凹位置，圆角不能太小，不然注塑的时候容易出现缺料，后期使用的时候也容易积灰积油污，不好清理，一般内凹圆角做R2以上就比较合适，既不影响手指的贴合度，也方便加工和清洁。

　　从受力角度分析，五瓣结构的应力分布比六瓣或者更多瓣的结构更均匀，每瓣凸缘的根部宽度更大，承受扭矩的时候根部的弯曲应力更小，不容易出现断裂的问题。如果瓣数太多，每个瓣的宽度就会变窄，不仅捏持的时候硌手，强度也会下降；如果瓣数太少，比如三瓣结构，每个凸缘之间的夹角太大，小角度调节的时候很难找到合适的捏持位，操作便利性会打折扣。五瓣的设计刚好在强度、操作便利性、加工难度之间找到了平衡点，这也是这类花形手柄大多采用五瓣结构的核心原因。

　　在实际选型替换的时候，要注意手柄的拧紧扭矩和应用场景匹配，比如用在电气柜门锁上的手柄，需要的扭矩不大，用普通塑料材质的就可以；如果是用在工装夹具的快速锁紧上，需要的扭矩比较大，就要选金属材质的，而且下部的配合段要做加强筋结构，避免大扭矩下柱体断裂。另外安装的时候要注意，手柄的下端面和安装面板之间要留0.5mm左右的间隙，不要完全贴死，不然旋转的时候会和面板产生摩擦，增加操作阻力，时间长了还会磨损面板表面的涂层。
