壁挂式传感器安装支架组件结构设计

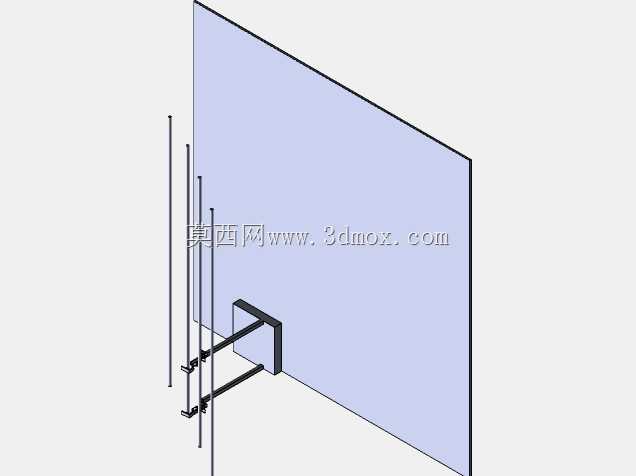

　　这套壁挂式安装结构主要面向工业现场的传感检测单元布设场景，在自动化产线的工位状态检测、设备运行参数采集、环境参数监测等场景中，这类安装结构是传感单元可靠固定的核心载体。很多现场布设传感元件时，常出现安装位置偏差、固定强度不足、后期调整不便的问题，这套结构在设计时就针对性规避了这类现场痛点。从结构组成来看，整套组件包含壁挂承载立板、横向伸出的安装臂、多组可调式固定夹件以及配套的导向杆件，立板作为整个组件的承载基础，采用平直板材加工，背面可直接贴合墙面、设备立面或者型材框架的安装面，预留的安装孔位可适配常规膨胀螺栓、自攻螺丝以及型材T型螺栓的固定需求，安装边界适配性较强，不管是混凝土墙面、金属设备壳体还是工业铝型材框架都能完成固定。

　　横向伸出的安装臂采用方管截面结构，相比圆管结构抗扭性能更优，在传感单元长期运行产生微振动的工况下，不会出现臂体扭转导致的检测位置偏移问题，臂体与立板之间采用嵌入式连接加紧固件锁止的结构，相比单纯的角码固定，连接刚度提升明显，能承受更大的悬臂载荷，适配重量稍大的光电类、接近类传感单元安装。多组可调夹件是这套结构的核心功能部分，夹件采用开口式抱合结构，可沿导向杆件上下滑动调整位置，锁止后可牢牢固定传感单元的安装杆，调整时无需完全拆卸紧固件，松开锁止螺丝即可滑动调整高度与前后位置，适配不同检测距离、不同检测高度的布设需求，现场调试时可快速完成位置校准，减少调试停机时间。导向杆件采用细长光轴结构，表面做防锈处理，夹件在杆上滑动时阻尼均匀，

　　不会出现卡滞问题，多根平行布置的导向杆可同时安装多组传感单元，满足同一检测点位多参数同步采集的需求，比如同时布设温度传感器、位置传感器、振动传感器时，无需额外增加安装支架，直接在这套组件的导向杆上加装夹件即可完成固定。在设计思路上，这套结构优先考虑现场安装的便捷性与后期维护的便利性，所有零部件都采用常规机械加工工艺即可生产，立板可采用板材激光切割下料，安装臂采用标准型材切割后加工连接位，夹件采用钣金折弯或者机加工成型，加工成本可控，适合批量生产应用。结构的外形尺寸经过优化，立板的尺寸刚好覆盖常规壁挂安装的受力范围，不会因为尺寸过大造成材料浪费，也不会因为尺寸过小导致固定强度不足，横向臂的伸出长度适配大多数工业现场的检测距离需求，

　　不会因为伸出过长导致臂体下挠，也不会因为伸出过短导致检测距离不足。安装时，先将立板固定在预设的安装立面，再将安装臂与立板连接锁止，随后将导向杆件固定在安装臂前端的固定座上，最后根据传感单元的布设位置调整夹件在导向杆上的位置，锁止后即可安装传感单元完成接线，整个安装过程无需特殊工装，普通装配人员借助常规扳手、螺丝刀即可完成作业。在实际应用中，这类结构还可拓展用于设备旁的小型检测元件安装、物流线的货品到位检测支架、仓储区域的环境传感器固定等场景，结构的可调特性让其适配性远强于固定式焊接支架，后期产线调整检测位置时，只需重新调整夹件位置即可，无需重新制作安装支架，降低了产线改造的硬件成本。结构的所有棱角都做了倒钝处理，避免安装调试过程中划伤操作人员，外露的紧固件都采用标准件，后期维护更换时无需定制特殊配件，通用标准件即可完成替换。考虑到工业现场可能存在的油污、粉尘环境，结构的所有金属部件都做了表面防锈处理，在普通工业环境下长期使用不会出现锈蚀问题，保证结构的长期固定可靠性。夹件的抱合内径适配市面上大多数常规直径的传感单元安装杆，无需针对不同品牌的传感器单独定制夹件，进一步提升了结构的通用适配能力。
