装甲车载武器站炮塔结构三维设计

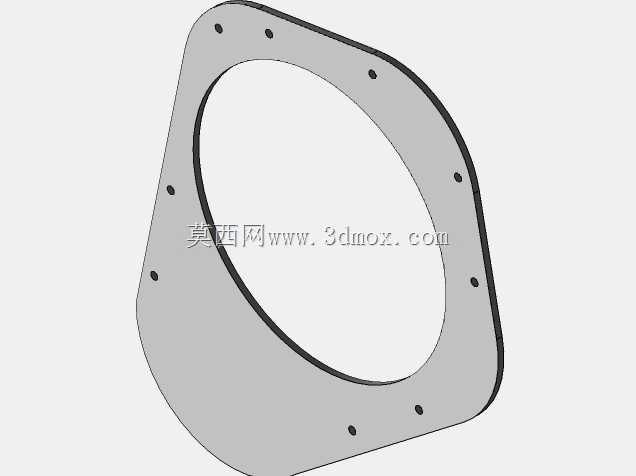

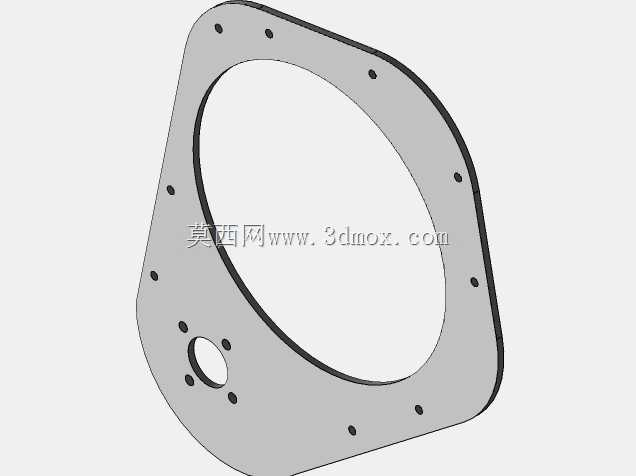

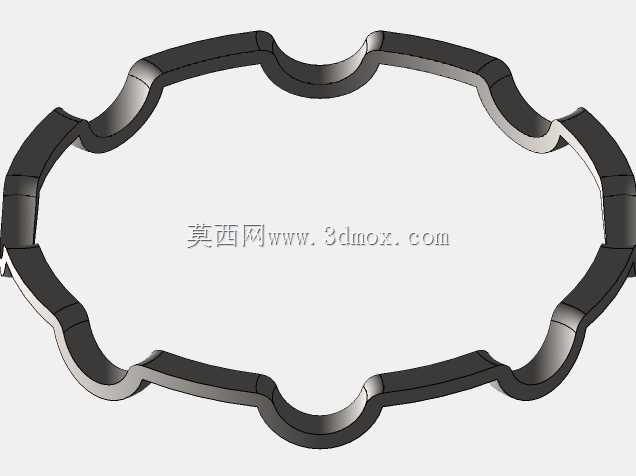

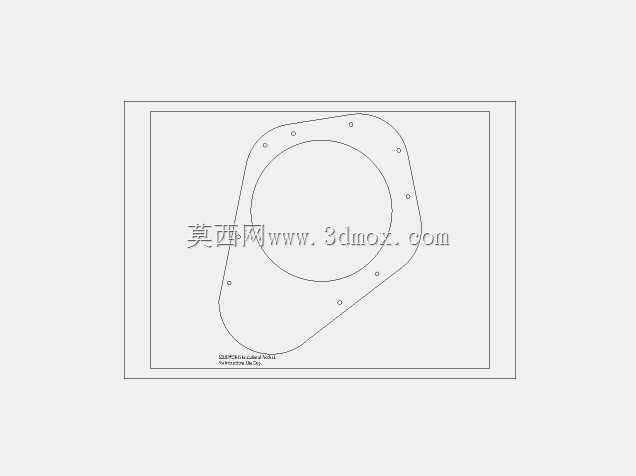

　　本次设计的炮塔结构主要适配轻型轮式装甲车辆、履带式侦察车以及无人地面作战平台的顶置武器站安装需求，在实际作战场景中，这类炮塔需要承担中近距离火力压制、车载武器俯仰回转瞄准、车载观瞄设备防护、乘员舱顶部弹道防护等核心功能，区别于传统重型坦克炮塔，该型炮塔采用轻量化设计思路，在保证基础防护能力的前提下尽可能降低整体重量，避免对车辆底盘承载、重心高度造成过大负担。从结构布局来看，炮塔整体采用低矮楔形轮廓设计，正面与侧面均带有倾斜角度，一方面可以降低正面投影面积减少被弹概率，另一方面倾斜装甲结构可以提升对小口径穿甲弹、破片的偏转防护能力，炮塔主体的回转支撑座采用标准法兰连接结构，安装边界与车载通用武器站的座圈尺寸完全匹配，

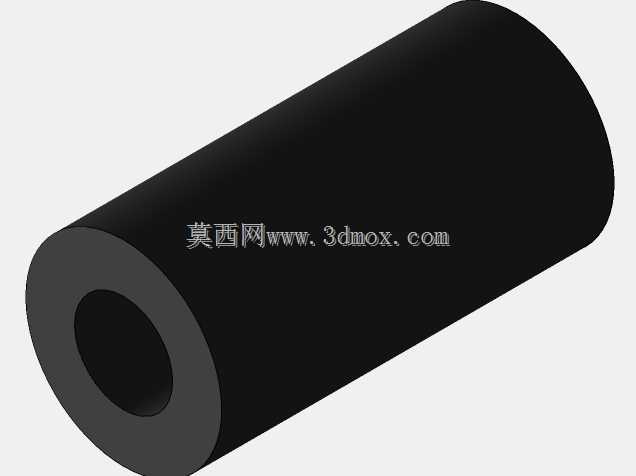

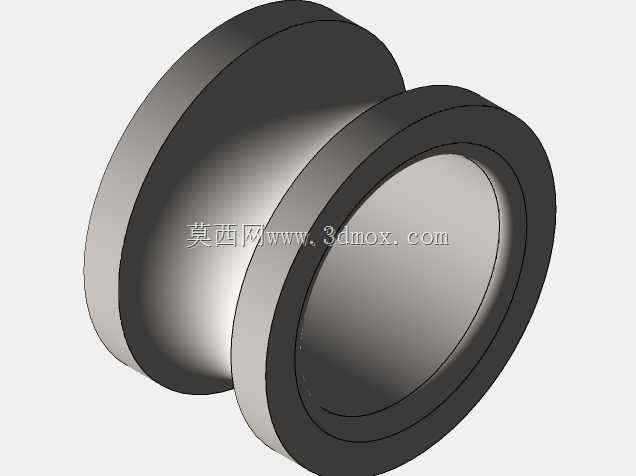

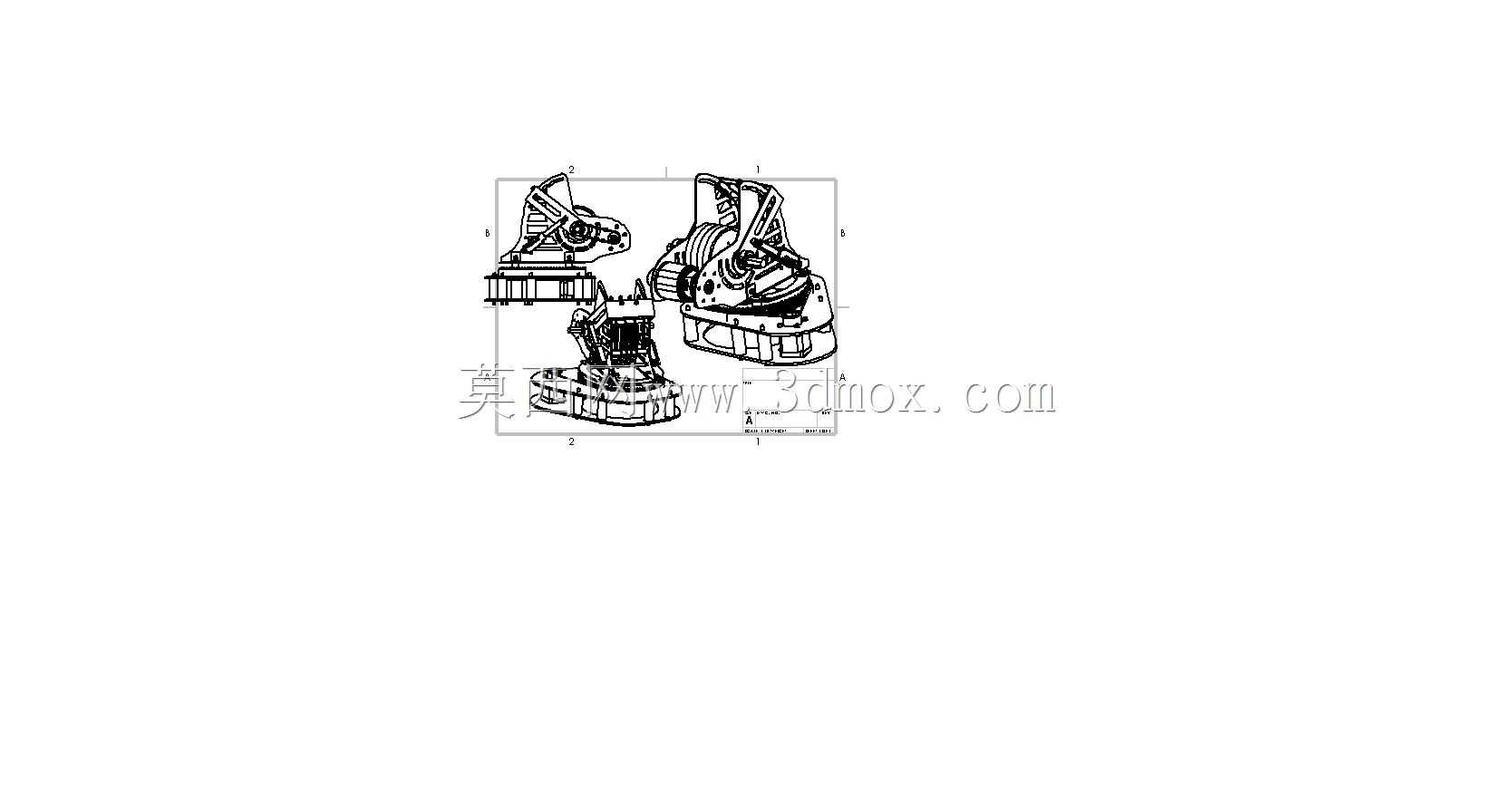

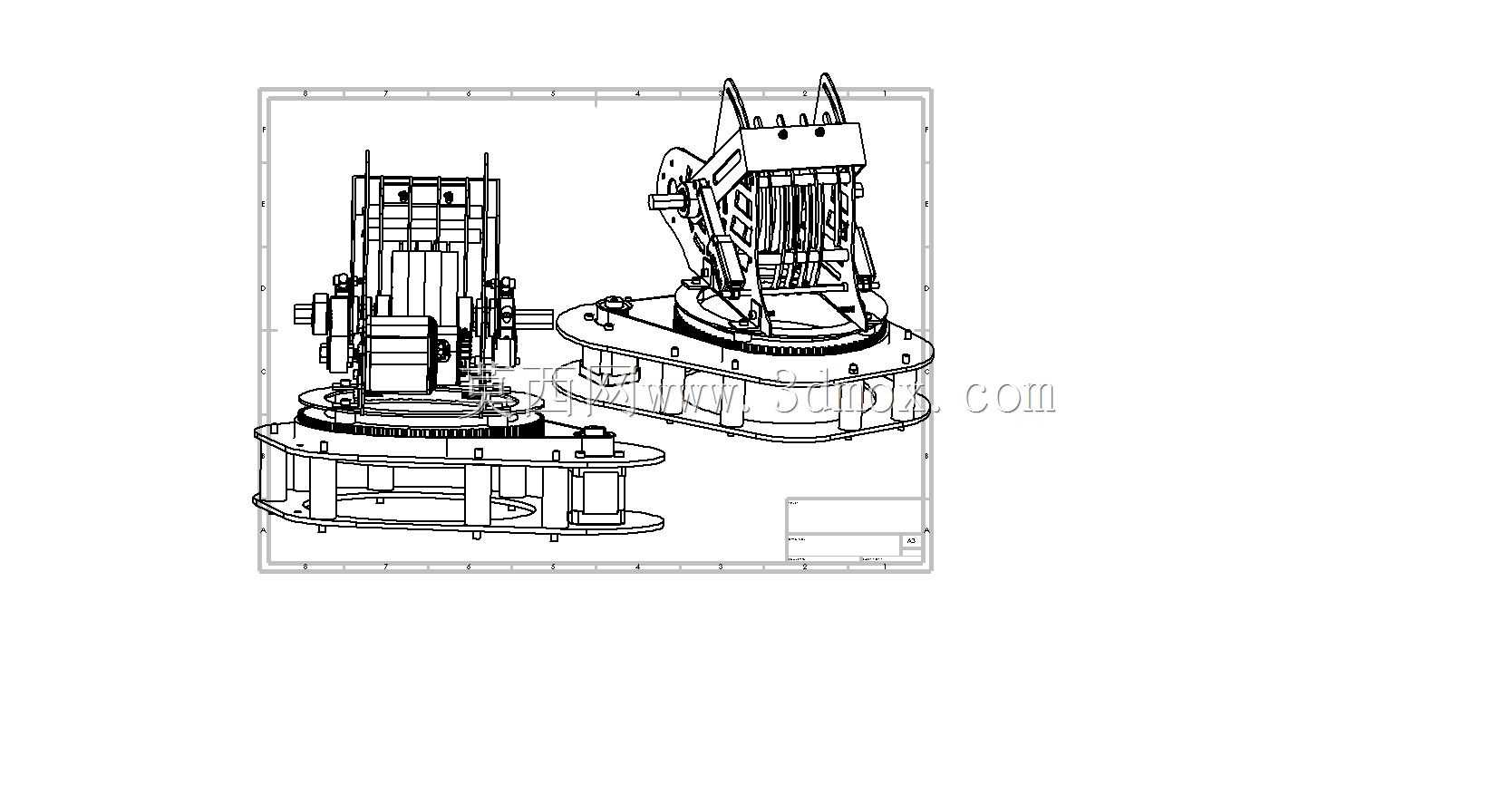

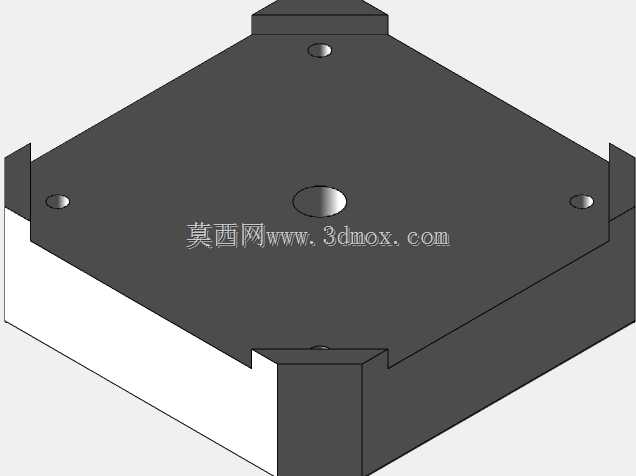

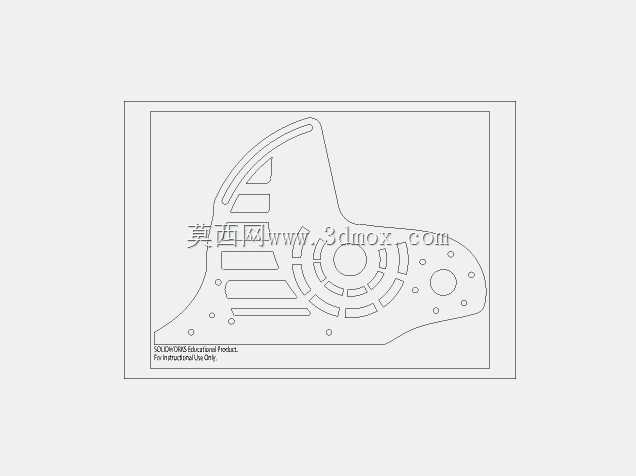

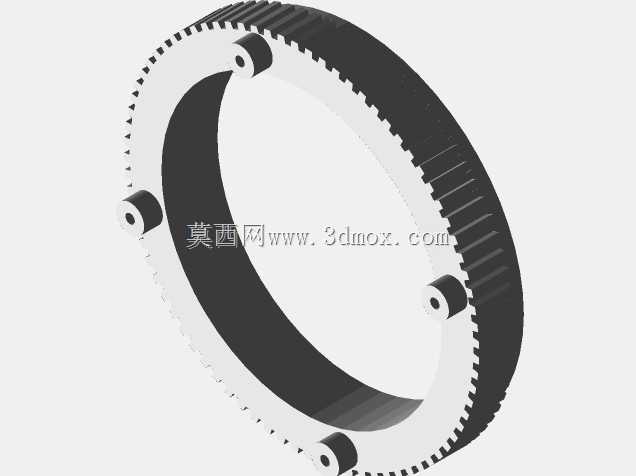

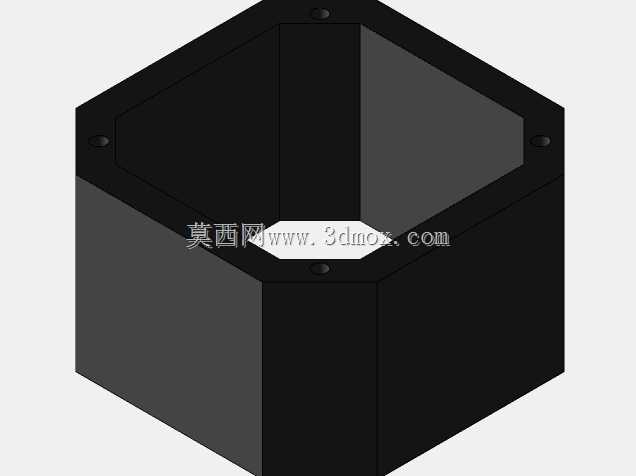

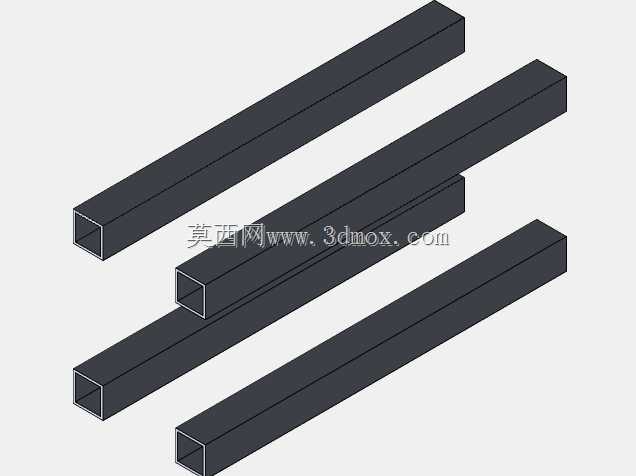

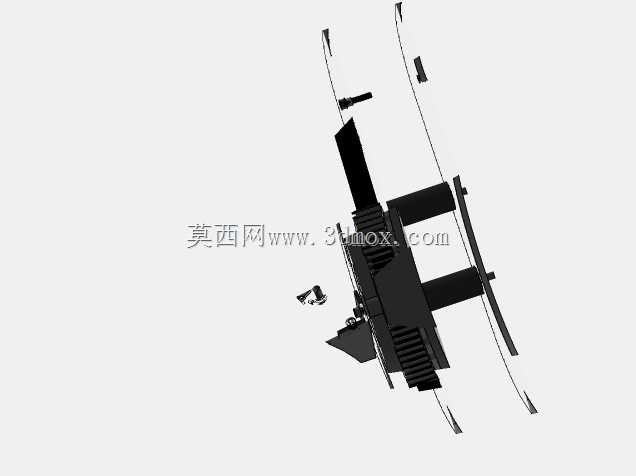

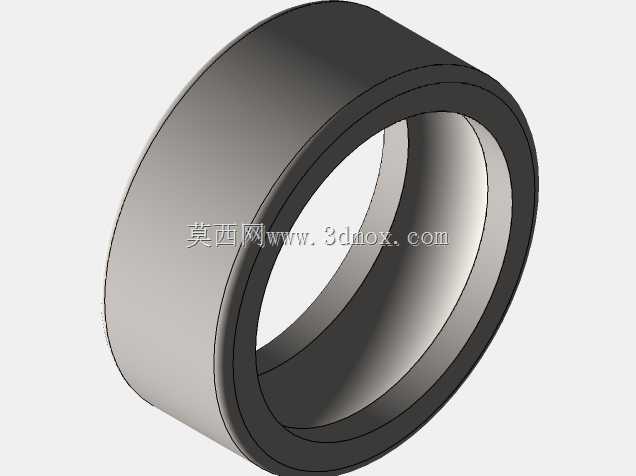

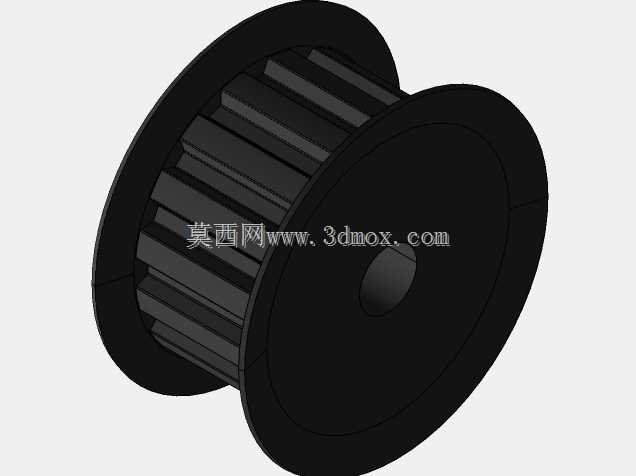

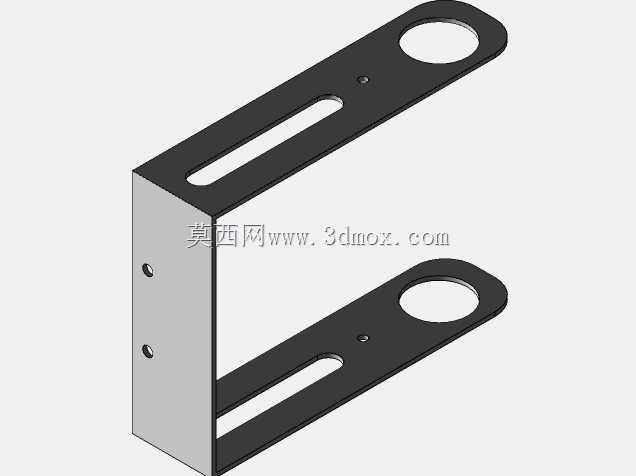

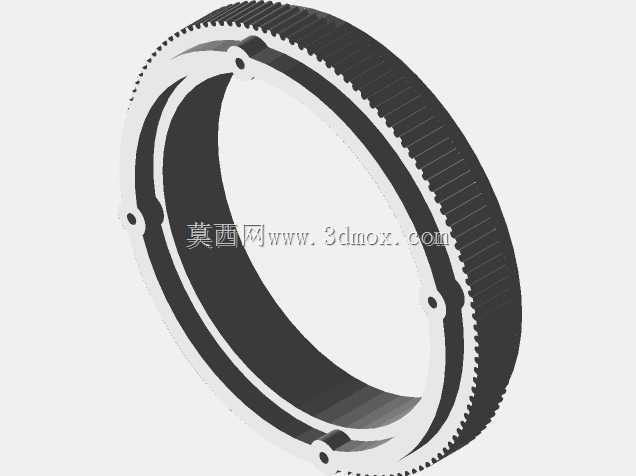

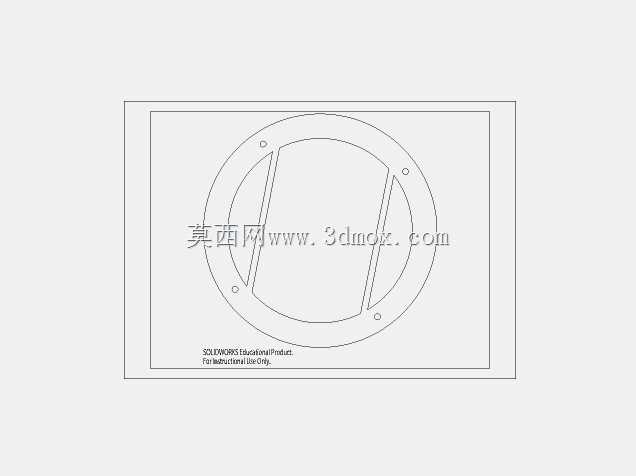

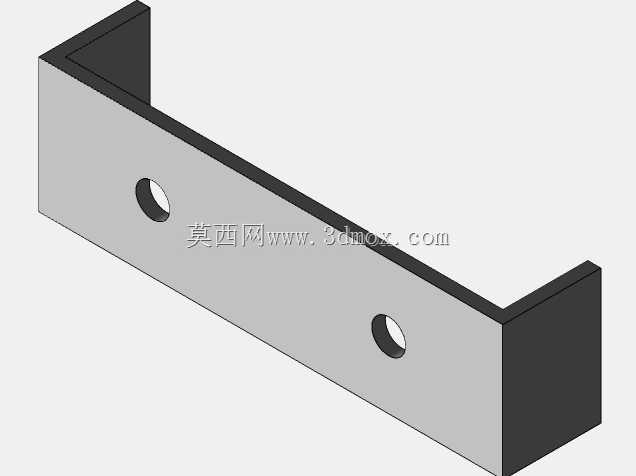

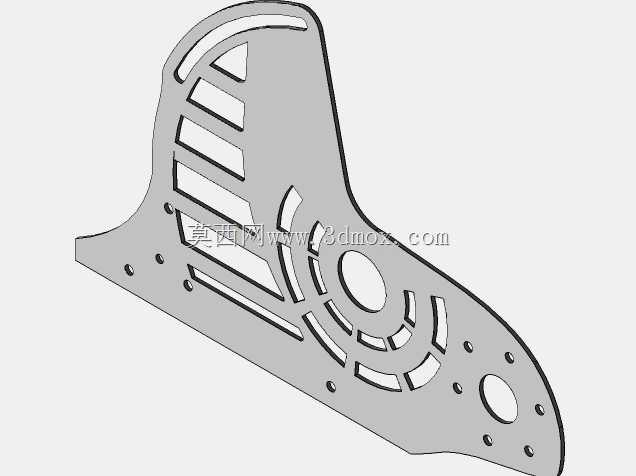

　　不需要对车辆顶甲板进行额外大规模改制即可完成装配，适配性较强。炮塔内部预留了武器安装导轨、观瞄设备安装舱、线缆走线通道以及供弹机构的安装空间，主武器安装位可以适配12.7mm口径重机枪、30mm自动榴弹发射器等常见车载轻型武器，武器俯仰角范围覆盖-10°到+60°，既可以对地面近距离目标进行平射压制，也可以对低空低速飞行目标、高层建筑内目标进行仰射打击，满足城市作战、野外侦察巡逻等多场景的使用需求。在设计过程中，优先考虑了结构的工艺可行性，炮塔主体外壳采用钢板焊接成型结构，所有焊缝均避开应力集中区域，外部棱角处均做了圆角过渡处理，避免应力集中导致的结构疲劳问题，同时也减少了生产加工过程中的焊接难度。回转机构采用内置式齿圈传动设计，

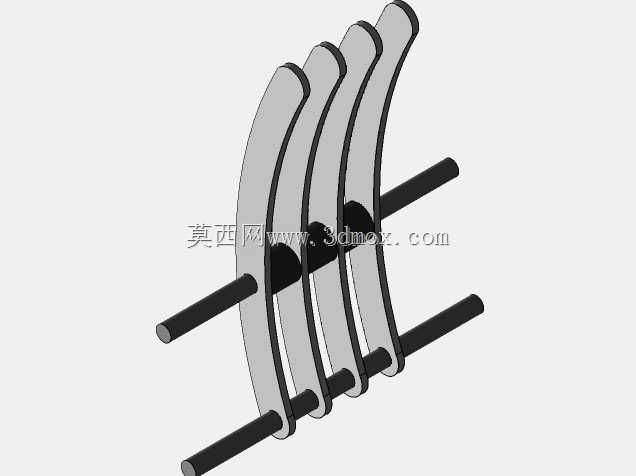

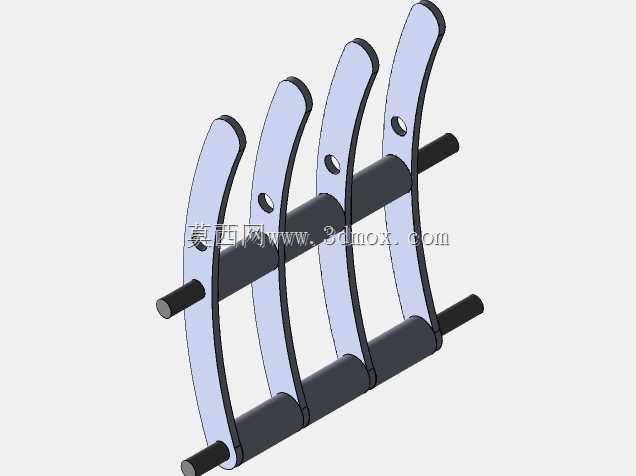

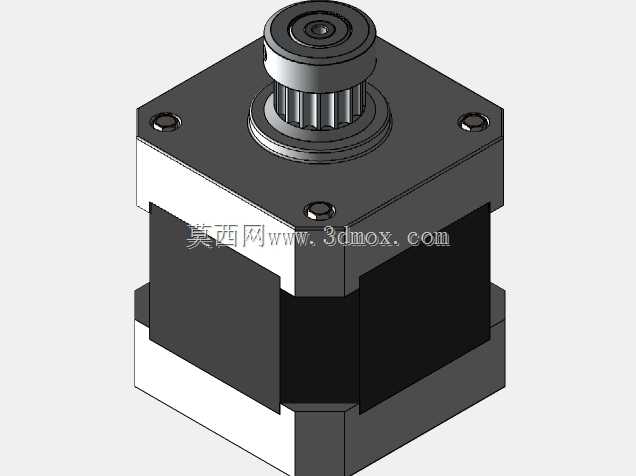

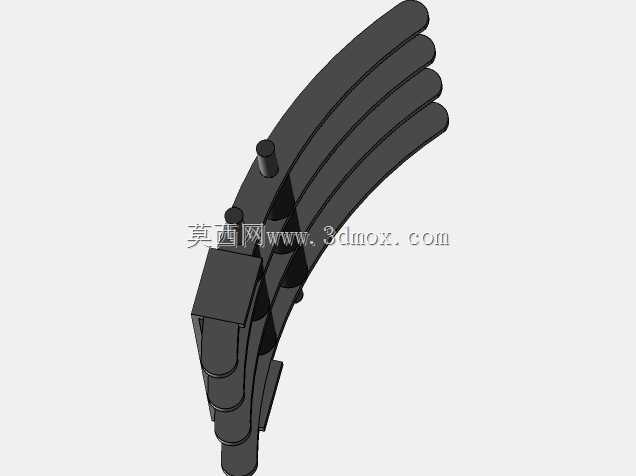

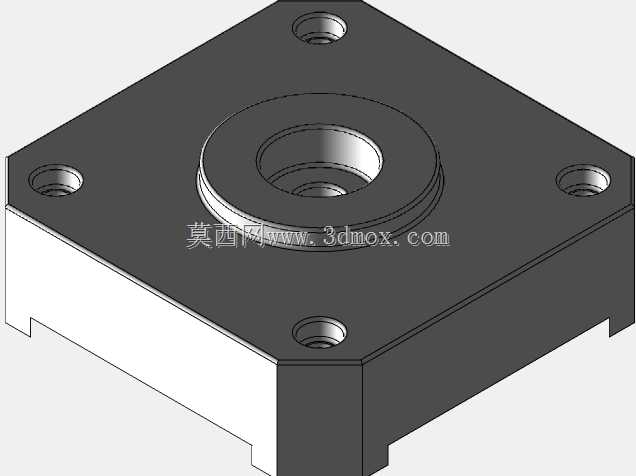

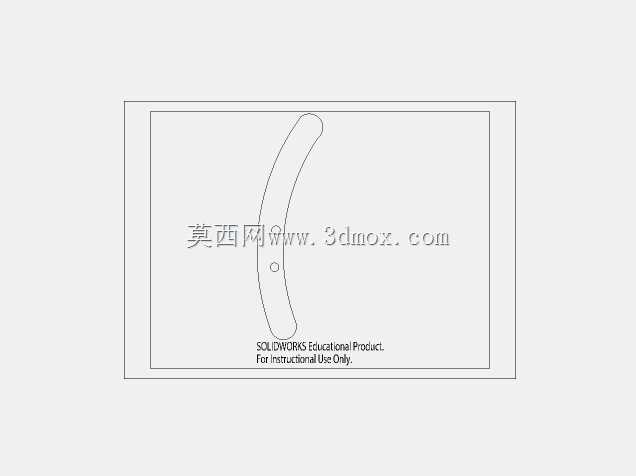

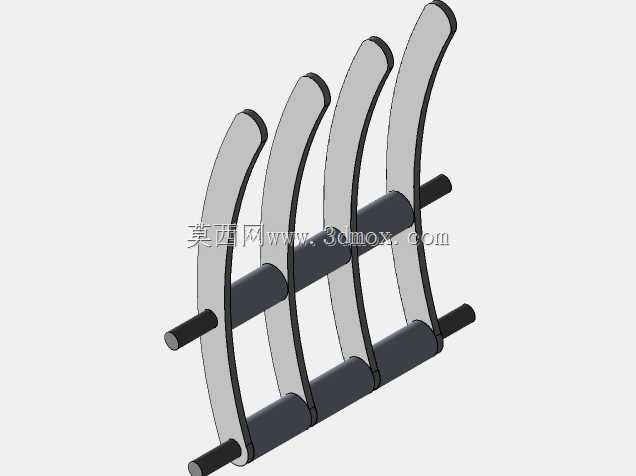

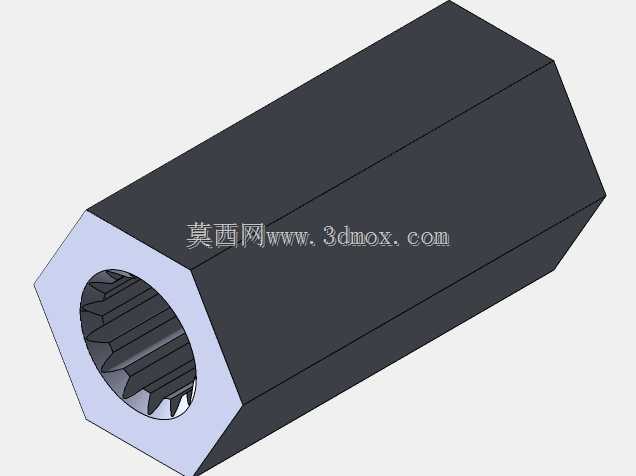

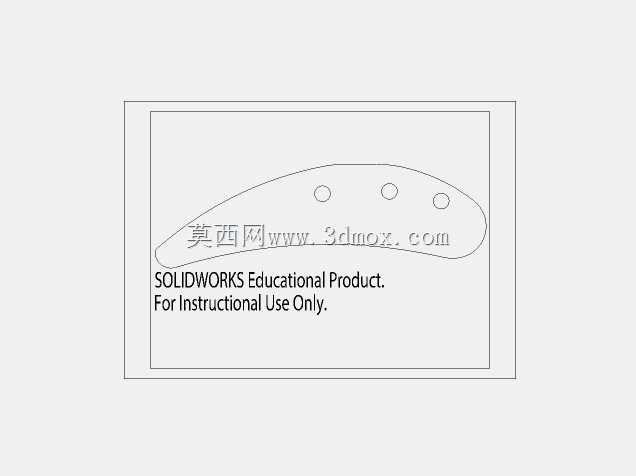

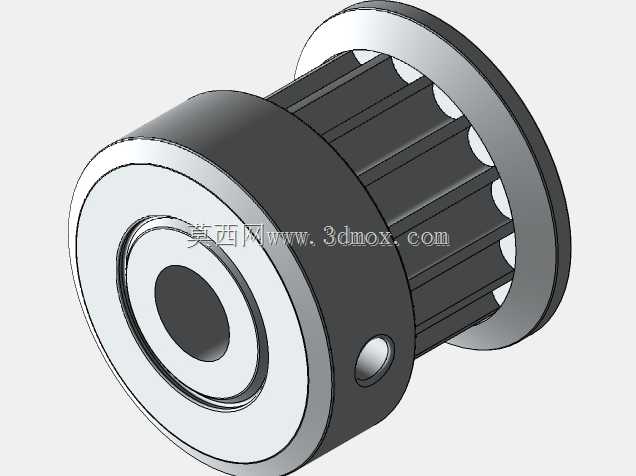

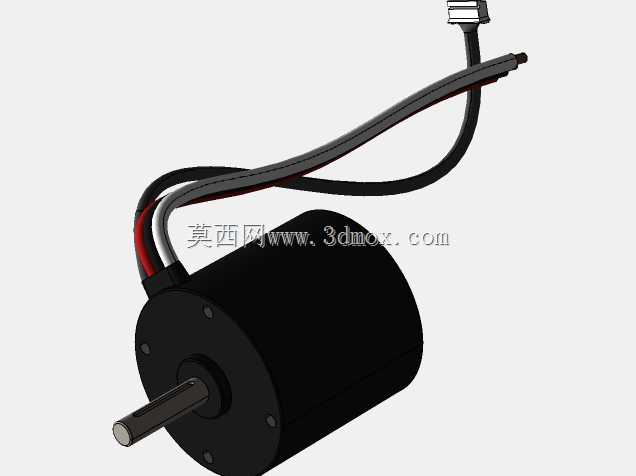

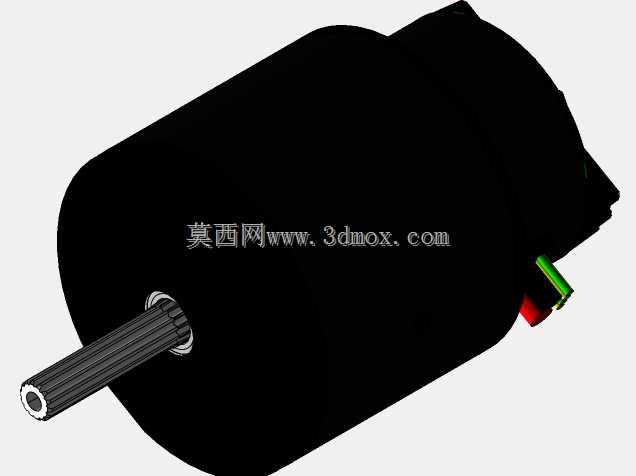

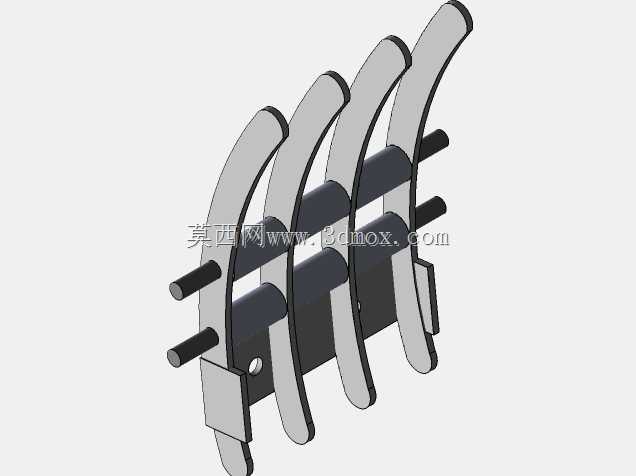

　　驱动电机与减速机构全部布置在炮塔座圈下方的乘员舱内部，既可以避免外露结构被轻武器火力损坏，也方便日常维护保养时直接在舱内完成检修作业，不需要人员出车外操作，提升了战场维护的安全性。炮塔侧面预留了烟幕弹发射器的安装接口，每侧可安装3具烟幕弹发射筒，发射角度经过预设校准，发射后可在车辆正面120°范围内形成完整的烟幕遮蔽带，掩护车辆机动或者规避敌方瞄准。观瞄窗口采用防弹玻璃与金属防护格栅组合结构，在保证观瞄设备视野不受遮挡的前提下，避免窗口被流弹、破片击穿损坏内部的光电观瞄设备，窗口外侧还设计有可翻转的防护盖板，在车辆非作战机动状态下可以关闭盖板，保护观瞄镜头免受扬尘、碎石的剐蹭损坏。从安装边界尺寸来看，炮塔整体高度不超过350mm，

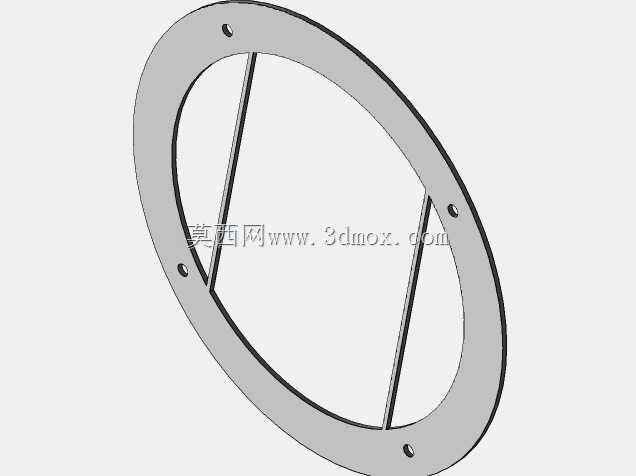

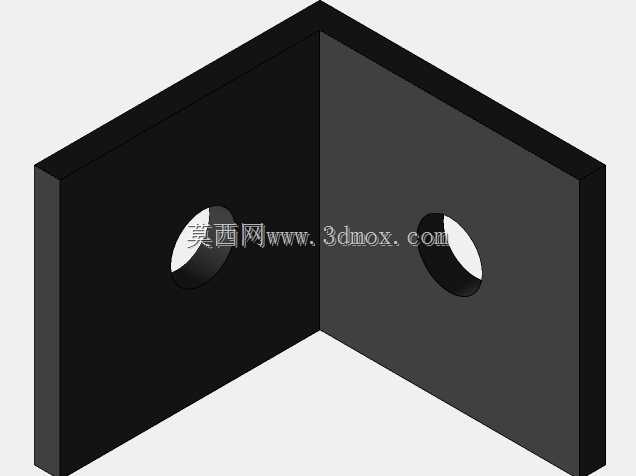

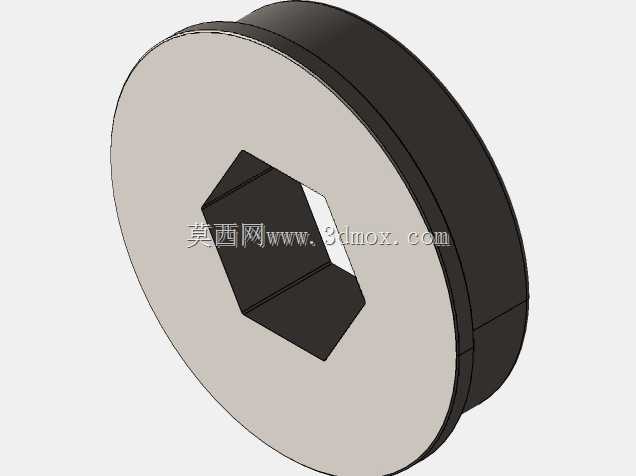

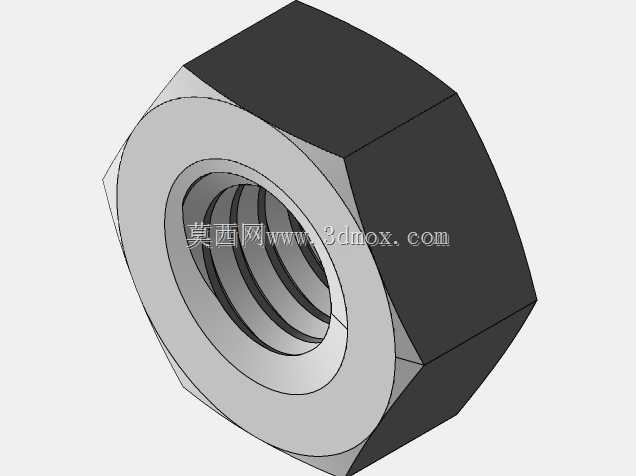

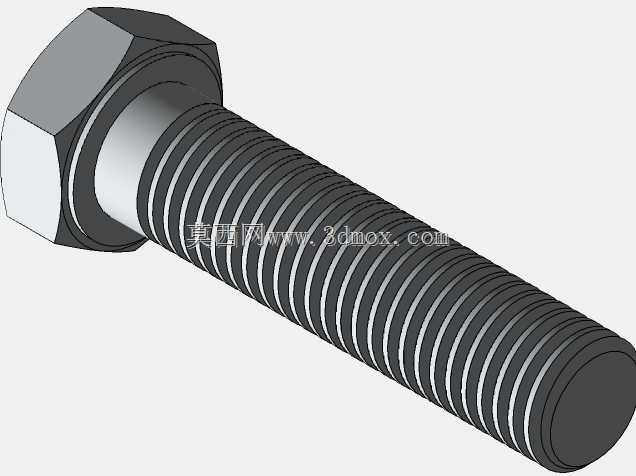

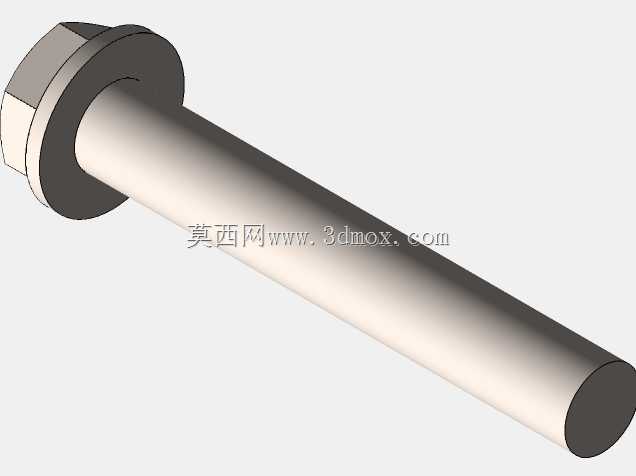

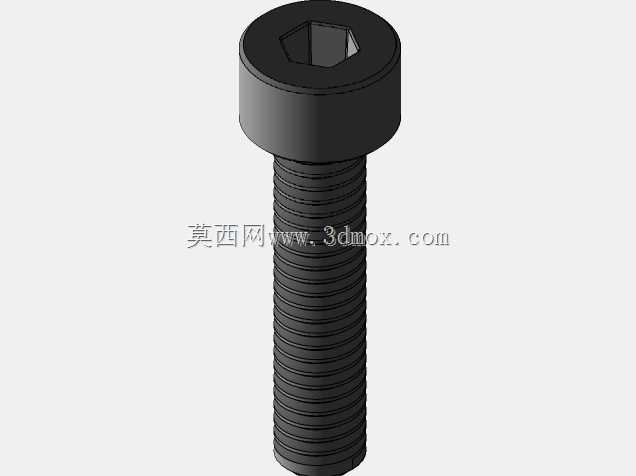

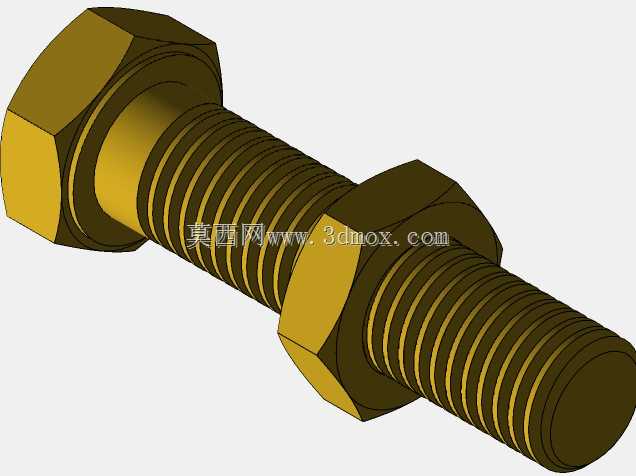

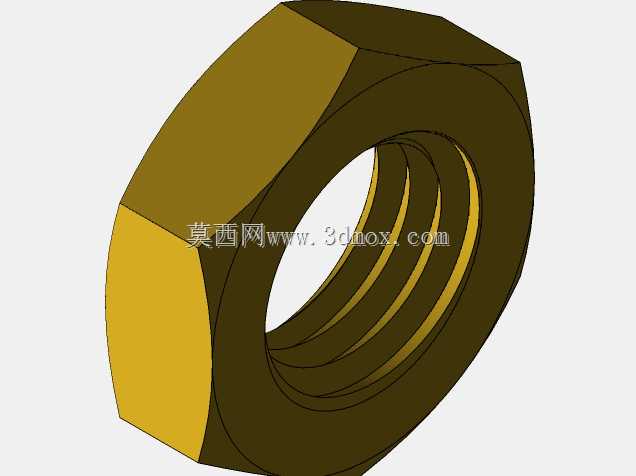

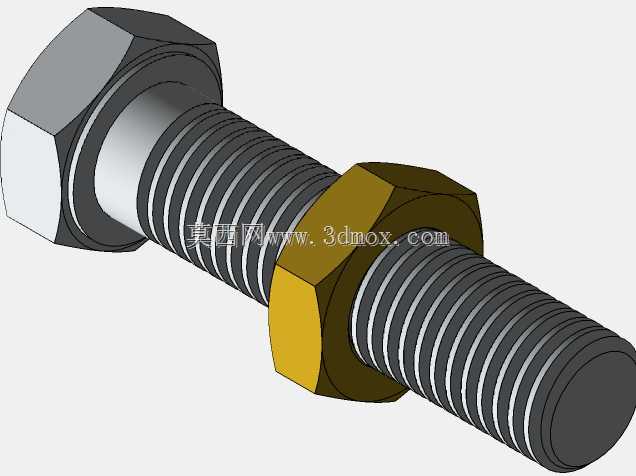

　　座圈安装直径为780mm，整体重量控制在280kg以内，对底盘的顶甲板承载要求不高，多数4x4轻型轮式装甲底盘都可以直接承载安装，炮塔回转时的最大外廓直径不超过1200mm，在车辆通过狭窄巷道、丛林路段时不会因为炮塔外廓过大造成通行阻碍。炮塔顶部还预留了应急人员出入舱口的配合结构，当车辆处于静止状态炮塔回转至特定角度时，不会遮挡乘员舱顶部的应急逃生舱口，保证紧急情况下乘员可以快速从顶部撤离。在细节设计上，炮塔所有外露的连接件均采用内六角沉头螺钉，安装后螺钉头部不突出炮塔外表面，既避免了突出结构勾挂外物，也减少了外表面的雷达反射特征，提升一定的低可探测性。炮塔内部的走线槽采用全封闭结构，所有武器控制线缆、观瞄设备信号线、供电线路都布置在走线槽内部，避免回转过程中线缆被拉扯、磨损，同时也隔绝了外部雨水、扬尘进入线缆接头造成的接触不良问题。供弹通道设计在炮塔右侧内部，弹链可以直接从舱内弹药架通过密封通道输送至武器受弹口，不需要在炮塔外部外露弹链，避免供弹机构被外力损坏或者被杂物卡滞。
