ATK30毫米口径链式机关炮结构设计

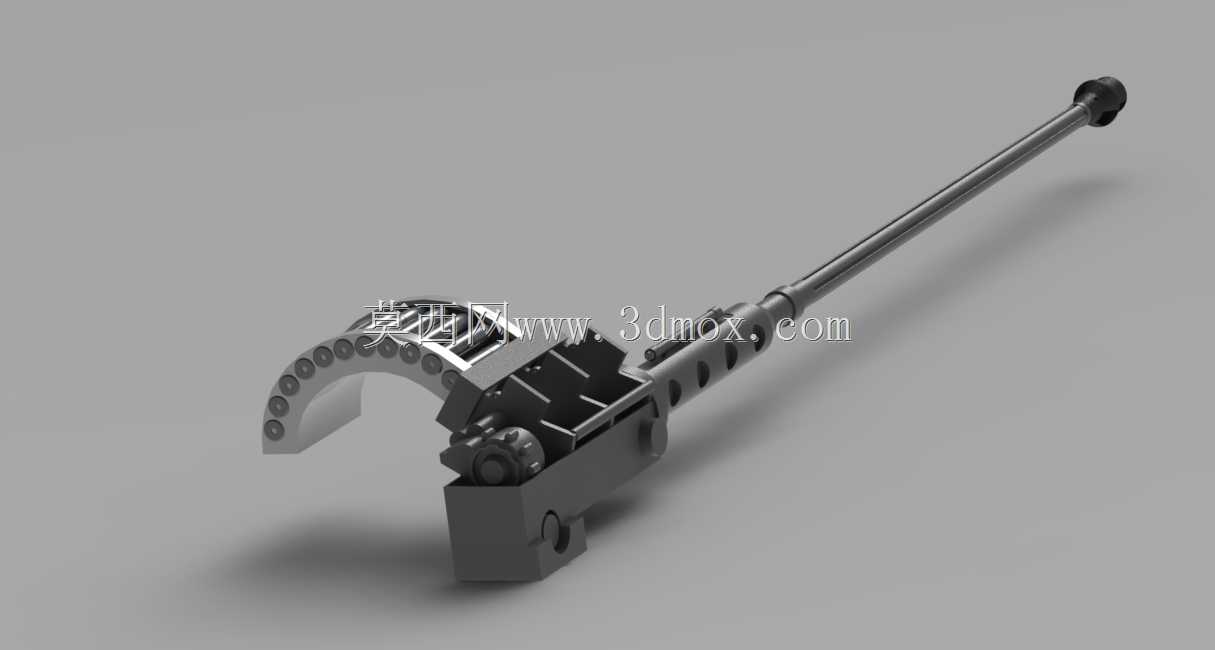

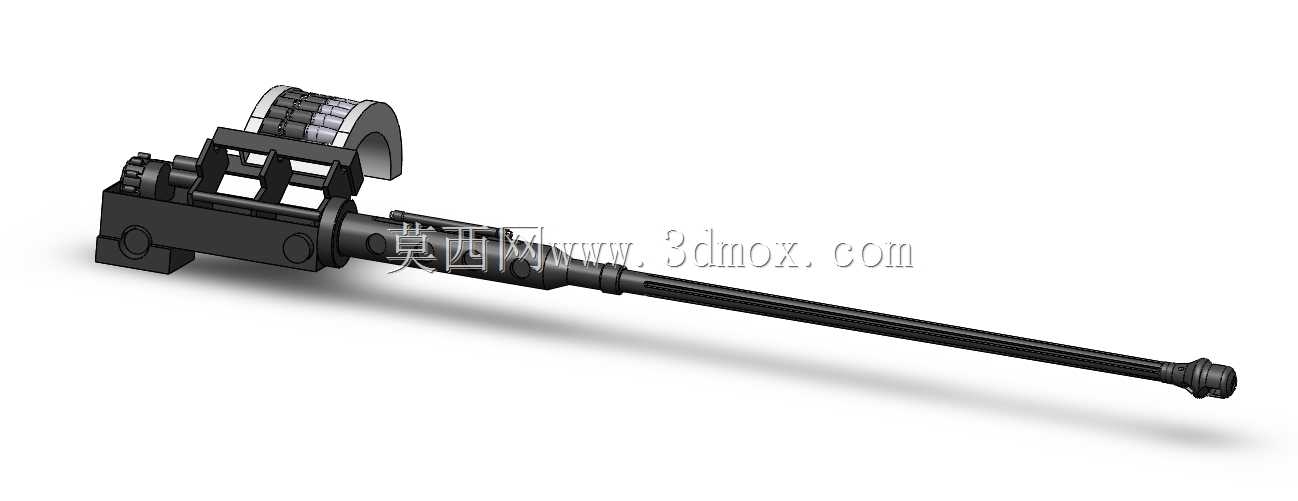

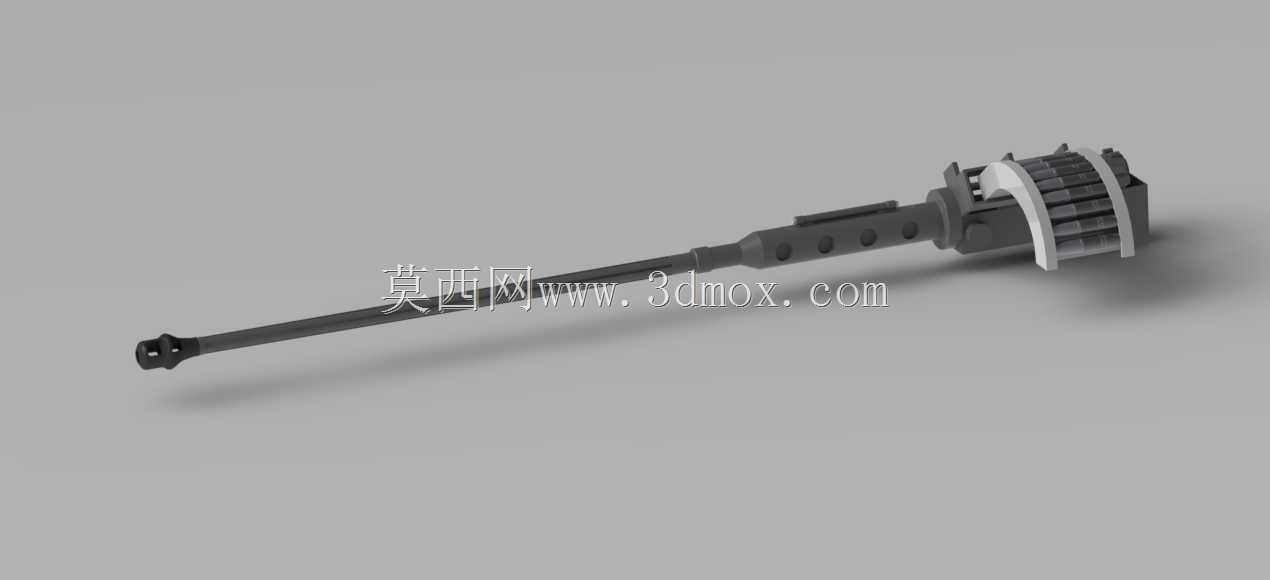

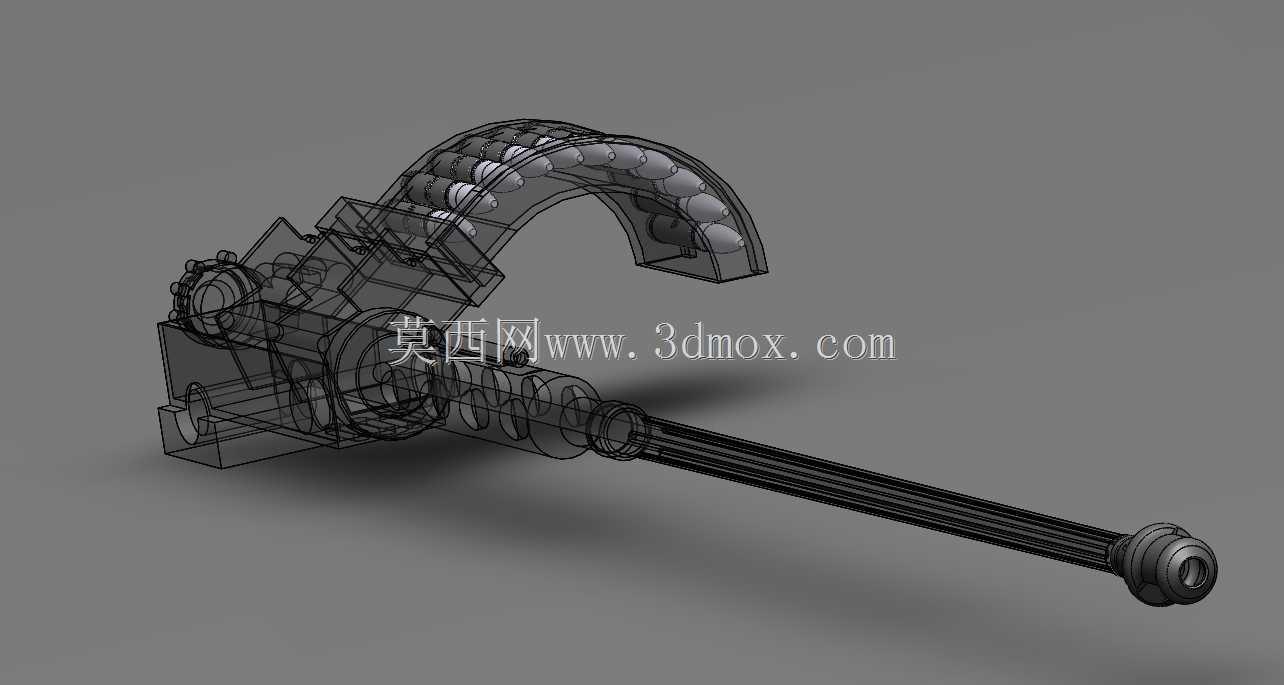

　　这款30毫米口径自动炮的三维结构设计，核心围绕高射速持续火力输出的实战需求展开，整体结构适配机载、车载等多类搭载平台的安装边界，在结构布局上充分平衡了火力性能、后坐控制与安装适配性三类核心指标。从结构组成来看，身管部分采用带散热凹槽的长身管设计，身管表面沿轴向加工有多道均匀分布的散热槽，在连续射击工况下可有效增大散热面积，降低身管温升速率，避免高温导致的身管形变影响射击精度，身管尾部与炮箱的连接采用快拆结构设计，可在野战维护条件下快速完成身管更换，适配高强度持续作战的维护需求。供弹机构采用无弹链供弹的弹鼓结构，布置在炮身侧上方位置，供弹路径短、供弹可靠性高，可适配不同类型的30毫米弹药，包括穿甲弹、高爆弹等多弹种供弹切换，

　　供弹机构的拨弹轮与身管后坐行程做了联动匹配，在身管后坐复进的循环过程中同步完成拨弹、进弹、退壳动作，整套自动循环的动作匹配经过结构干涉校验，无运动卡滞风险。炮架部分采用一体化铸钢基座设计，基座上预留了多组标准安装孔位，可直接适配机载武器挂架、车载遥控武器站的安装接口，安装孔位的位置度公差控制在0.1毫米以内，保证安装后炮身的指向精度。后坐缓冲机构集成在炮箱与基座的连接位置，采用液压缓冲加弹簧复进的组合结构，可将30毫米弹药击发时的峰值后坐力降低60%以上，避免大后坐力对搭载平台的结构造成冲击损伤，同时保证连续射击时的炮身稳定性，提升连发射击的散布精度。在设计过程中，对所有运动部件的行程做了限位设计，供弹机构的运动部件、

　　身管的后坐行程、炮闩的往复行程都设置了硬限位结构，避免极端工况下部件运动超程导致的结构损坏。整体外形尺寸上，炮身总长度控制在适配各类搭载平台的范围内，侧置弹鼓的突出尺寸经过优化，不会超出搭载平台的安装边界，在安装到直升机舱门、步兵战车炮塔等位置时，不会与周边的观瞄设备、舱门结构产生运动干涉。从实际应用场景来看，这类自动炮可作为近距离空中支援的机载武器，打击轻型装甲车辆、地面工事、低空飞行目标，也可作为车载武器站的主武器，承担地面作战中的火力压制、反轻型装甲任务，结构设计上充分考虑了不同搭载场景的适配性，所有外露部件都做了圆角过渡处理，避免安装维护过程中尖锐边角造成的操作损伤，同时外露结构的防水防尘设计满足野外复杂环境下的使用要求，

　　可在沙尘、降雨等恶劣工况下保证动作可靠性。在三维建模过程中，所有配合面的公差都按照武器装备的加工精度要求做了匹配，运动副的间隙设置符合实际装备的装配要求，可直接用于结构展示、模拟训练教具的开发，也可作为相关装备结构设计的参考方案，帮助设计人员理解大口径自动炮的结构布局、自动循环原理、安装接口设计逻辑。
