球面斜曲柄摇杆传动机构结构设计

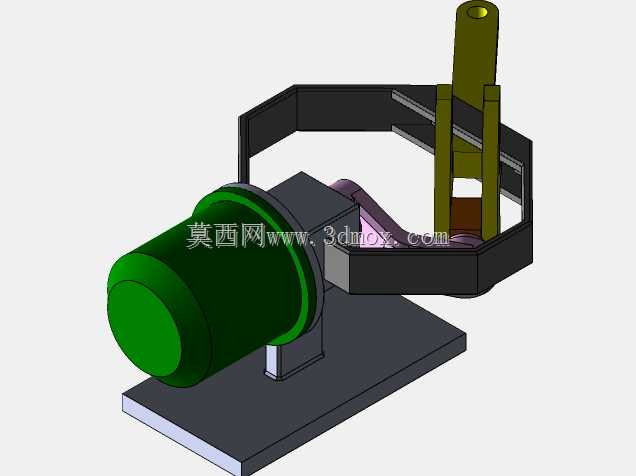

　　在自动化检测、精密工位切换、小行程往复驱动的场景中，常规平面曲柄摇杆机构往往受限于安装空间的转角约束，当输入轴与输出轴存在空间交错角、需要在紧凑环形空间内完成往复摆动输出时，平面连杆机构的死点问题、杆系干涉问题会直接制约机构的运行稳定性，球面斜曲柄摇杆机构正是针对这类空间传动需求设计的传动构件。这套机构的核心传动逻辑依托球面运动副的特性搭建，输入侧的回转动力由带安装法兰的驱动端接入，驱动端采用圆柱筒式壳体结构，端面预留均匀分布的安装孔位，可直接与标准驱动单元的输出端面配合，安装时通过止口定位保证输入轴的回转同轴度，避免偏心载荷带来的轴承磨损。回转动力输入后，连接在输入轴端的斜置曲柄会在环形框架的内部空间做球面轨迹运动，

　　区别于平面曲柄的整周平面回转，斜曲柄的回转轨迹贴合预设球面，能够在不额外增加杆系长度的前提下，将回转动力传递至框架另一侧的摇杆组件。摇杆组件采用双支耳铰接结构，上端的摆动输出端预留销轴安装孔，可直接连接待驱动的负载摆杆，比如检测工位的触发拨杆、物料分拣的导向翻板、小型阀门的摆动启闭件，输出端的摆动角度可通过调整斜曲柄的偏心距、曲柄与摇杆的铰接点位置进行适配，常规配置下可实现0到60度范围的可调摆角，满足多数小行程往复摆动的工位需求。整套机构的支撑底座采用平板式安装结构，底座上预留两组安装定位面，一组用于固定驱动端壳体，另一组用于支撑环形框架的铰接支座，两个定位面的垂直度公差控制在0.02mm以内，

　　保证输入轴与框架回转轴线的空间交错角符合设计值，避免运行过程中出现卡滞。环形框架作为传动过程中的中间承载构件，采用封闭式矩形截面结构，既能够为内部的曲柄、连杆组件提供防护，避免车间环境中的粉尘、切屑进入铰接副造成磨损，也能承担传动过程中的横向载荷，减少杆系的形变。在设计这套机构时，首先需要明确输入轴与输出摇杆的空间交错角度，根据实际安装空间的边界约束，确定球面传动的基准球径，所有铰接点的运动轨迹均需落在该基准球面上，才能保证机构运行无死点、无干涉；其次要核算各铰接副的受力情况，曲柄与连杆的铰接位置、连杆与摇杆的铰接位置需要根据负载扭矩调整轴径，往复摆动频次较高的应用场景下，铰接副需要预留润滑脂加注通道，延长构件的使用寿命。

　　从安装边界来看，整套机构的横向安装尺寸以驱动端法兰的直径为基准，纵向尺寸不超过底座平板的轮廓范围，输出摇杆的最高点与底座安装面的垂直距离可根据摆角范围调整，安装时只需将底座固定在设备的安装平台上，接入驱动端动力即可完成调试，不需要额外搭建复杂的支撑结构。在传感器触发工位的应用中，这套机构可以将连续回转输入转化为固定角度的往复摆动，带动检测探头完成靠近、复位的动作，相比气缸驱动的摆动结构，不需要布置气源管路，运行过程无冲击，摆动位置的重复精度更高；在小型物料分拣设备中，这套机构可带动导向翻板完成物料通道的切换，球面传动的结构特性让机构可以在狭窄的设备内部空间布置，不需要预留平面杆系的摆动避让空间，能够有效压缩设备的整体体积。机构的所有铰接点均采用销轴加轴套的配合结构，轴套选用自润滑材质，日常维护不需要频繁加注润滑剂，长期运行下的磨损量可控，适合在连续运行的自动化产线工位使用。设计过程中需要注意，斜曲柄的偏心量不能过大，否则会导致传动角过小，机构运行时的传动效率下降，甚至出现自锁问题，通常传动角需要控制在40度以上，保证动力传递的顺畅性；同时环形框架的铰接支座需要设置轴向限位结构，避免框架在传动过程中出现轴向窜动，影响输出摇杆的摆动精度。
