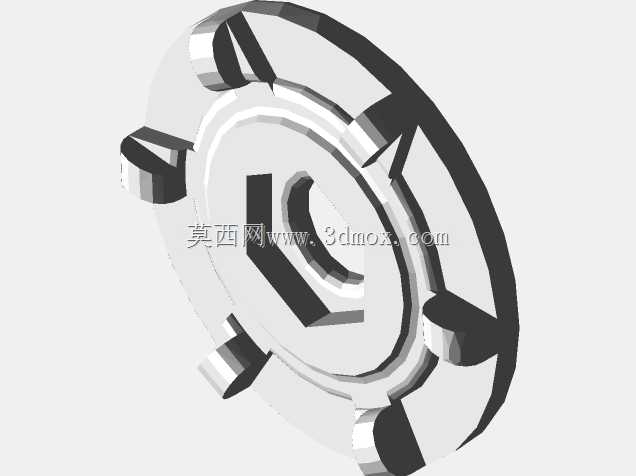

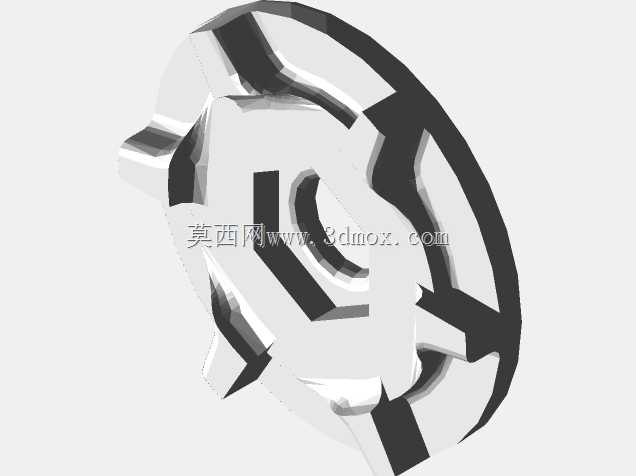

高容量BB弹速装器主轮结构设计

　　在休闲射击类玩具的配套耗材装填场景中，BB弹快速装弹器是解决高容量弹匣手动装填效率低、弹粒排列错位问题的核心辅助工具，本次设计的主轮作为速装器内部的核心传动执行件，直接决定了装填过程的顺畅度与单轮送弹的准确率。从实际使用场景出发，高容量BB弹匣的进弹口通常为窄缝式结构，手动装填时需要逐粒对齐弹口推送，单匣装填往往需要数分钟，且容易出现弹粒卡滞、排列歪斜导致的弹匣供弹故障，速装器通过主轮的间歇转动，将储弹仓内无序排列的BB弹逐粒卡入轮体的容弹槽内，随轮体转动精准对齐弹匣进弹口完成推送，整个过程无需手动对齐弹粒，单匣装填时间可压缩至十秒以内。

　　设计阶段首先围绕BB弹的标准直径做容弹槽的尺寸匹配，轮体周向均匀分布的容弹槽采用圆弧过渡的半开放结构，槽体深度控制在单颗弹粒直径的三分之二，既保证弹粒进入槽体后不会在转动过程中脱落，又能在轮体转动至出弹位时，让弹粒在推杆作用力下顺利脱离槽体进入弹匣进弹口。轮体的棘爪配合结构是设计的核心难点，主轮需要配合速装器外壳上的弹性棘爪实现单向间歇转动，因此轮体侧面的棘齿齿形采用不对称设计，正向转动时齿面坡度平缓，可降低按压操作的阻力，反向锁止面为垂直于轮体径向的直面，避免按压回弹时主轮倒转导致的容弹槽错位，齿顶做0.2mm的圆角处理，减少棘爪与齿面的长期磨损，延长部件使用寿命。

　　从安装边界来看，主轮的中心轴孔与速装器壳体上的定位轴采用间隙配合，轴孔直径公差控制在H7级别，既保证轮体转动时无明显径向晃动，又不会因配合过紧出现转动卡滞。轮体的轴向厚度与速装器壳体内部的安装槽宽度匹配，轴向预留0.1mm的窜动间隙，避免轮体与壳体侧壁摩擦增大操作阻力。轮体外缘与储弹仓内壁的间隙控制在1mm以内，防止未进入容弹槽的弹粒卡入轮体与仓壁的缝隙中导致轮体卡死。轮体的出弹侧端面与弹匣对接位的导弹槽端面贴合度控制在0.05mm以内，避免弹粒推送过程中出现夹弹、碎弹问题。

　　功能特性层面，该主轮采用对称式周向容弹槽布局，单圈转动可完成6颗BB弹的输送，每一次按压操作对应主轮转动一个槽位，操作反馈清晰，用户可通过按压的触感判断轮体是否转动到位。轮体的材质适配常规的光敏树脂3D打印工艺，壁厚设计为2mm，既保证轮体的结构强度，能够承受按压操作时棘爪的冲击力与推杆的推送反作用力，又不会因壁厚过大导致打印变形。针对原有速装器主轮容易出现的弹粒卡滞、棘齿打滑问题，本次设计特意加大了容弹槽的入口倒角，让储弹仓内的弹粒更容易滑入槽内，同时调整了棘齿的齿距，保证每一次转动的角度精准对齐导弹槽位置，不会出现槽位偏移导致的送弹失败问题。

　　在实际装配验证中，该主轮可直接替换原有损坏的速装器主轮，无需修改速装器的其他壳体与传动部件，安装时仅需将主轮对准定位轴压入，再卡入弹性棘爪即可完成装配，装配后转动无卡滞，按压操作的力度与原厂部件手感一致，连续装填10个高容量弹匣未出现卡弹、棘齿打滑、弹粒破碎等问题，供弹准确率达到100%。轮体的表面无尖锐棱角，所有过渡位置均做圆角处理，避免装配时划伤操作人员，也不会在使用过程中磨损速装器的其他塑料部件。针对不同容量的高容量BB弹匣，该主轮的出弹位尺寸做了通用化设计，可适配市面上绝大多数主流规格的高容量BB弹匣进弹口尺寸，无需针对不同弹匣调整主轮结构，通用性较强。
