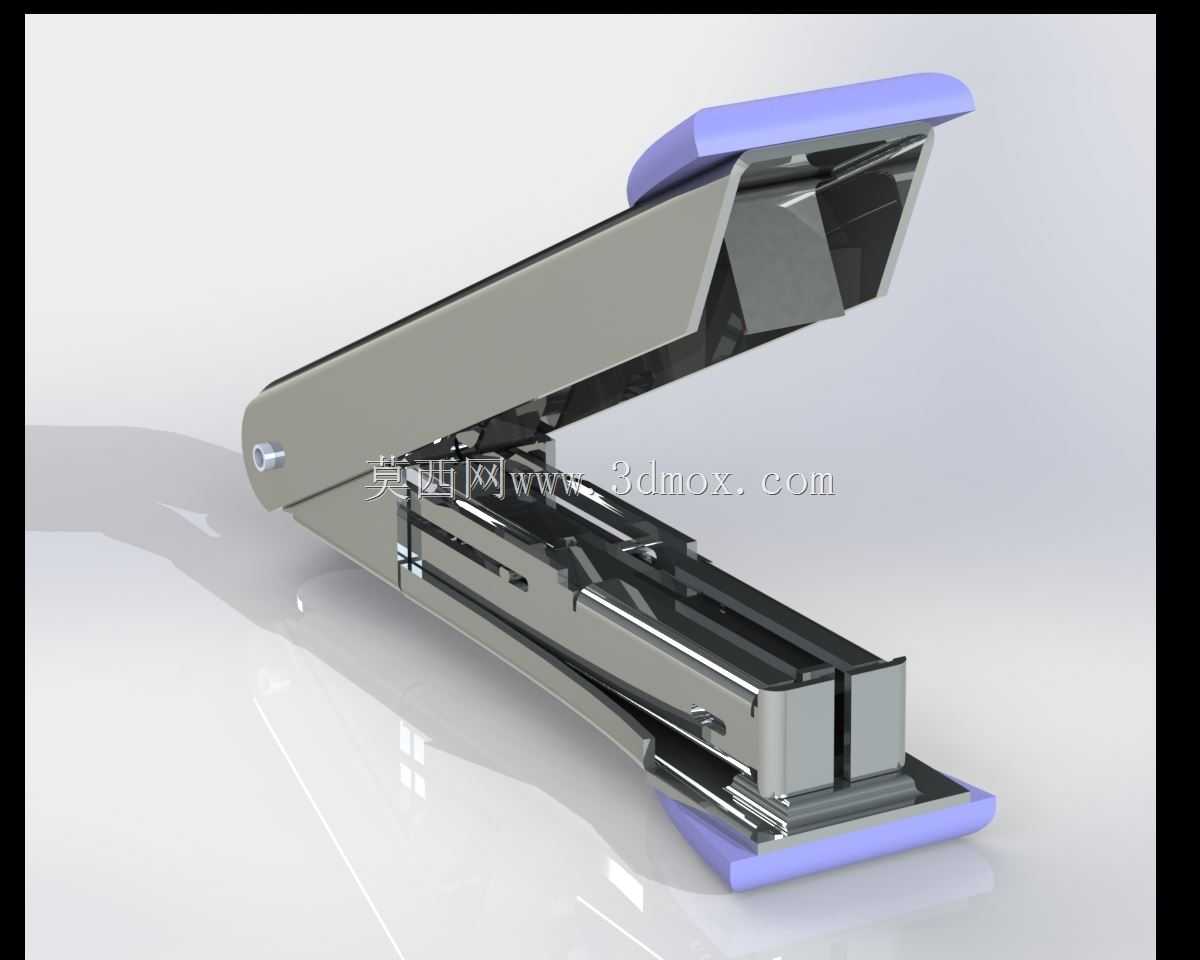

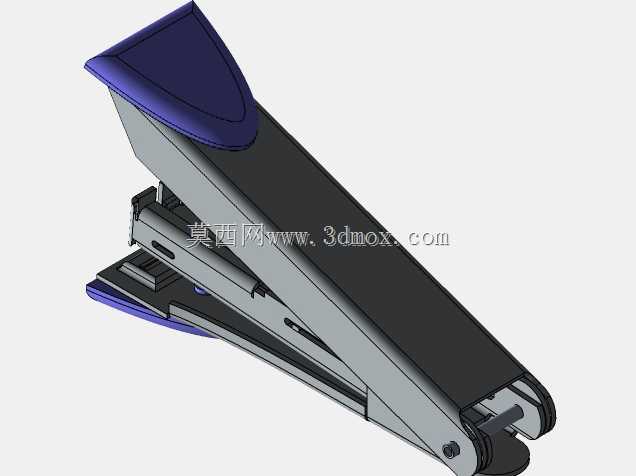

桌面办公用订书机结构设计三维数模

　　日常办公场景里，纸质文件的临时装订、成册固定是高频刚需，订书机作为普及率极高的手动装订工具，其结构可靠性、操作手感直接影响办公效率，本次建模还原的桌面型订书机，覆盖了从手持按压到钉道送钉、砧座弯折成型的全动作链路，可作为文具结构设计参考、手动杠杆机构教学演示样件使用。从实际使用场景出发，这类订书机主要适配桌面办公、学生课业整理、小型文印店临时装订等场景，单次装订厚度覆盖常规20页以内的70g复印纸，无需外接动力，纯手动按压即可完成装订动作，对使用环境无特殊要求，日常放置于桌面不占用过多空间，握持区域做了弧度适配，长时间连续装订也不易产生硌手的问题。结构设计上，整体采用杠杆增力原理，上盖按压端作为力臂输入端，

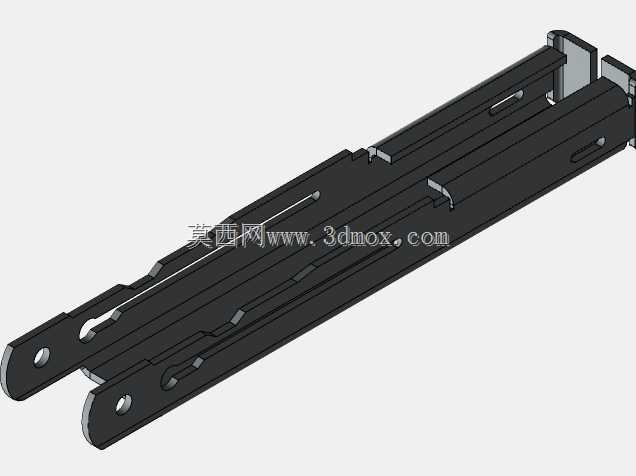

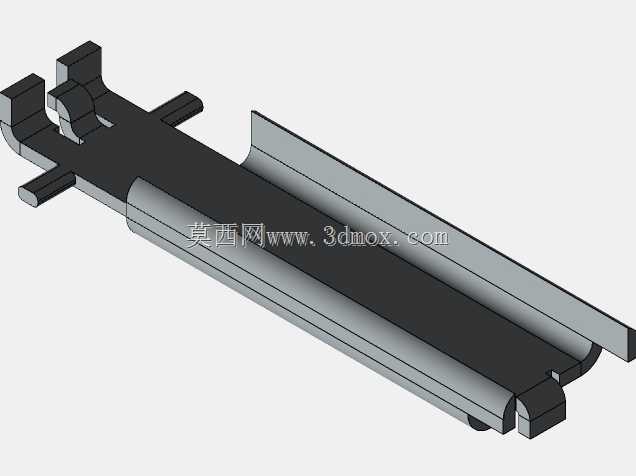

　　通过销轴连接的支架将按压力传递到钉片位置，用较小的按压力就能驱动钉片穿透纸张，降低操作力度要求；钉道部分采用滑槽式结构，内置推钉弹簧与推钉块，每次压合完成后自动将下一个订书钉推送至出钉口，无需手动调整钉位，避免卡钉、空钉的问题；底座部分的砧座做了适配订书钉脚弯折的凹槽，常规装订时钉脚向内弯折实现永久固定，需要临时装订可拆卸时可翻转砧座，让钉脚向外弯折方便后续拆钉，兼顾两种使用需求。外形尺寸方面，整体长度控制在120mm左右，底座宽度40mm，闭合状态下整体高度55mm，放置于桌面时的支撑面足够，按压过程中不会出现侧翻、滑移的问题；安装边界上，各转动副的销轴采用间隙配合，装配时销轴与孔位的单边间隙控制在0.1mm以内，

　　既保证转动顺畅无卡滞，又不会出现旷量过大导致的钉片对位偏移问题；上盖与底座的防滑垫部分采用软质材质，与金属主体部分采用卡扣加粘接的装配方式，无需额外螺丝固定，减少零件数量的同时提升装配效率。从建模细节来看，金属冲压件的折弯圆角、抽壳厚度都按照实际量产的五金件参数设置，钉道内部的让位槽、推钉块的限位凸台都做了完整还原，各运动部件之间的干涉检查全部完成，模拟按压动作时可完整呈现从压下上盖、钉片推出订书钉穿透纸张、钉脚沿砧座凹槽弯折到松开后上盖复位、推钉块自动补位的全流程动作，没有出现运动干涉、行程不足的问题；外观部分的防滑握垫做了微弧面处理，贴合手指按压的接触弧度，底座的防滑垫突出底面0.5mm，放置在光滑桌面时能提供足够摩擦力，

　　避免按压时整机滑动。在结构优化层面，针对传统订书机容易出现的卡钉问题，钉道出钉口位置做了导向收口，保证订书钉送出时始终保持垂直姿态，不会出现歪斜导致的卡钉；杠杆支点的位置经过反复调整，在保证足够压合力的前提下，将按压行程控制在30mm以内，按压到底时不会出现手指碰到底座的问题；推钉弹簧的弹力参数匹配常规订书钉的推送阻力，既不会因为弹力过大导致装钉时推钉块回弹伤人，也不会因为弹力过小导致送钉不到位出现空钉。
