手动 citrus 榨汁器结构设计三维数模

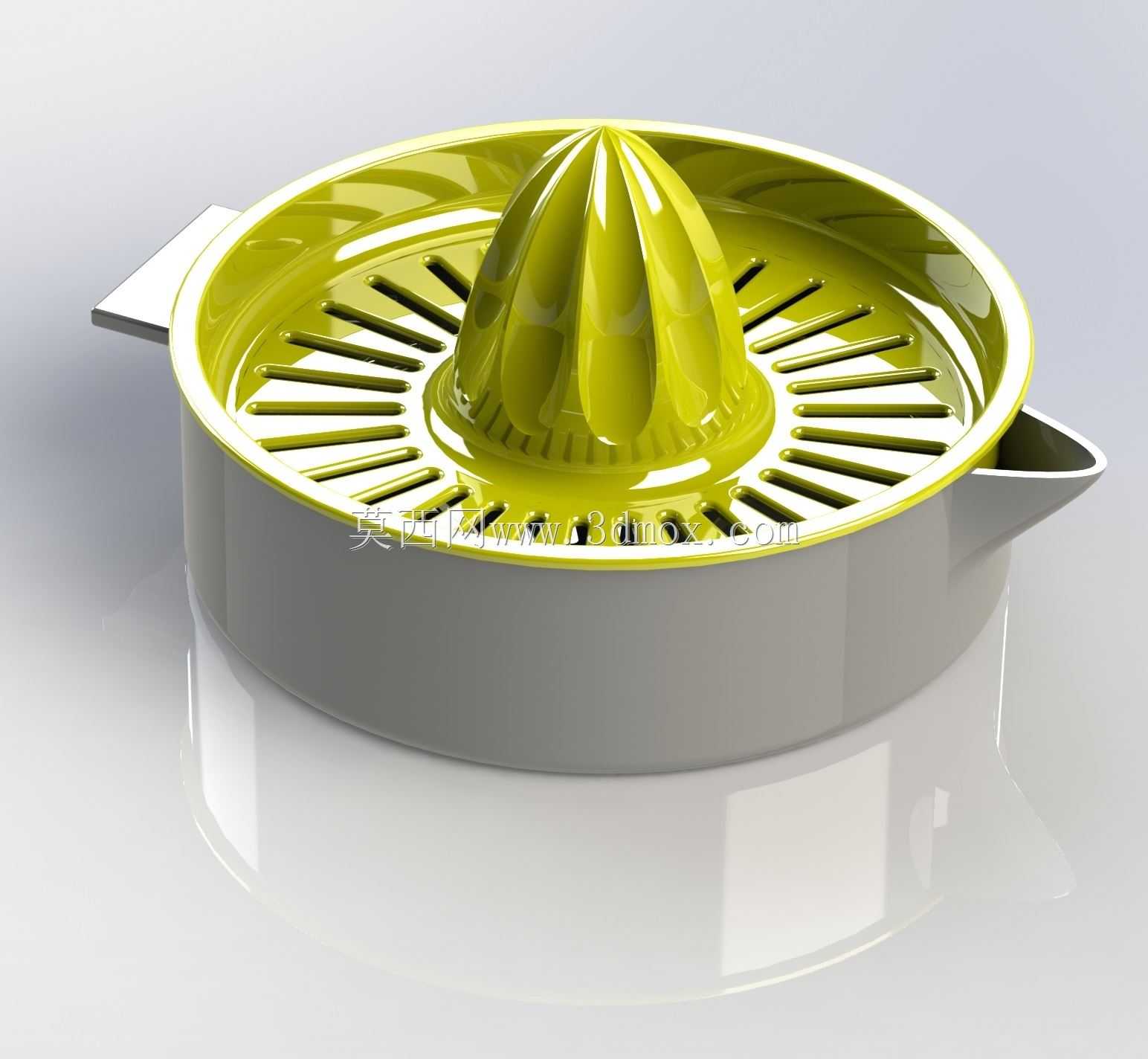

　　这款手动 citrus 榨汁器的结构设计，核心围绕家用厨房场景下的鲜榨果汁需求展开，区别于电动榨汁设备的复杂结构，整体采用分体式组合设计，分为上层压榨滤汁组件与下层接汁容器两部分，无需额外动力输入，完全依靠手动按压旋转 citrus 半果完成榨汁作业，适配柠檬、橙子、西柚等常见芸香科 citrus 类鲜果的压榨需求，日常使用场景覆盖家庭鲜榨果汁调配、饮品店小批量辅料制备、烘焙场景鲜柠檬汁取用等多个民用与小微商用场景。

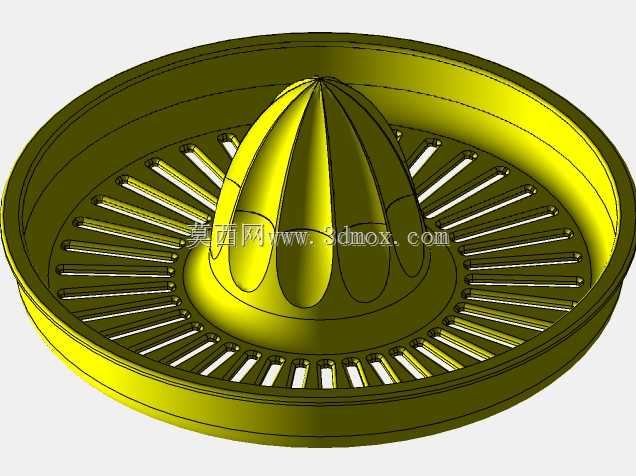

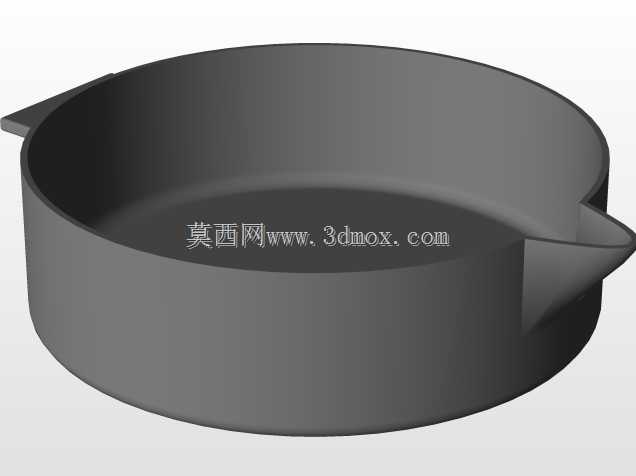

　　从功能特性来看，上层压榨头采用多棱凸起的流线型锥面结构，棱边做了R0.8的圆角过渡，既保证压榨时能够充分刺破鲜果果皮内侧的囊胞，让果汁充分流出，又避免尖锐棱边划伤使用者手部；压榨头周边的滤汁栅格采用等距径向排布，栅格缝隙宽度控制在2.5mm，既能够让果汁快速下漏，又可以有效拦截果籽、粗大果瓤纤维，避免杂质混入下层接汁容器。接汁容器侧边设置一体化导流嘴，倾倒果汁时能够形成稳定的液流，不会沿容器外壁撒漏，容器另一侧设置小尺寸握持耳片，方便使用者在压榨时固定容器，避免施力过程中容器移位。

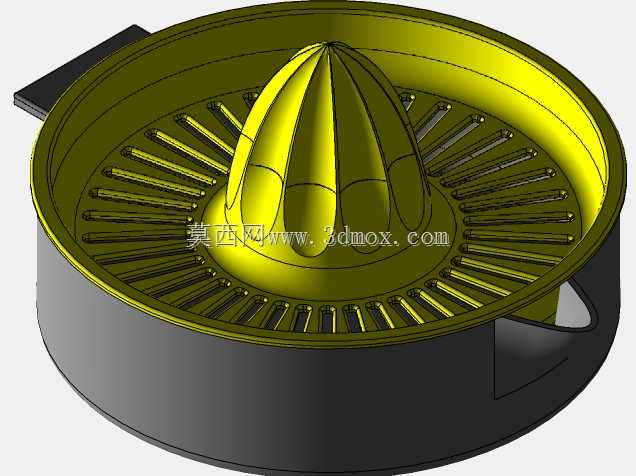

　　设计过程中优先考虑了部件的拆装便捷性，上层滤盘与下层接汁容器采用间隙配合的止口定位，配合间隙控制在0.2mm，无需额外卡扣即可实现稳定组合，使用后可直接拆分清洗，不存在清洁死角，适配日常手洗与洗碗机清洗的使用需求。材质搭配上，上层压榨滤汁组件采用食品接触级硬质塑料，表面做高光抛光处理，降低果瓤残留附着的概率，下层接汁容器采用半透明磨砂质感的同级别食品接触材质，使用者可以直观观察内部果汁容量，避免果汁溢出。

　　外形尺寸方面，整体最大外径为160mm，整体高度为85mm，其中压榨锥头最大直径为65mm，高度为40mm，接汁容器的有效容积为500ml，能够满足单次压榨2-3个中等大小橙子的出汁量需求，日常收纳时可直接放入常规橱柜的碗碟收纳层，不会占用过多厨房储物空间。安装边界上，该器具无额外固定安装需求，使用时仅需放置在水平操作台面即可，底部做了0.5mm深度的环形防滑槽，可搭配硅胶防滑垫使用，施力压榨时不会出现打滑移位的问题。

　　结构受力层面，压榨过程中使用者施加的下压力与旋转力矩，通过上层滤盘的止口结构均匀传递到下层接汁容器的侧壁与底部，接汁容器侧壁做了2°的拔模斜度，壁厚均匀控制在2.5mm，既保证足够的结构强度，承受最大50N的手动按压力时不会出现形变开裂，又尽可能控制整体重量，整机净重控制在180g左右，手持移动轻便。滤盘上的栅格筋条厚度为1.5mm，筋条与压榨锥头的连接处做了R1.5的圆角过渡，避免应力集中，长期使用不会出现筋条断裂的问题。导流嘴的长度为20mm，嘴部做了收窄处理，出液口宽度为8mm，倾倒时液流收束效果好，即使小角度倾倒也不会出现滴漏。握持耳片的厚度为3mm，边缘做了全周R2的圆角处理，握持时不会硌手，能够承受使用者提拉整机满容量果汁时的载荷，不会出现断裂变形。

　　在实际使用逻辑上，使用者仅需将 citrus 鲜果对半横切，将切面朝下对准中心压榨锥头，适度施加下压力同时旋转半果，果汁就会顺着锥面流入滤盘，经过栅格过滤后汇入下层接汁容器，压榨完成后直接提起上层滤盘丢弃果渣，即可从导流嘴倒出果汁，整个操作流程无需额外配件，学习成本为零，适配全年龄段使用者操作。相比电动榨汁设备，该结构无电路组件、无旋转刀片，不存在用电安全隐患，也没有复杂的刀片清洁难题，日常维护成本极低，适合高频次的日常家用场景。
