竞赛机器人转向轮组集成驱动结构

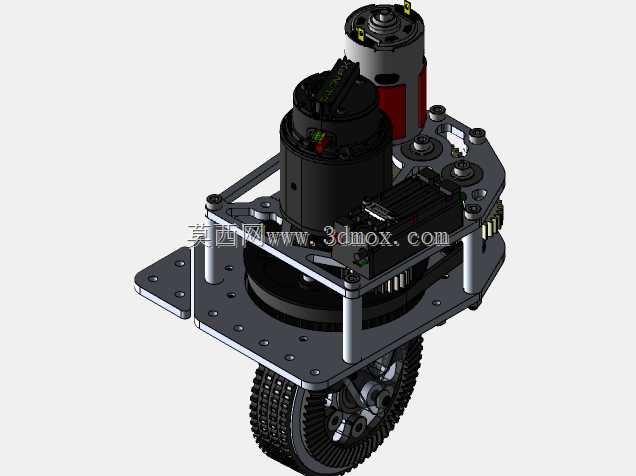

　　该轮组结构面向竞技类移动机器人的转向驱动需求设计，核心解决紧凑安装空间下的动力输出、转向精度与维护便利性平衡问题，常见于青少年机器人竞赛、小型室内巡检移动平台、教育类机器人实训装置等场景，作为整机行走系统的核心执行单元，承担行进动力传递、转向角度执行、行走位移反馈三类核心功能。从结构布局来看，整套组件采用上层动力与转向元件集成、下层轮体落地的分层设计，安装基板为带规则安装孔位的金属平板，可直接通过螺栓固定在机器人底盘的预设安装位上，安装孔位采用通用孔距设计，适配多数竞赛机器人的铝型材底盘或碳纤维板底盘安装标准，安装边界控制在较小的方形区域内，不会过多占用底盘上层的电控、电池布置空间，适配整机重心下沉的布局需求。

　　驱动部分采用直流行星减速电机作为行进动力源，电机输出轴通过齿轮组将动力传递至行走轮，齿轮传动副做了间隙优化，避免正反转切换时的回程误差影响行走精度；转向执行部分集成了独立的转向驱动元件，通过另一组减速齿轮带动整个轮架绕中心转轴转动，实现轮组的360度转向动作，相比传统的差速转向结构，这种单轮独立转向的设计可以让机器人实现更小的转弯半径，甚至完成原地转向动作，适配竞赛场景下的快速避障、精准对位需求。结构优化点集中在三个实际使用痛点上：首先是编码器的安装结构做了调整，配套的齿轮附件采用快拆式设计，日常维护时不需要拆解整个轮组的传动链，即可完成编码器的拆卸与校准，大幅降低赛场应急维修的时间成本；其次是编码器的齿轮啮合间隙做了适配优化，

　　既保证传动过程中不会出现丢步问题，也避免齿轮压合过紧导致的磨损加快、传动阻力增大问题，保证位移反馈的精度稳定，为机器人的自主导航、里程计计算提供可靠的数据支撑；第三是轮体与上层安装架之间的间隙做了重新调整，在保证轮体转动、转向过程中不会与上层结构发生剐蹭的前提下，尽可能压缩整体的竖向安装高度，降低整机的重心高度，提升机器人快速行进、急转过程中的稳定性，避免侧翻风险。轮体采用带细密防滑纹路的橡胶轮面，轮毂为硬质工程塑料材质，兼顾抓地力与结构强度，在室内竞赛场地的PVC地面、地毯地面都能提供足够的摩擦力，避免起步、急停时出现打滑问题。整套结构的支撑立柱采用等长的金属光轴，配合锁紧螺母固定上下层板的相对位置，装配时不需要复杂的调平工序，

　　只要按照预设孔位锁紧即可保证上下传动部件的同轴度，降低装配难度，适合学生团队、非专业加工条件下的快速装配与调试。传动齿轮均采用硬质耐磨材质，长时间往复转动下的磨损量控制在较低水平，能覆盖整个竞赛周期的使用强度，不需要频繁更换易损件。从实际使用的角度看，这套结构不需要额外定制复杂的加工件，所有安装孔位、配合尺寸都做了标准化设计，使用者可以直接根据三维模型导出工程图进行加工，或者直接采购标准件完成组装，大幅缩短机器人行走系统的开发周期，同时结构的容错率较高，即使装配时存在少量的尺寸误差，也可以通过安装孔的间隙、齿轮的啮合余量进行补偿，不会出现卡滞、传动失效等问题。转向模块的转动限位做了内置处理，不需要额外在外部加装限位开关即可通过电控程序实现转向角度的软限位，避免轮组转向过度导致的线缆缠绕问题，所有动力线、编码器信号线都可以顺着支撑立柱的间隙走线，布线整齐，不会在轮组转动时被剐蹭拉扯，提升整机的电气可靠性。
