越野机器人视觉感知处理集成模组结构

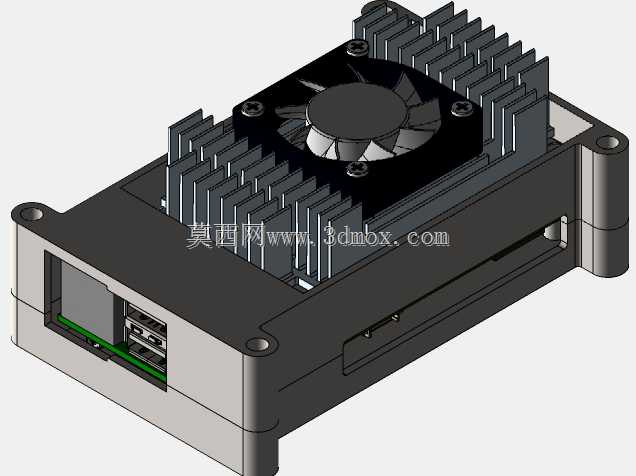

　　这套集成模组的结构设计，核心围绕越野场景下移动机器人的视觉感知与算力承载需求展开，在做整体结构排布时，首先要解决的是高算力核心板在户外颠簸、多尘环境下的持续稳定运行问题，所以顶部直接采用了鳍片式铝挤散热底座搭配主动轴流风扇的组合，鳍片的齿厚、齿间距都经过匹配，既保证足够的散热面积带走核心板满负载运行时的热量，又不会因为齿距过密在越野多尘环境下快速积灰堵死散热风道，风扇通过四颗减震螺丝固定在散热鳍片中心位置，避免运行时的震动传递到下方的载板和摄像头组件，影响成像清晰度。

　　模组的主体外壳采用硬质铝合金一体铣削成型，侧壁做了加厚的安装凸耳，凸耳上预留的安装孔位可以直接适配越野机器人底盘的标准安装孔距，安装边界上整体宽度控制在120mm以内，长度不超过180mm，整体高度包含顶部散热结构控制在70mm，不会占用过多的底盘上部安装空间，也不会和机器人上搭载的其他传感器比如激光雷达、GPS天线产生结构干涉。外壳的两侧做了内凹的走线槽位，前端预留的开口刚好露出载板上的高速接口，包括USB数据接口、以太网接口以及供电接口，接口周围做了一圈凸台结构，后续可以搭配防水胶圈实现接口区域的防尘防水，满足户外越野场景下的防护需求。

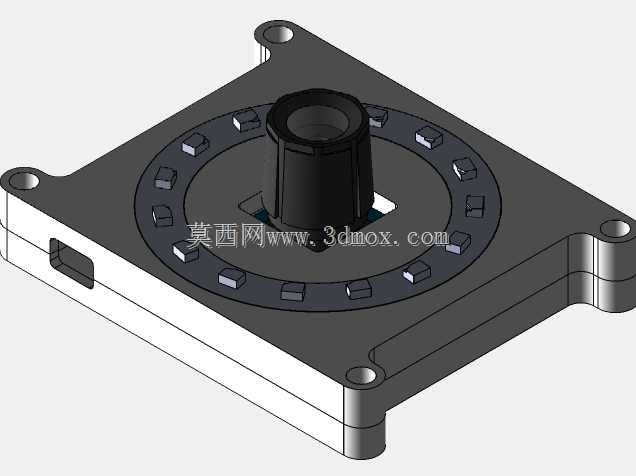

　　内部的载板固定采用分层式结构，J120载板通过四颗铜柱固定在外壳底部的定位凸台上，载板和外壳底部之间预留了3mm的间隙，既可以避免载板背面的元器件和金属外壳直接接触造成短路，也能形成底部的辅助散热风道，空气从外壳两侧的进风槽进入，带走载板上供电模块、接口芯片的热量后从顶部风扇位置排出。前端集成的PSEye摄像头模块带有PCM供电的LED补光环，补光环的固定结构直接和外壳前端的安装位做了一体化设计，摄像头镜头中心和模组安装基准面的高度差控制在精准范围内，保证视觉感知的光轴和机器人底盘的水平基准保持一致，减少后续视觉算法的标定工作量，LED补光环的供电线路直接通过载板上的预留排针取电，不需要额外走外部飞线，避免越野颠簸过程中线缆松脱的问题。

　　在实际的越野机器人应用场景中，这套模组可以直接作为核心视觉感知单元，承担环境图像采集、视觉导航、障碍物识别的算力支撑与图像输入功能，不需要额外搭配独立的算力盒与摄像头支架，整体集成度高，抗震动性能好。设计过程中特意将所有的固定螺丝都采用统一规格的内六角螺丝，方便野外作业时的维护拆装，外壳的边角都做了R3的圆角处理，避免安装维护时划伤操作人员，也减少越野过程中树枝、杂草等外物勾挂的概率。散热风扇的供电直接从载板上的温控供电接口取电，可以根据核心板的温度自动调节风扇转速，在低负载工况下降低风扇转速减少能耗与进灰量，满负载时全速运行保证核心温度控制在合理区间。模组的后端预留了存储介质的插拔开口，不需要拆开整个外壳就可以更换系统存储介质，方便现场调试时的系统更新与数据拷贝。

　　从结构强度角度看，外壳的壁厚设置为2.5mm，安装凸耳位置做了局部加厚到4mm，能够承受越野场景下不超过10g的冲击震动，不会出现结构变形导致内部载板移位、接口松脱的问题。摄像头的安装位置做了微调结构，可以在小范围内调整镜头的俯仰角度，适配不同底盘高度的越野机器人安装需求，调整到位后通过侧面的顶丝固定，不会在行进过程中出现角度偏移。LED补光环的照射角度和摄像头视场角做了匹配，保证夜间或者暗光环境下补光范围刚好覆盖摄像头的成像区域，不会出现补光不均或者局部过曝的问题，供电回路中预留了滤波电容位置，可以减少供电波动对LED亮度以及摄像头成像的干扰。
