带波顿管导管的水平滑阀支架结构

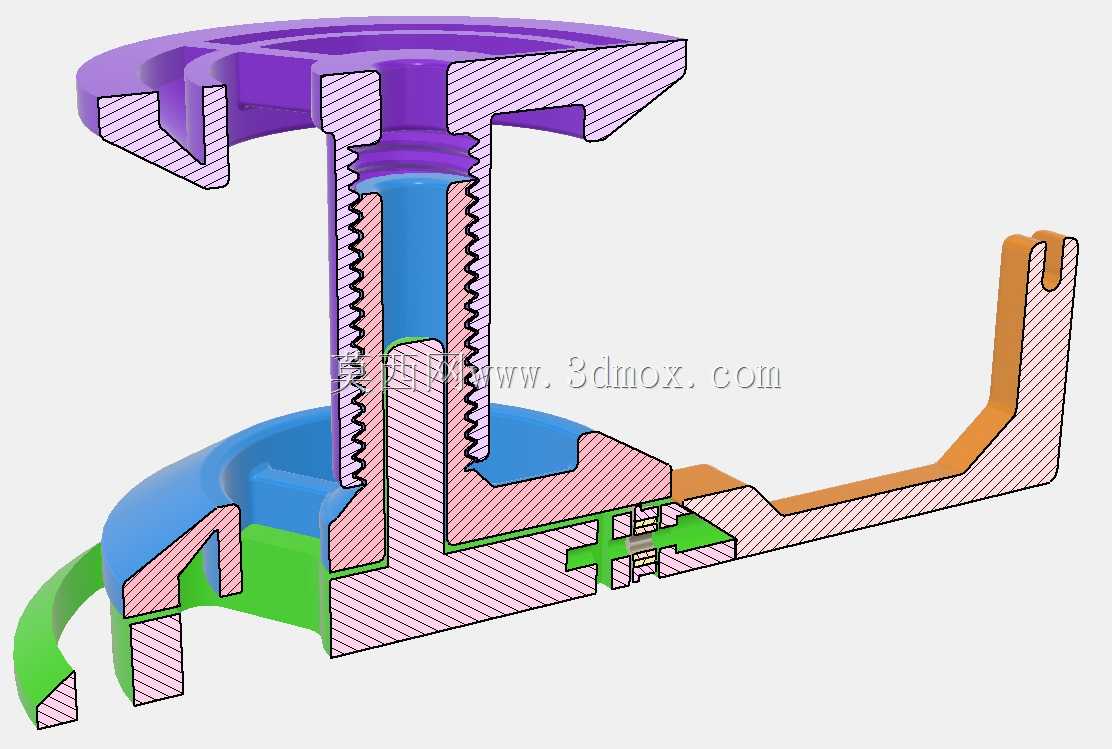

　　在流体压力测控、小型气液回路集成的场景里，这类带波顿管导管的水平滑阀支架，是衔接压力传感元件、滑阀调节机构与外部管路的核心支撑构件，常见于台式实验气路、小型液压试验台、便携压力校准装置这类对安装空间有紧凑要求的设备上，区别于常规立式阀架，它采用水平延展的布局逻辑，能在有限的设备台面空间里，同时完成滑阀的定位、波顿管的走线防护、管路接口的对位固定，避免多部件零散安装带来的管路扭曲、阀件操作卡滞问题。从实际功能来看，这个支架并非单一的承载件，上部的带内螺纹套筒结构，是用来旋接水平滑阀的调节手轮与阀杆组件，内螺纹的牙型匹配常规滑阀的外螺纹安装端，套筒内壁做了阶梯限位，能保证阀杆旋入后行程方向与支架基准面垂直，

　　不会出现偏磨导致的调节阻尼不均；套筒下方延伸的立式支撑筋，做了等厚的剖面加强，从套筒根部一直延伸到水平底板，既减少了注塑或3D打印成型时的壁厚不均问题，也能承受手轮调节时的侧向扭力，不会因为频繁拧动阀件出现支架根部开裂。水平延伸的臂状结构是专门为波顿管导管预留的走线路径，臂身的开槽刚好能嵌入波顿管的防护导管，槽内的限位凸点能卡住导管外壁，避免设备移动或者管路受拉时，波顿管与滑阀、传感端的接头出现松脱，要知道波顿管作为压力传感的核心弹性元件，一旦安装位置出现偏移，会直接导致压力检测的零点漂移，这个走线槽的弧度特意做了R角过渡，没有尖锐棱角，不会在穿管时划伤波顿管的金属外壁，也能让导管保持自然的弯曲半径，

　　避免硬折导致的管路堵死或者弹性失效。下部的环形基座结构，是整个支架的安装基准面，基座内侧的卡槽用来匹配设备面板上的安装凸台，不需要额外打多个固定螺丝，只要旋转卡入就能完成初步定位，基座上预留的三个小凸台是用来穿装紧固螺钉的，安装孔的位置做了沉头设计，螺钉拧入后不会突出基座底面，保证支架安装后与安装面完全贴合，不会出现倾斜导致的阀杆对位偏差。从设计思路上看，整个构件采用了一体化的结构设计，把原本需要分开制作的阀座、走线槽、安装基座三个零件整合为一个整体，减少了装配时的零件数量，也消除了多零件拼接带来的累积误差，剖面的壁厚设计遵循了均匀等厚的原则，不同功能区域的壁厚差控制在1mm以内，不管是采用3D打印快速打样，还是采用注塑批量生产，

　　都能有效避免成型时的缩痕、翘曲问题；不同功能区域用不同的剖面填充区分，也是为了在轻量化的前提下保证结构强度，比如受力较大的套筒根部、支撑筋位置采用实心填充，而走线槽、安装臂这些受力较小的区域采用适当的空心结构，能在保证刚性的前提下减少材料消耗，降低整体重量。从安装边界来看，上部套筒的内螺纹规格适配常规M12×1.5的滑阀安装螺纹，阀杆的允许行程长度不超过15mm，水平臂的延展长度从支架中心到末端为42mm，刚好能覆盖常规小型滑阀到压力传感接口的管路距离，下部基座的最大外径为38mm，安装时只需要在设备面板上开直径36mm的安装孔就能完成卡装，整体的垂直高度从基座底面到套筒顶端为58mm，不会占用过多的垂直安装空间，适配台面厚度在1mm到3mm之间的薄型设备面板，安装后水平臂的下表面与安装面之间预留了2mm的间隙，能避免波顿管导管贴在安装面上被磨损，也给管路接头的安装预留了操作空间。在实际使用中，这个支架能让滑阀的调节操作更顺手，水平布局的手轮位置刚好在操作人员的手指自然活动范围内，不需要抬臂或者探身就能完成压力调节，波顿管顺着支架的走线槽排布后，整个阀组的管路走向清晰，不会出现多根管路缠绕的问题，后期维护时只要拆开支架的紧固螺钉，就能把整个阀组连同支架一起拆下来，不需要逐个拆卸管路接头，大幅降低了维护的拆装工作量。
