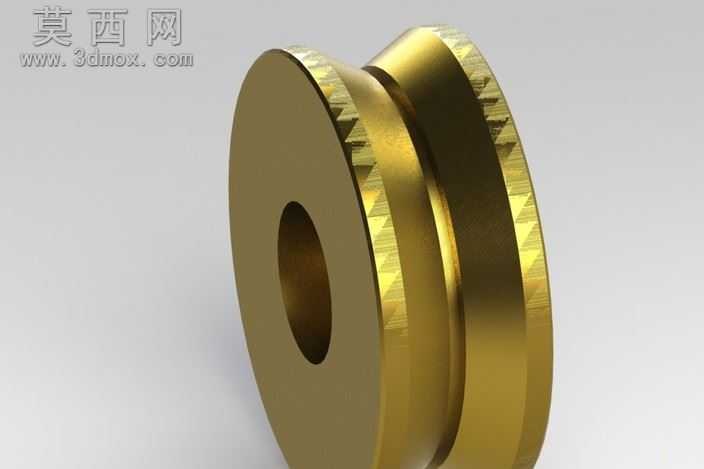

黄铜材质V型槽导向导辊结构设计

该导辊三维模型采用SolidWorks完成全参数化建模，建模过程以回转体特征为核心基础，首先通过草图绘制导辊的轴向截面轮廓，精准定义中心安装通孔的内径尺寸、辊体的外圆直径、V型导向槽的槽宽、槽深与槽面倾角，同时对辊体两侧端面的齿状防滑结构进行逐圈阵列特征构建，保证每一处齿形的角度、深度与周向间距完全一致，避免建模过程中出现特征错位或尺寸偏差。模型完成基础实体构建后，对所有锐边进行统一的倒角与圆角处理，还原实际机械加工中的工艺细节，避免零件出现应力集中的结构缺陷，同时匹配真实机加工零件的边缘特征。材质渲染阶段选用黄铜金属材质，调整材质的金属度、粗糙度与反射参数，还原黄铜材质特有的暖金色金属光泽，同时对V型槽的工作面、辊体外圆面、中心安装孔内壁分别设置不同的粗糙度参数，区分加工面与非加工面的视觉差异，两侧齿状结构的边缘通过光影调整突出其滚花加工后的纹理质感，让渲染效果贴近真实黄铜零件的加工成品状态。结构设计上，该导辊采用中心通孔的安装形式，可适配对应直径的安装轴实现自由转动，中部的V型导向槽可对绳索、金属线材、窄带类传动介质进行精准导向，限制传动介质的轴向窜动，保证传动过程的稳定性，两侧的齿状滚花结构既可以提升辊体端面的摩擦力，方便安装过程中的夹持固定，也可在特定场景下作为辅助传动的接触面，适配不同的使用需求。设计过程中充分考虑了零件的加工可行性，所有结构尺寸均符合常规五金零件的加工公差要求，回转体结构可直接通过数控车床完成主体加工，端面齿形可通过滚花工艺一次成型，无需复杂的多工序加工，能够有效降低零件的生产制造成本，同时黄铜材质本身具备优异的自润滑性能与耐磨性能，可在无额外润滑的工况下长期稳定工作，适配多种轻载导向传动的使用场景，模型的所有特征均保留完整参数，可根据实际使用需求快速调整尺寸，适配不同的安装空间与导向载荷要求。
