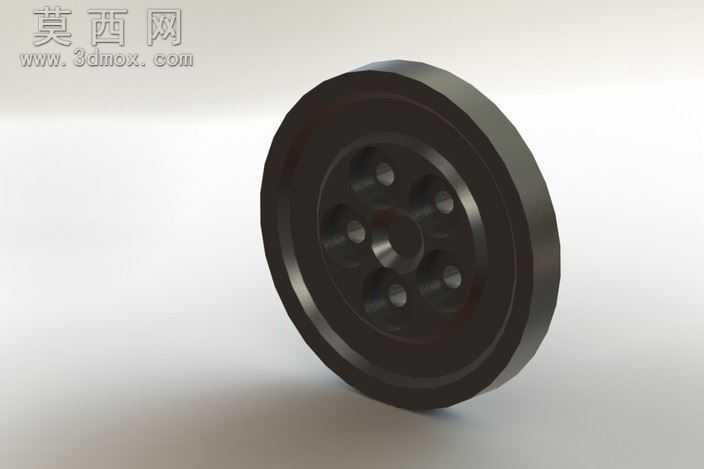

带减重孔结构的圆盘式轮毂三维设计

本作品为圆盘式轮毂结构的三维建模设计，整体采用回转体对称式布局，建模过程依托参数化三维设计软件完成，首先以中心旋转轴为基准绘制轮毂的轴向截面草图，通过旋转凸台命令生成轮毂的基础实体轮廓，精准控制轮毂的外径、轴向厚度、中心安装孔的孔径与深度尺寸，保证整体回转结构的同轴度公差符合机械装配要求。在基础实体完成后，针对轮毂的轻量化需求进行结构优化，在轮盘的环形辐板区域均匀排布六个圆形减重通孔，减重孔沿中心轴呈圆周等距分布，建模时先绘制单个减重孔的截面草图，通过拉伸切除命令生成单个孔特征后，使用圆周阵列命令完成全部孔位的创建，严格保证每个减重孔的中心距、孔径尺寸一致，相邻孔位的夹角误差控制在合理范围内，在不降低轮毂结构强度的前提下有效降低零件整体重量，减少材料消耗。轮毂的外缘设计有凸起的轮缘挡边结构，通过对基础旋转实体的外缘轮廓进行尺寸调整，生成带有阶梯限位结构的轮缘，可适配对应规格的轮体配件安装，避免配合部件出现轴向窜动。中心安装孔区域设计有内凹的定位沉台，沉台与中心通孔保持同轴，可与安装轴的轴肩结构配合实现精准定位，降低装配时的对位难度。材质渲染阶段选用哑光黑色金属材质，模拟铸铁或硬质合金的表面质感，调整材质的粗糙度、反光度参数，还原金属零件经机加工后的细微表面纹理，同时添加柔和的环境光影效果，通过多角度打光凸显轮毂的轮廓层次与结构细节，让减重孔、轮缘、中心沉台的结构特征清晰呈现。整体设计遵循机械零件的设计规范，所有特征的尺寸参数均预留可编辑接口，可根据实际使用场景的载荷、安装尺寸需求快速调整参数，适配不同规格的传动、行走机构使用需求，结构设计兼顾强度与轻量化要求，回转对称的结构也适配常规的车削、钻削加工工艺，具备实际生产参考价值。
