像素风格地雷斧创意工具三维数模

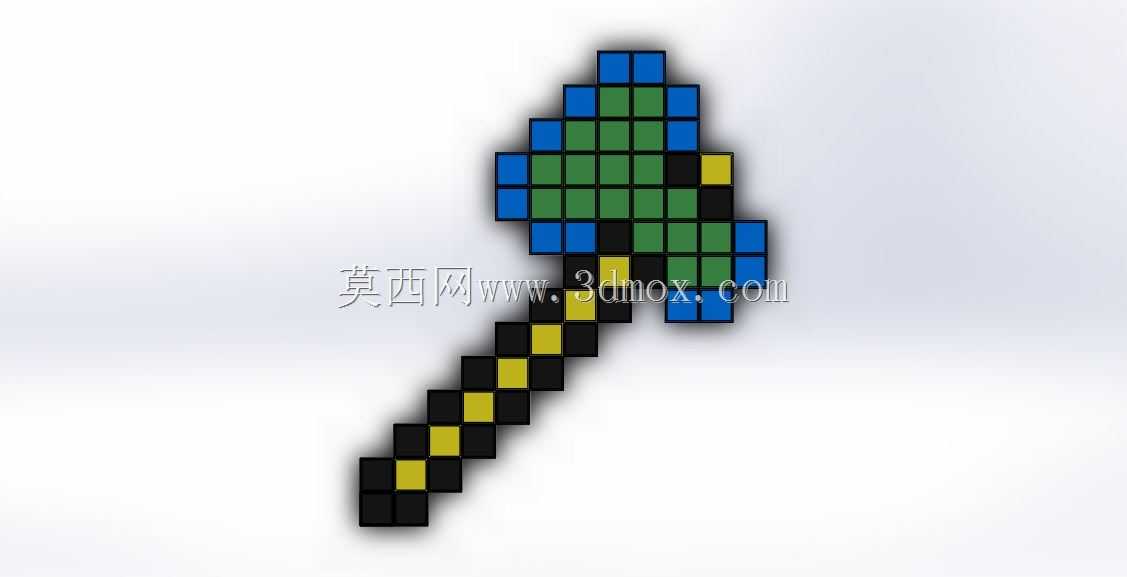

　　这款像素风格地雷斧的三维设计，最初是面向创意手工制作、桌面摆件开发以及像素类游戏周边衍生场景做的结构落地，区别于常规工业级五金斧具的厚重工业感设计，整体走复古像素块面化的造型路线，所有结构棱边都做了等尺寸方块拼接处理，完全还原8bit像素视觉效果的同时，兼顾了实体制作的结构强度要求。从实际用途来看，该模型既可以通过3D打印直接制作成桌面装饰摆件、cosplay活动的手持道具，也可以在调整内部填充密度后作为轻型手工敲击工具使用，适配软质工件的轻量敲击、手工皮具制作的敲边作业，或是文创类手作工坊的辅助工具，不会像金属斧具那样存在过高的使用安全风险。设计过程中没有采用常规的曲面建模思路，而是以10mm边长的标准立方体作为基础建模单元，

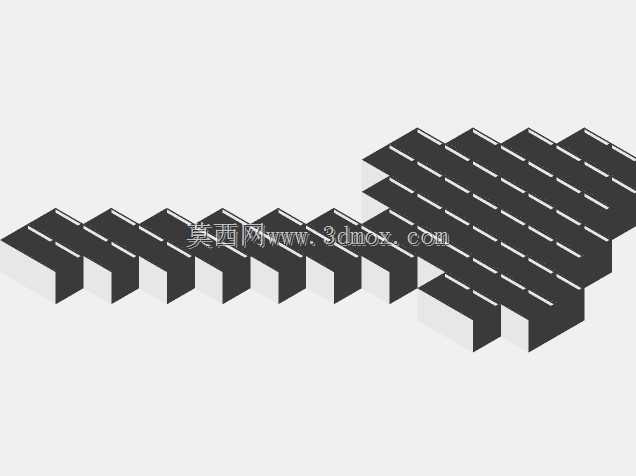

　　沿着斧具的传统功能轮廓做块面堆叠：斧头部的敲击端做了三层方块加厚处理，保证敲击接触面的结构完整性，避免打印或者注塑生产时出现薄壁破损；斧柄部分采用交错方块拼接的结构，每一个像素块都和相邻块做了0.2mm的嵌入重叠，消除拼接缝隙的同时提升整体抗弯折强度，握持段的方块排布特意做了符合人体工学的弧度偏移，没有做成完全笔直的生硬造型，握持时的贴合度比直柄结构提升不少，长时间持握也不会出现硌手的问题。外形尺寸上，整体轴向长度控制在210mm，斧头部最大宽度为85mm，厚度方向统一为30mm，所有外凸的像素块都做了0.5mm的圆角倒钝处理，没有尖锐棱角，不管是作为摆件陈列还是手持使用都不会划伤接触面或者使用者手部。安装边界方面，

　　模型做了分体式组装结构，斧头部和斧柄采用标准的10mm见方的插接榫卯结构，不需要额外粘接就可以完成组装，拆分后的单个部件尺寸都控制在120mm以内，完全适配桌面级FDM3D打印机的常规打印成型尺寸，不需要做大尺寸拆分就可以直接上机生产；如果是用于注塑开模量产，所有块面的拔模斜度都统一做了1.5度的预留，没有倒扣结构，模具结构简单，量产开模成本远低于常规曲面造型的五金工具。结构设计上特意规避了传统斧具的金属配重需求，整体采用等壁厚设计，壁厚统一为2.5mm，如果作为敲击工具使用，可以在斧头部的中空腔体里填充钢珠或者配重铅块，调整整体重心到斧颈位置，提升敲击时的力矩传递效率，不需要额外修改外部造型就可以适配不同使用场景的重量需求。

　　表面的像素色块做了0.3mm的凸台设计，后期不管是喷涂分色还是多色打印，都可以依靠凸台定位做精准分色，不需要额外做遮罩处理，大幅降低后期表面处理的工作量。和常规的写实斧具模型不同，这款设计的所有结构都没有做无意义的曲面过渡，每一个方块单元都对应实际的结构受力点，斧颈位置作为应力集中的区域，特意做了四个方块的交叉补强，避免敲击时出现斧头和斧柄断裂的问题，哪怕是采用PLA材料打印，填充率设置在20%的情况下，也可以承受5kg以内的敲击冲击力，完全满足轻型手工工具的使用强度要求。
