多色拼接款钢笔防护笔帽结构设计

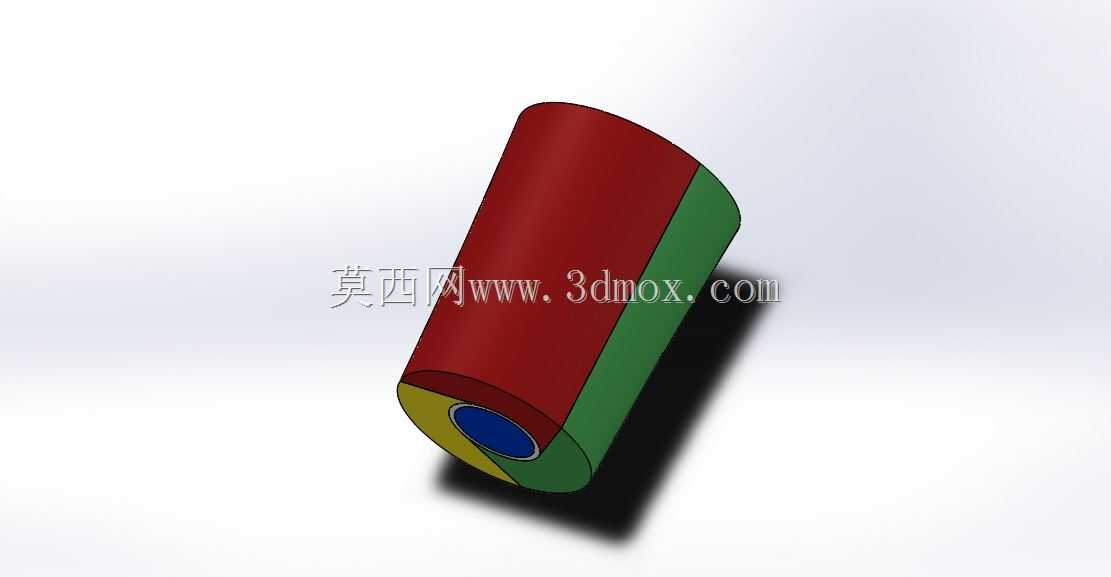

　　日常书写场景中，钢笔笔尖属于高精度易损结构，外露状态下一旦发生磕碰、剐蹭，轻则导致笔尖铱粒错位影响书写顺滑度，重则直接造成笔尖开缝变形、供墨通道堵塞，直接造成书写工具报废，笔帽作为钢笔的核心防护配件，其结构设计直接决定了钢笔的便携安全性与使用寿命。这款笔帽采用三段式拼接柱体结构，主体为等直径圆柱造型，适配常规直径的钢笔笔身前端，整体外表面做分色区域划分，不同色块对应独立的结构拼接单元，装配后形成完整的封闭防护腔体。从结构功能来看，笔帽内腔设置有同轴定位台阶，靠近开口端的内腔直径与钢笔笔握前端的外径做间隙配合设计，配合公差控制在0.02-0.05mm区间，既可以保证笔帽插拔时的顺畅度，不会出现过紧卡滞或者过松易脱落的问题，

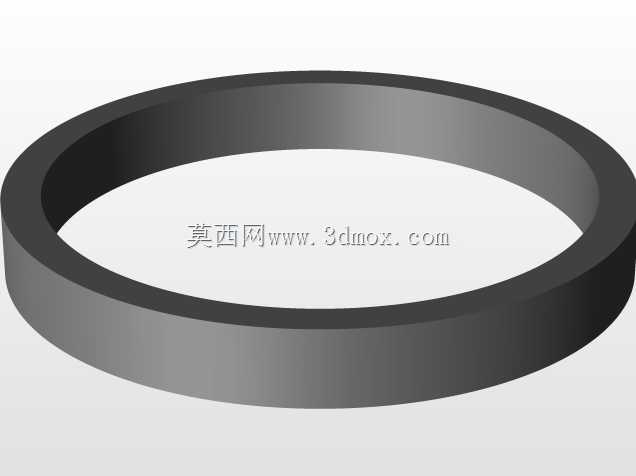

　　同时台阶面可以在笔帽插合到位后形成轴向限位，避免笔帽过度套入挤压笔尖部件。内腔最内侧设置有弹性抵接结构，当笔帽完全扣合时，该结构会轻轻抵在笔尖前端的护管位置，避免运输或者携带过程中笔尖在笔帽内部发生窜动剐蹭，同时可以在笔帽内部形成相对封闭的空间，减少笔尖墨水的挥发速度，降低钢笔长期放置不出墨的概率。从设计思路层面，这款笔帽没有采用传统的一体式注塑或者金属拉伸结构，而是选择分块拼接的方案，一方面可以通过不同色块的搭配提升外观辨识度，满足不同用户的审美需求，另一方面分块结构可以单独更换磨损的局部部件，比如笔帽开口端的配合环如果长期插拔出现磨损松旷，不需要整体更换笔帽，仅替换对应环件即可恢复配合精度，降低使用维护成本。外形尺寸方面，

　　笔帽整体长度控制在45mm左右，外径12mm，属于常规便携钢笔的适配尺寸，不会因为笔帽过长导致整笔携带时占用过多笔袋空间，外表面没有突出的卡扣或者装饰结构，整体为光滑柱面，插拔时不会勾刮衣物或者笔袋内衬。安装边界上，这款笔帽不需要额外的辅助固定结构，依靠自身内腔的配合公差即可实现与笔身的可靠连接，适配的钢笔笔身前端外径范围为10.8-11.2mm，笔尖外露长度不超过15mm的常规钢笔产品都可以适配使用，不需要对原有笔身结构做任何修改。在实际应用场景中，除了日常民用书写场景，这类结构的笔帽也可以适配工业标记用钢笔、工程绘图针管笔等专业书写工具，其封闭防护结构可以在车间、户外测绘等复杂环境下，避免粉尘、水汽接触笔尖造成供墨堵塞，

　　柱形光滑外表面也方便操作人员戴手套时插拔笔帽，不会因为表面有凹凸结构造成勾挂。结构设计过程中，拼接面采用错位止口设计，不同色块的拼接单元之间通过止口定位配合，粘接或者卡扣装配后不会出现径向错位，保证笔帽整体的圆柱度，避免拼接处出现台阶影响握持手感，同时拼接缝做密封处理，防止外界液体从拼接缝隙渗入笔帽内部污染笔尖。笔帽的端部做圆角过渡处理，没有尖锐棱角，日常携带时不会划伤皮肤或者其他随身物品，开口端做0.5mm的倒角引导，插合时可以自动导正笔身位置，不需要刻意对准即可顺利扣合，提升日常使用的便捷性。
