开启状态铝制易拉金枪鱼罐头结构

　　日常做食品包装线配套工装设计时，常需要用到食品金属容器的三维数模做干涉校验，这款开启状态的金枪鱼罐头模型，刚好能覆盖易拉盖开启后的全形态结构验证需求。先从实际应用场景来说，这类小型马口铁铝制易拉罐头，广泛用于即食水产、酱料、休闲食品的封装，在食品灌装生产线的旋盖、检测、装箱工位，做设备与工件的适配仿真时，不能只使用闭合状态的罐头数模——因为易拉盖拉起后，拉环的突出高度、盖体翻折的角度，都会和工位的拨叉、导向条、检测探头产生空间干涉，很多生产线调试时出现的卡罐、刮盖问题，都是因为前期仿真只考虑了闭合罐体的尺寸边界，忽略了开启状态下的结构外凸量。

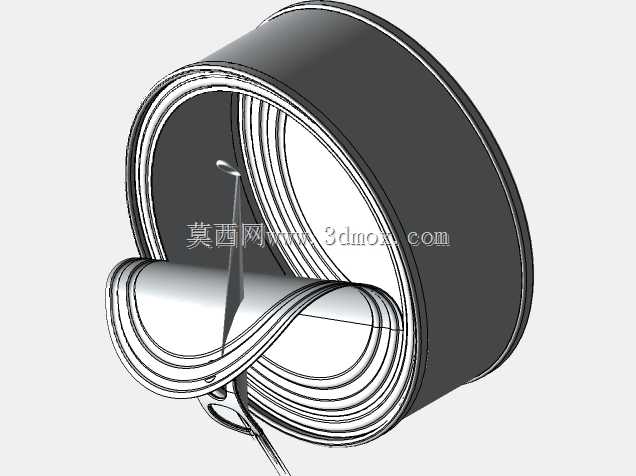

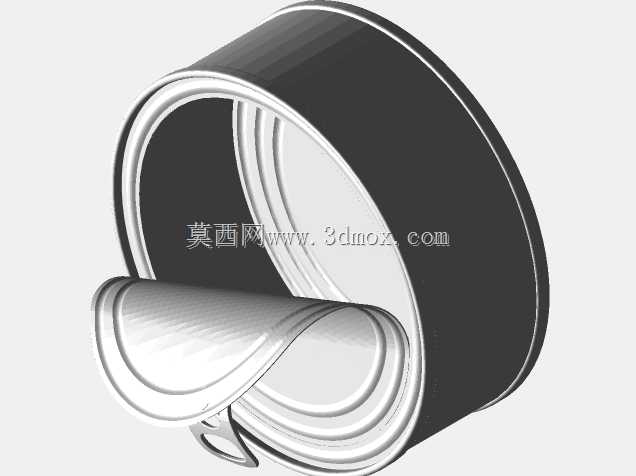

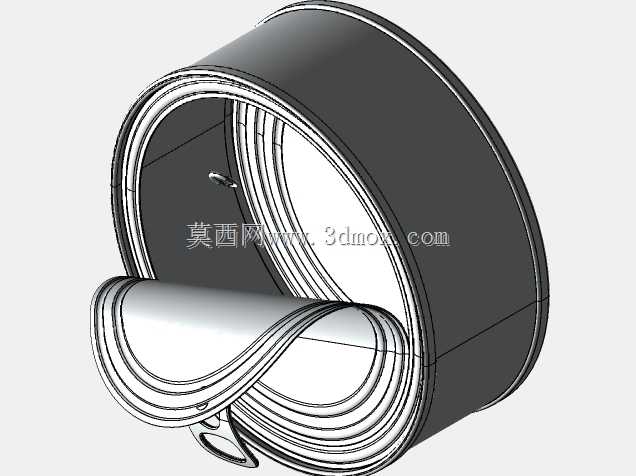

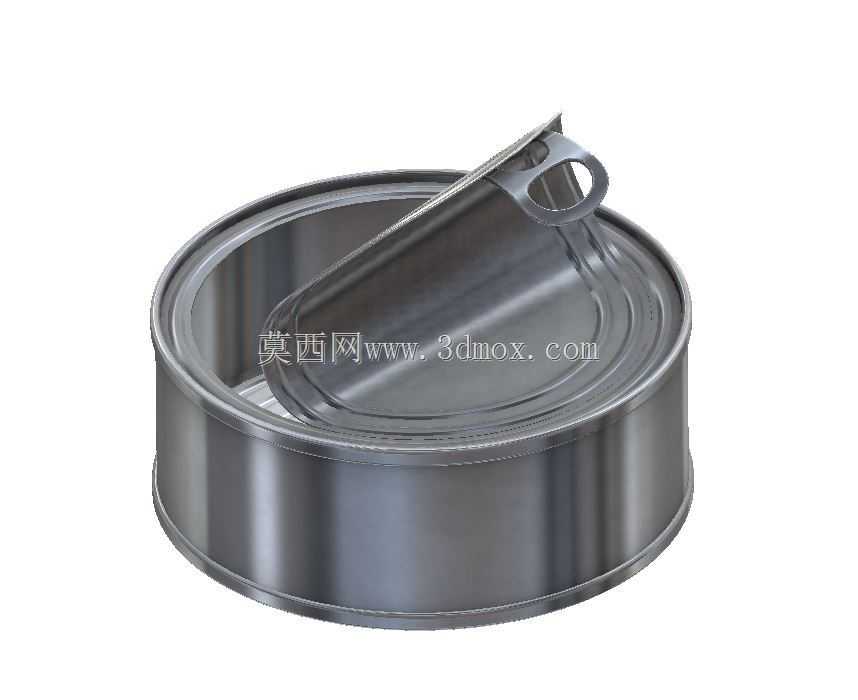

　　从产品功能特性来看，这款模型还原了易拉盖开启后的真实形态：拉环完全拉起至与盖面呈近90度的位置，盖体的预刻痕完全断裂，掀起的盖片沿连接边翻折，罐身的卷边结构、罐体的薄壁金属质感、盖片与罐口的连接铆点都做了精准还原。做结构设计时要注意，这类罐头的罐身采用0.18-0.22mm厚度的镀铬马口铁冲压卷焊成型，罐口的三重卷边结构是密封核心，卷边的厚度、叠接率直接影响封装后的密封性，模型里的卷边轮廓完全按照实际量产罐头的尺寸做了还原，可直接用于卷封轮的轮廓设计参考。易拉盖的拉环采用铝制冲压铆接，铆点的位置在盖片中心偏上位置，开启后拉环的最高突出点距离罐身顶面的高度约为12mm，这个尺寸是做装箱工位隔板间距设计、视觉检测工位焦距调整的关键参数，之前做某水产罐头生产线的视觉检测工位时，就因为没考虑开启后拉环的高度，把检测探头的安装高度设低了，导致探头被拉环刮坏，后来用开启状态的罐头数模重新做空间校验，才把安装高度调整到安全范围。

　　再说到设计思路，这款模型没有做过度的简化，罐体的薄壁特征、盖片翻折后的圆弧过渡、拉环的指扣镂空结构都做了实体建模，而不是用贴图代替，在做装配仿真、运动干涉检查时，不会因为模型面的缺失出现计算错误。罐身的直筒段高度与直径的比例约为1:2.3，这个比例是金枪鱼罐头的经典规格，单罐净含量通常在80-100g，对应的罐身外径约85mm，罐体总高度（闭合状态）约37mm，开启后拉环最高点的总高度约49mm，这些尺寸边界在做输送线的护栏间距、拨盘的槽型设计时都可以直接参考。另外，模型还原了金属薄板冲压后的轻微圆角过渡，没有做尖锐的直角处理，符合实际冲压件的工艺特征，不会出现数模和实物不符导致的工装加工报废问题。

　　从安装与适配边界来说，这类罐头在生产线输送时，通常是直立放置在输送链板上，罐底与链板的接触面积为整个罐底平面，输送时的导向护栏与罐身的间隙通常留2-3mm，当罐头处于开启状态时，翻折的盖片会向一侧突出约8mm，所以在做开启后罐头的回收、检测工位设计时，护栏的间隙需要额外留出这个突出量，不然会刮到翻起的盖片，把盖片压回罐内或者把罐头刮倒。另外，拉环的指扣镂空内径约15mm，这个尺寸如果是做易拉盖开启力检测的工装，夹具的插销直径要比这个尺寸小2-3mm，才能顺利插入拉环完成拉力测试，模型里的拉环镂空尺寸完全符合量产标准，可直接用于检测工装的设计参考。

　　平时做教学演示或者包装结构方案展示时，这款开启状态的模型也能直观展示易拉盖的开启原理，比闭合状态的模型更有展示性，能清晰看到预刻痕的断裂位置、盖片与罐口的连接结构，方便给新入行的结构工程师讲解金属易拉盖的密封与开启逻辑，不用额外做剖切处理就能看到内部的罐口台阶结构，减少建模的重复工作量。
