ABB配套流量测量用信号转换装置

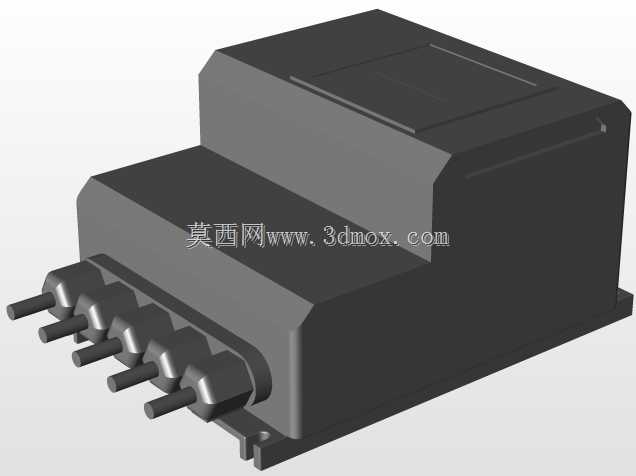

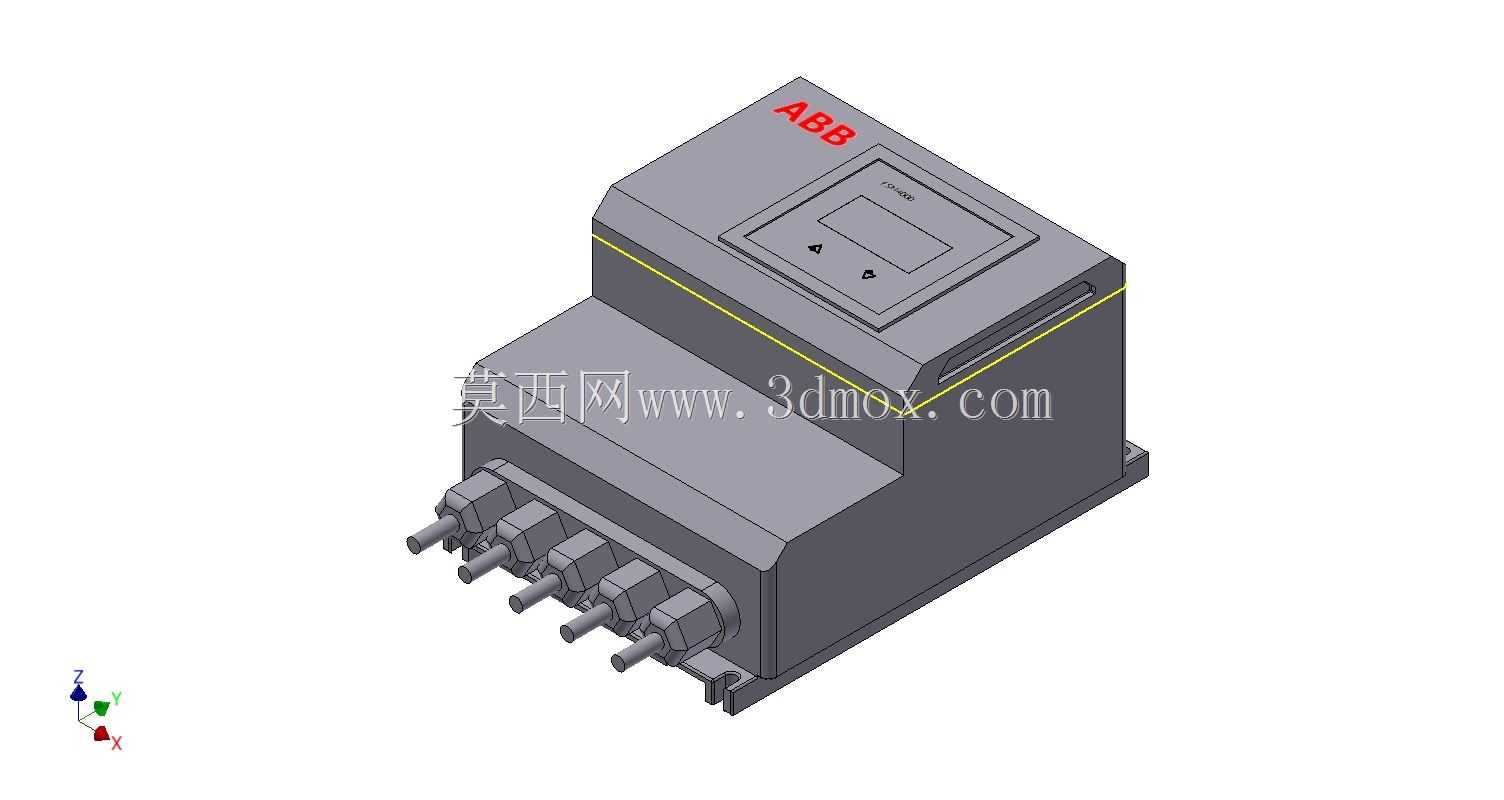

　　在流程工业的流量检测环节，现场一次仪表输出的原始信号往往存在幅值弱、干扰杂、传输距离受限的问题，这类信号转换装置就是衔接一次检测元件与上位控制系统的核心中间单元，尤其适配SE21系列流量计的配套使用场景，在水处理、化工流体输送、热力管网计量等工况中承担信号调理、数据中转的关键作用。从实际使用角度看，该装置需要直接安装在工业现场的仪表支架或者管道旁的安装位上，因此外壳采用了阶梯式的分层结构设计，下部预留了多组格兰头安装接口，对应不同通道的信号输入、电源供给、通讯输出线路，每个接口的间距都充分考虑了现场接线的操作空间，即使是带屏蔽层的粗线径电缆，也能顺利完成端接，不会出现相邻接口线缆干涉的问题。上部的操作显示区域做了略微抬升的倾角设计，

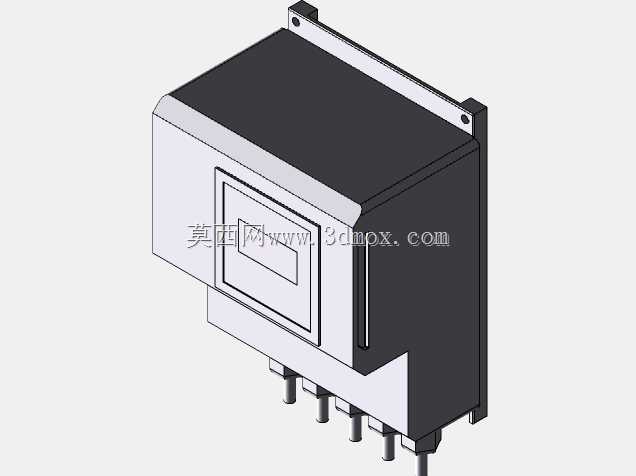

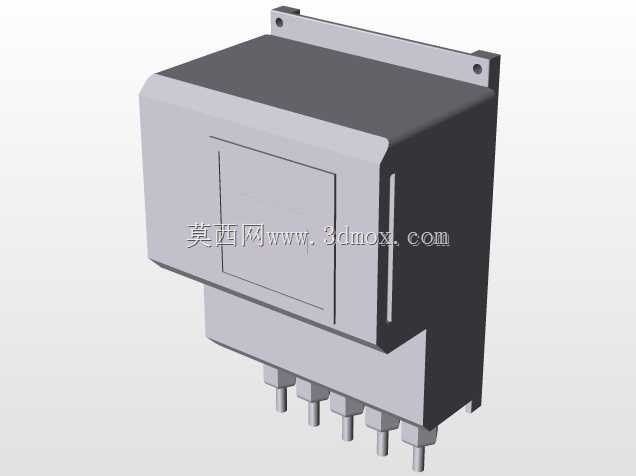

　　操作人员在站立状态下就能清晰观察面板上的显示数值，不需要过度俯身或者调整观察角度，面板上的操作按键采用了嵌入式的凹陷设计，既避免了现场杂物磕碰导致按键误触发，也能让戴劳保手套的操作人员准确完成参数设置、量程切换等操作。从结构设计的思路来看，整个壳体的棱角都做了小圆弧过渡处理，没有尖锐的凸起结构，一方面是避免现场安装维护时划伤操作人员，另一方面也能减少粉尘、水汽在壳体表面积聚的死角，适配工业现场多尘、偶尔有喷淋的使用环境。壳体的安装固定位设置在底部的两侧凸缘上，孔位间距符合常规仪表安装的通用尺寸规范，不需要额外制作过渡安装板，就能直接固定在标准的仪表安装导轨或者预制的安装支架上，

　　安装边界的尺寸控制充分考虑了现有工业现场的仪表柜预留空间，替换同类型旧设备时不需要重新扩孔或者调整周边管线位置。在功能实现层面，该装置内部的电路板安装位做了分层隔离设计，电源处理模块与信号采集模块之间预留了足够的电磁屏蔽间距，避免工业现场的变频器、大功率电机产生的电磁干扰串入小信号采集回路，保证流量信号转换的精度稳定。下部的接线腔与上部的电子元件腔之间做了密封分隔，即使现场接线端因为密封老化出现凝露或者渗水，也不会直接接触到核心处理电路板，提升设备在复杂工况下的运行可靠性。从实际选型适配的角度，该装置的多通道接口设计可以同时接入多台流量检测元件的信号，完成信号的标准化转换后通过统一的通讯接口上传至控制系统，减少现场布线的数量，

　　也降低了后续维护时的线路排查难度。外壳的材质选用了具备一定抗冲击性能的工业工程塑料，重量控制在合理区间，单人就能完成现场的安装与拆卸作业，不需要额外的吊装辅助。面板上的显示区域做了透明防护层设计，能够抵御现场的轻微飞溅物冲击，避免显示面板被刮花影响读数。整个装置的外部结构没有多余的装饰性结构，所有的外形设计都围绕现场安装、操作、维护的实际需求展开，比如侧面的散热筋结构既提升了壳体的结构强度，也能增加壳体的散热面积，保证设备在夏季高温现场环境下内部元件的工作温度处于合理范围。在管线对接的设计上，每个接线接口的螺纹规格都采用了工业现场通用的标准尺寸，现场更换密封件或者格兰头时不需要单独定制配件，常规的仪表辅材就能完成维护替换。
