ABBSE21型工业流量检测装置结构设计

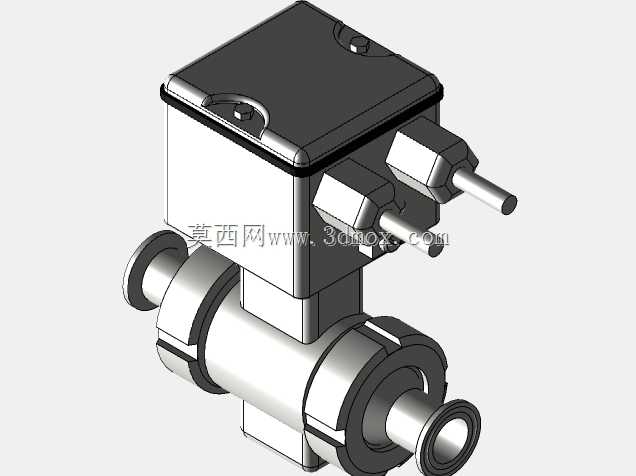

　　在制药纯化水输送、食品级流体灌装、精细化工配料这类对管路洁净度、计量精度有严苛要求的工况里，小通径电磁式流量检测装置的选型一直是管路系统设计的核心环节，本次拆解建模的SE21型流量检测单元，正是针对这类小口径洁净管路场景开发的专用检测部件。从实际安装场景来看，该装置的流通段采用快装卡箍式接口设计，接口端面的圆弧过渡完全匹配卫生级管路的安装规范，不存在积液死角，能够满足CIP原位清洗、SIP原位灭菌的工艺要求，避免流体残留造成的介质污染，这一设计细节也决定了它在生物医药、食品饮料行业的小管径流体计量场景中具备极高的适配性。

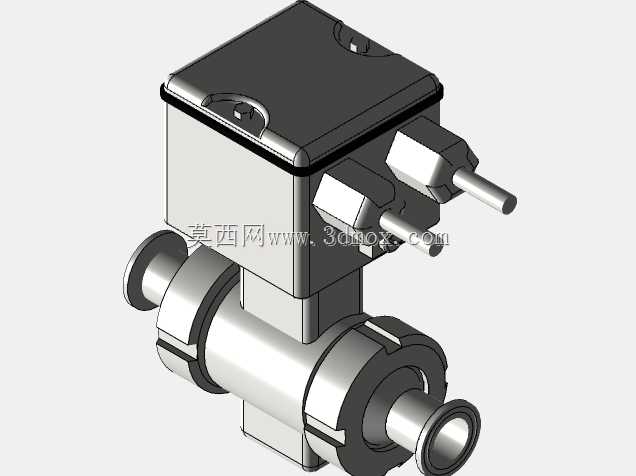

　　从结构设计逻辑来看，该装置采用上下分体式的布局，下半部分为直通式流体流通腔体，腔体内部无突出的阻流部件，压损远低于同口径的涡轮、涡街类流量检测装置，即使是输送含有微小固体颗粒的流体介质，也不会出现卡滞、磨损检测元件的问题，长期运行的稳定性更有保障。上半部分为信号处理与接线腔体，腔体与流通段之间采用密封压合结构，防护等级能够达到常规工业现场的溅水、防尘要求，腔体顶部设置的两个电气接口采用斜向出线的设计，相比垂直出线的结构，能够减少管路冷凝水顺着线缆渗入接线腔的概率，同时也能压缩装置在管路轴向的安装占用空间，在排布紧凑的阀组、泵组周边安装时，不会和相邻的管路部件产生干涉。

　　建模过程中可以发现，该装置的安装边界尺寸控制非常紧凑，流通段的通径与对应规格的卫生级卡箍接头完全匹配，安装时不需要额外配置变径接头，直接和同规格的管路卡箍对接即可完成装配，装置整体的重心落在流通段的轴线上，安装后不会因为重心偏移对管路产生额外的弯曲应力，对于薄壁洁净管路来说，能够有效降低长期运行过程中管路变形、密封泄漏的风险。接线腔体的边角全部做了圆弧过渡处理，没有尖锐的直角结构，一方面是为了提升外壳的冲压成型工艺性，减少钣金加工过程中的应力集中点，另一方面也能避免现场安装维护时操作人员被棱角划伤，符合工业设备的安全设计规范。

　　从功能实现的角度来看，该装置的检测电极直接嵌入流通腔体的内壁，和流体直接接触，能够精准捕捉导电流体流动时产生的感应电动势，再通过腔体内置的信号处理模块将流量信号转换为标准的工业输出信号，不需要额外配置外置的信号转换器，能够直接接入工厂的PLC控制系统，参与流量闭环调节、累计量计量等控制逻辑。在实际选型应用中，需要注意该装置的安装位置要预留足够的接线操作空间，两个电气接口分别对应电源输入和信号输出，接线时不需要打开整个上腔体的盖板，只需要拧下接口的防水接头即可完成线缆接入，日常维护的操作难度很低。另外，该装置的上下腔体连接采用内六角螺钉紧固，密封件采用耐温耐腐的硅橡胶材质，能够耐受常规的清洗消毒温度，不会因为频繁的温度交变出现密封老化失效的问题。

　　对于三维建模从业者来说，还原该装置的结构时需要重点关注几个关键尺寸的匹配：一是快装接口的卡盘外径、密封槽尺寸，必须和对应标准的卫生级卡箍尺寸完全一致，否则在装配模拟时会出现配合干涉；二是电气接口的中心距、接口螺纹规格，要匹配常规的工业防水线缆接头尺寸，保证布线设计时的模型准确性；三是上下腔体的配合止口尺寸，要还原密封槽的深度和宽度，才能准确体现装置的密封结构设计逻辑。在做管路系统的整体装配时，该装置的安装位置前后建议预留至少5倍通径的直管段，不过由于该型号本身的流道设计做了整流优化，在空间受限的场景下，直管段要求可以适当降低，这也是它在紧凑型设备中应用广泛的核心原因。
