内置阻尼缓冲结构的门窗铰链设计

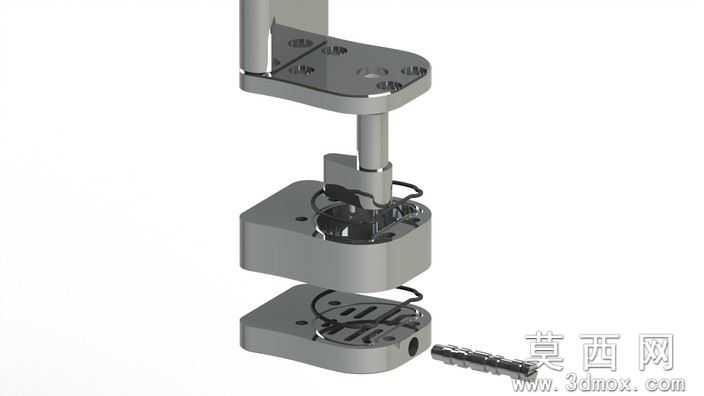

本作品为带内置阻尼系统的门窗铰链三维建模设计，整体采用三维参数化建模方式完成，建模过程中严格遵循机械五金件的设计公差规范，对各部件的装配间隙、配合公差进行了精准设定，确保各活动部件的运动逻辑符合实际使用需求。模型整体采用金属材质渲染方案，主体承重部件赋予哑光不锈钢材质，表面设置细微的金属拉丝纹理，还原真实五金件的磨砂金属质感；阻尼调节结构部分采用亮面镀铬材质，与主体哑光材质形成视觉区分，清晰展现内部阻尼油路的布局结构；密封相关部件赋予黑色丁腈橡胶材质，通过调整材质粗糙度与反光度，还原橡胶件的哑光弹性质感。结构设计上，该铰链采用内置油液阻尼系统，通过设置可调节的油液流道，搭配调节螺丝实现阻尼力的精准调控，能够在门窗开启或关闭的末端行程提供平缓的缓冲阻力，避免门窗开合时产生碰撞异响与结构冲击。整体结构分为固定安装底座、阻尼芯轴组件、活动连接臂三个核心部分，固定底座设置多组沉头安装孔，可适配不同规格的门窗安装场景；阻尼芯轴内部集成油腔、流道与活塞结构，油液可在活塞运动时通过预设流道在油腔间流动，通过调节螺丝改变流道通流面积即可调整阻尼大小；活动连接臂与芯轴刚性连接，可绕芯轴实现设定角度的旋转运动。当前建模阶段已完成核心功能结构的搭建，尚未包含螺丝、密封件与O型圈等标准紧固件与密封配件，设计预留了标准件的安装位，后续可根据实际装配需求补充对应标准件模型，整体结构可根据实际门窗尺寸进行等比例放大调整，适配不同规格的门窗缓冲使用需求，建模过程中对各部件的运动干涉情况进行了反复校验，确保活动部件在全行程运动过程中无结构干涉，阻尼力传递路径顺畅，能够稳定实现缓冲减速的功能效果。
