门窗用嵌入式滚子锁结构三维设计

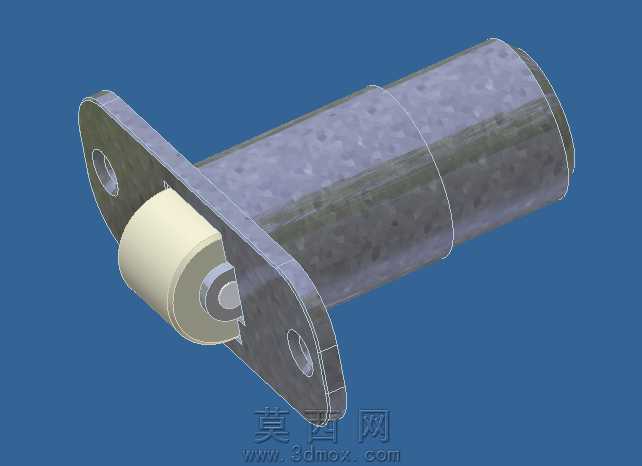

本作品为门窗配套使用的滚子锁三维结构设计，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对锁体的每一处结构尺寸都做了参数化约束，可根据实际门窗安装需求快速调整安装法兰的孔距、锁筒直径、滚子伸出长度等核心尺寸，适配不同规格的门窗安装场景。建模阶段先完成各独立零件的单独构建：首先构建锁体主套筒部分，采用回转特征生成筒身基础结构，对筒身的安装定位台阶做了精准的尺寸约束，保证后续装配时与安装法兰的同轴度公差控制在合理范围内；安装法兰采用拉伸凸台特征生成带两个安装孔的片状结构，对安装孔的位置度做了参数化标注，法兰与筒身的连接部分做了圆角过渡处理，既消除应力集中隐患，也还原了实际五金件的工艺特征。滚子部分采用分层建模，外层为耐磨接触层，内层为转轴配合结构，中间的销轴与滚子内孔采用间隙配合约束，保证滚子转动顺畅无卡滞。装配阶段按照实际装配顺序添加同轴、重合、间隙等配合约束，完整还原滚子锁的装配关系，可在软件中模拟滚子的转动动作、锁舌的伸缩行程，验证结构运动无干涉。渲染阶段为不同零件赋予对应材质：金属锁筒与安装法兰赋予镀锌钢材材质，调整材质的粗糙度、金属度参数还原五金冲压件的哑光金属质感，表面添加细微的纹理模拟实际生产中的轻微加工痕迹；滚子部分赋予耐磨尼龙材质，调整漫反射颜色为米白色，添加轻微的半透明质感与低粗糙度参数，还原工程塑料的视觉特征；销轴部分赋予不锈钢材质，突出金属高光质感。整体渲染采用蓝色纯色背景，打光采用三点布光方案，主光从侧上方照射突出锁体的结构轮廓，辅光补光消除暗部死黑，轮廓光勾勒锁体边缘提升立体感，清晰展现各部分的结构衔接关系。设计过程中充分考虑门窗五金的实际使用需求，滚子结构可降低锁具与门窗框体接触时的摩擦阻力，开关门时动作顺滑无卡顿，嵌入式的筒身结构可隐藏安装在门窗型材内部，仅露出法兰与滚子部分，兼顾防盗性能与外观整洁性，安装法兰的双孔设计可采用螺丝直接固定在型材端面，安装便捷固定可靠，整体结构无冗余设计，零件数量少便于批量生产与后期维护，可直接用于门窗五金产品的结构验证、生产开模参考，也可作为相关机械设计教学的参考案例。
