30x30方管多层置物陈列架结构设计

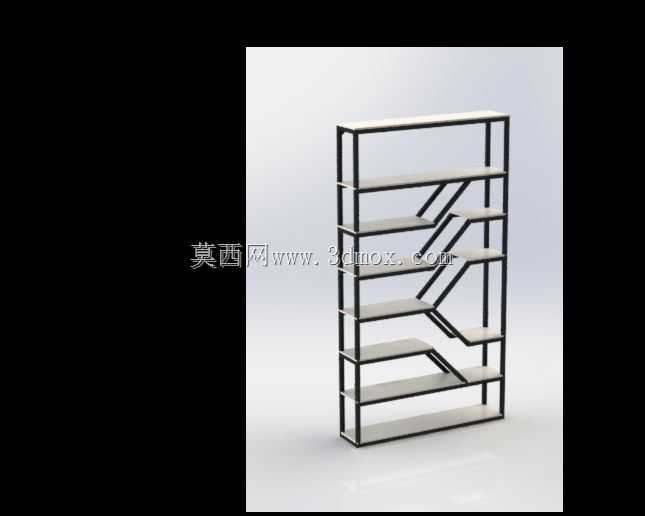

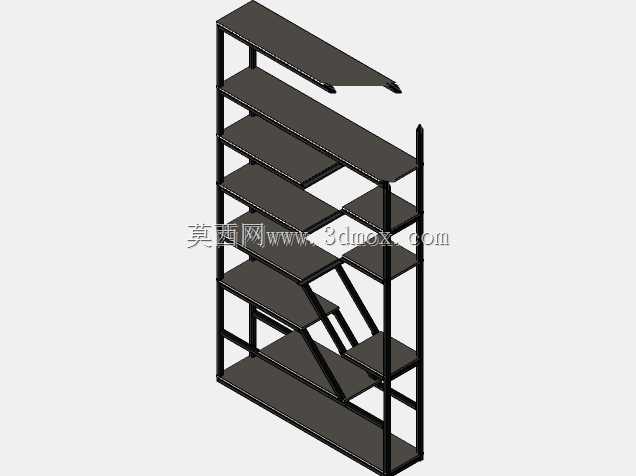

　　这款方管架体采用30x30mm规格的方形管材作为主框架受力构件，在实际应用场景中，可覆盖商业空间陈列、车间工位物料暂存、家居空间储物等多类使用需求，区别于常规等距平直层板的架体设计，这款架体的层板采用错落式排布逻辑，部分层板搭配斜向支撑构件，既打破了平直层板的视觉单调感，也能适配不同高度尺寸的物品摆放需求，避免常规等高层架无法放置偏高物件的空间浪费问题。

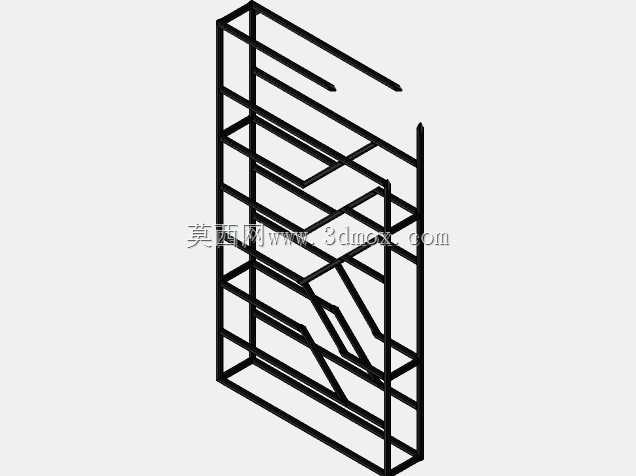

　　从结构受力角度来看，主框架采用矩形闭合轮廓设计，四根竖向方管作为主要承重立柱，上下两端通过横向方管焊接形成闭合框体，保证架体整体的抗侧移能力，避免放置重物后出现框架扭曲变形的问题。每层置物层板的承托结构，除了与竖向立柱直接连接的横向方管横梁外，错落段的斜向方管构件同时承担两个作用：一方面作为错位层板的端部支撑，将层板承受的竖向荷载传递到主框架立柱上，另一方面斜向构件与横竖管材形成三角形稳定结构，提升架体中间段的整体刚度，减少多层加载后架体中部的挠度变形。

　　层板部分采用平整板材作为承载面，设计时考虑到遮蔽需求，板材可搭配陶瓷类饰面材料，既提升表面耐磨性能，也能避免层板缝隙漏尘，同时平整的饰面更易清洁，适配展示类场景的外观需求。在安装边界方面，这款架体为落地式放置结构，底部框架直接与地面接触，无需额外打膨胀螺栓固定，摆放时仅需保证地面平整度即可，若放置在光滑地面，可在底部框架四角加装防滑胶垫，避免架体受水平推力出现滑移。架体的整体宽度与深度比例经过适配，常规摆放时预留的侧边通行距离不小于400mm即可满足取放物品的操作空间，层板的错落高差经过测算，既保证每层的有效放置高度，也不会因为层板错位导致架体整体重心偏移，满载状态下的重心投影始终落在底部框架的支撑轮廓范围内，避免出现倾翻风险。

　　从设计思路层面，这款架体没有采用复杂的连接件结构，所有管材连接节点均可采用焊接工艺加工，加工门槛低，普通五金加工门店即可完成制作，后期若需要调整层板高度或排布方式，也可通过更换局部横撑、斜撑构件实现改造，无需整体报废架体。管材的壁厚选择可根据实际承载需求调整，若用于放置较重的工业物料，可选择1.5mm及以上壁厚的方管，若用于家居或商业陈列放置轻质物品，1.0mm壁厚即可满足受力需求，有效平衡材料成本与结构性能。架体的表面处理可根据使用环境选择，潮湿环境下可做镀锌或喷塑处理提升防锈能力，室内干燥环境做常规喷漆即可满足外观与防锈需求。在实际使用过程中，错落的层板设计还能起到视觉引导作用，用于商业陈列时可更好地突出摆放的展品，用于车间物料存放时可根据物料使用频率将常用物件放置在易取的中层位置，不常用物件放置在上下层，提升物料存取效率。斜向支撑的位置经过反复调整，不会凸出架体主轮廓，避免人员通行时被构件磕碰，所有管材的端部都做了磨平处理，没有尖锐毛刺，提升使用过程中的安全性。层板与框架的连接采用沉头螺丝固定，螺丝头不凸出层板表面，避免放置物品时被螺丝刮蹭，也保证层板表面的平整度。
