可折叠简易带式物料输送设备结构

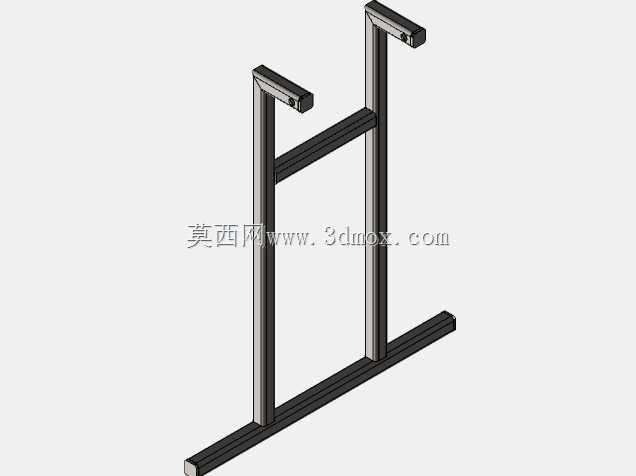

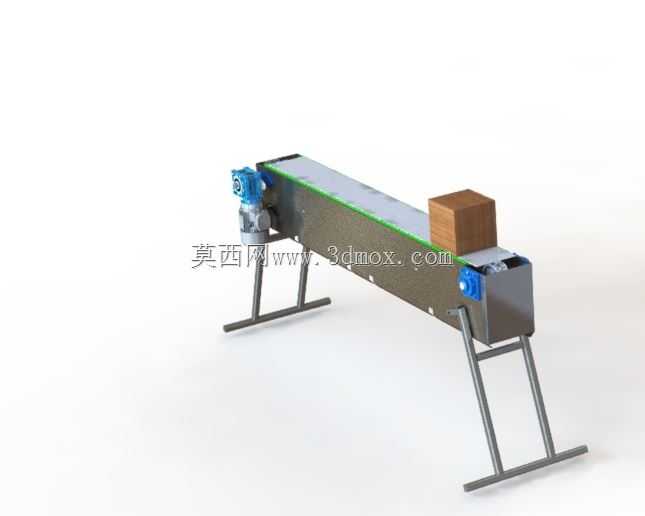

　　这款折叠式带输送结构，在轻工小件物料转运、车间临时补线、小型加工工位间物料传递场景里适配性极强，尤其适合场地空间紧张、需要频繁调整输送点位或者临时搭建输送链路的生产场景，比如小型五金件加工工位间的工件流转、包装工位的半成品输送、仓储环节的小件货品短距离转运，都能快速部署投入使用，不需要复杂的地基固定或者长周期的安装调试。从结构设计逻辑来看，整体采用开式带式输送架构，摒弃了传统固定式输送机的厚重焊接机架，用可收折的管式支腿作为支撑结构，支腿与主输送架体采用铰接连接，非使用状态下可以将支腿翻转贴合到输送架底部，大幅缩小收纳体积，方便跨区域转运和闲置存放，对于需要经常变换生产布局的小型加工车间来说，这种结构能有效减少设备存放的空间占用，

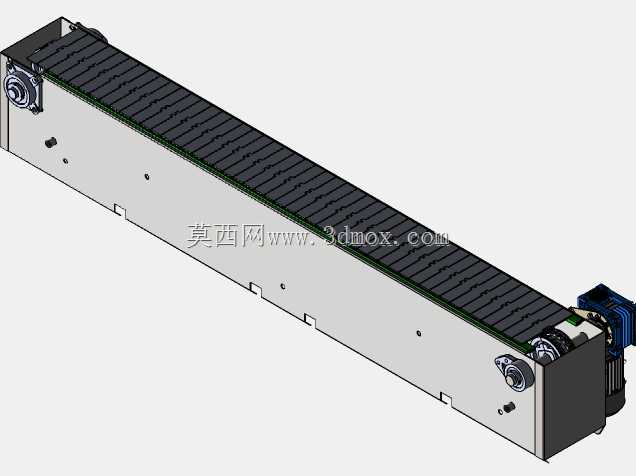

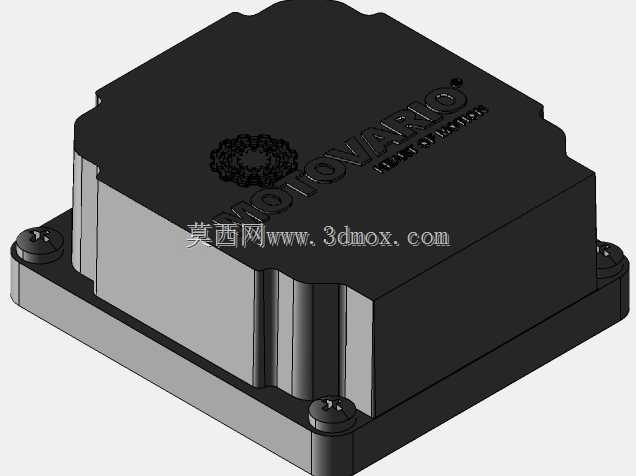

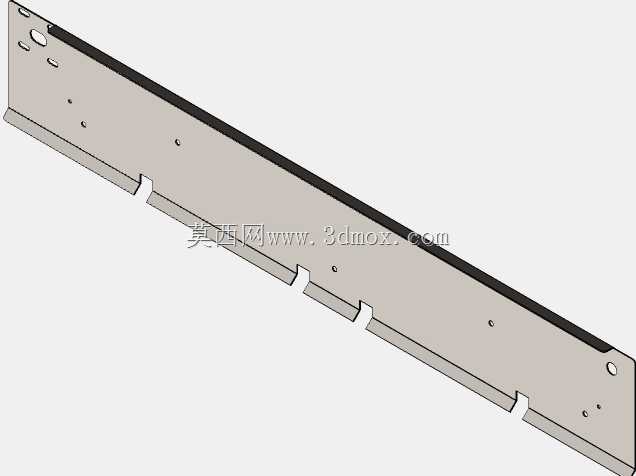

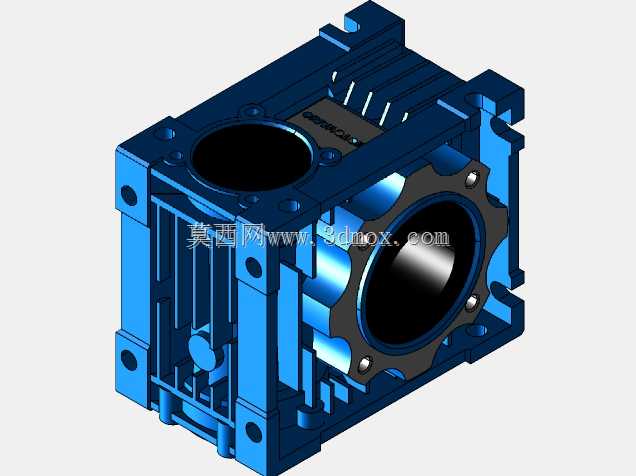

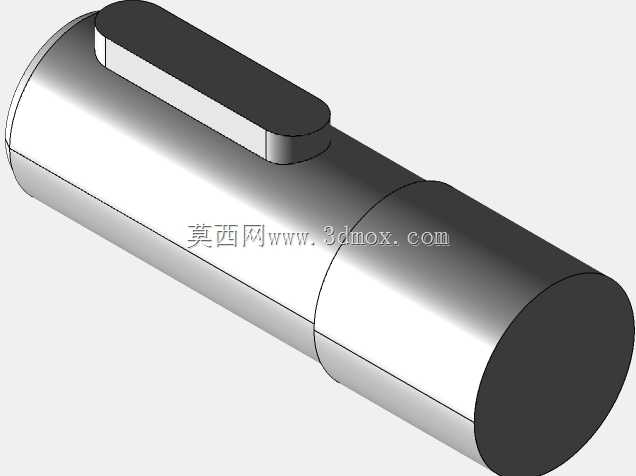

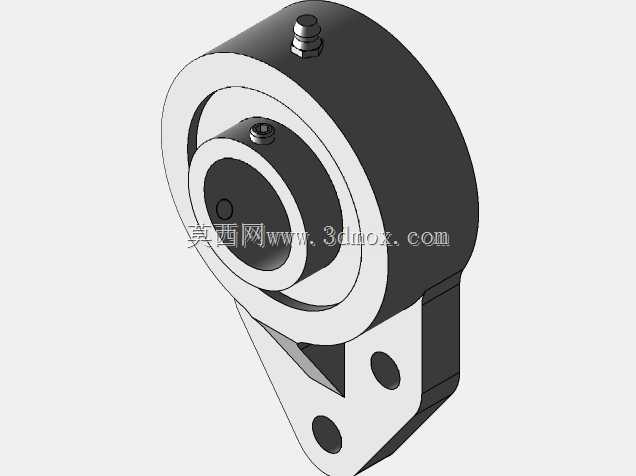

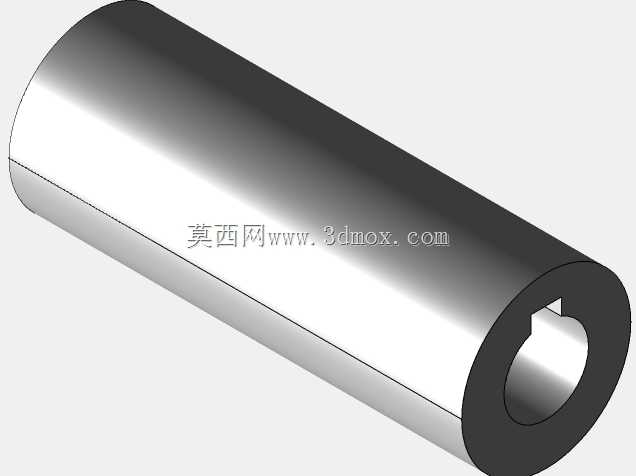

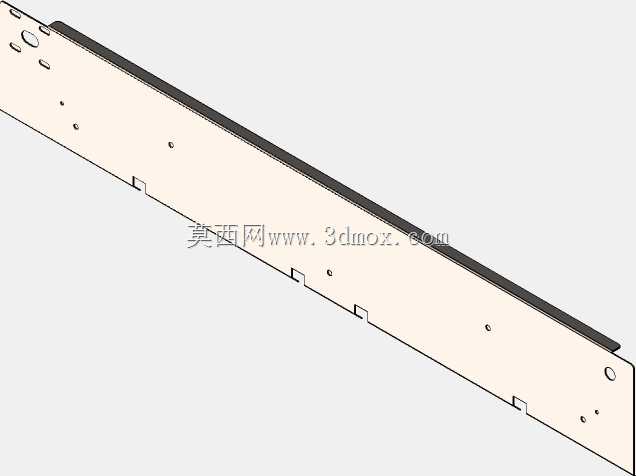

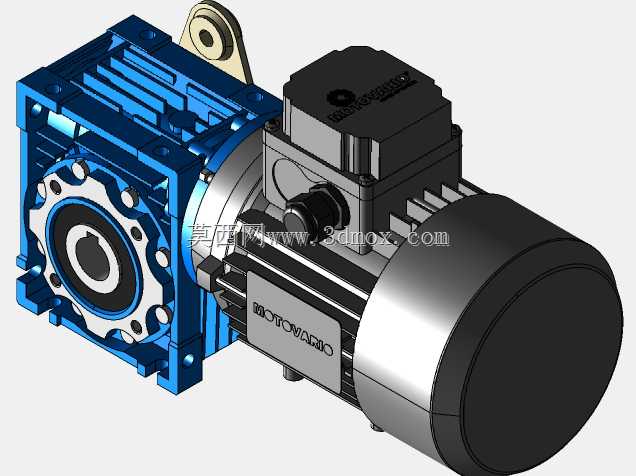

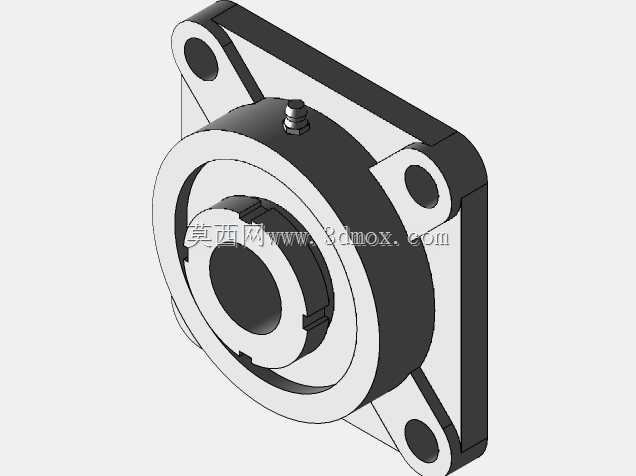

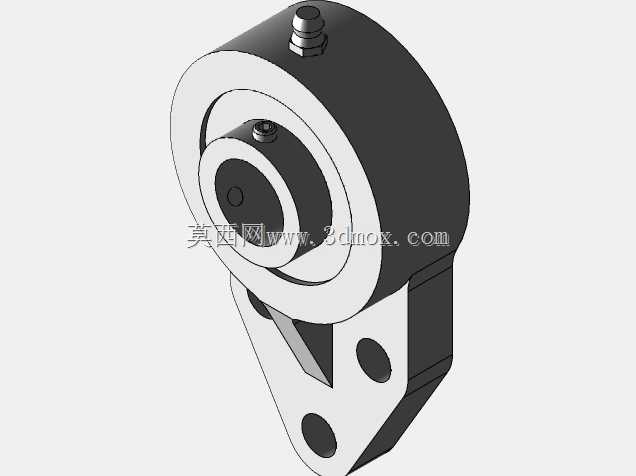

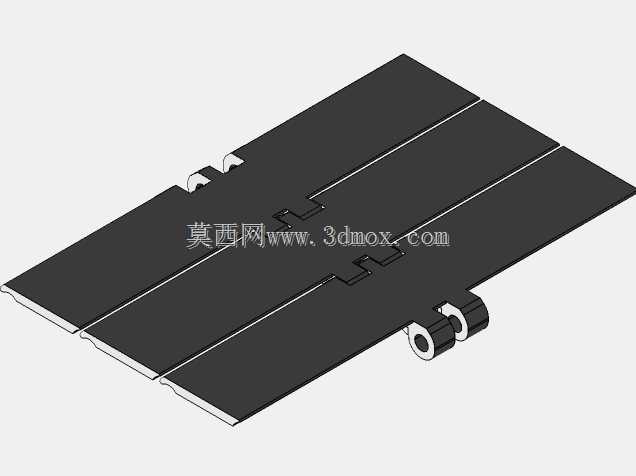

　　转场时仅需少量人力即可完成搬运移位。驱动端采用蜗轮减速结构直连驱动辊，蜗轮传动本身具备大传动比、输出扭矩平稳、自带反向自锁特性的优势，输送过程中即使出现瞬时负载波动，也不会出现辊筒倒转导致物料滑落的问题，驱动单元集成安装在输送架的端部，没有额外外伸的复杂传动结构，进一步压缩了设备的整体安装边界，避免了传统链传动、皮带传动外伸结构带来的安全防护隐患，也减少了日常维护的点位。承载输送面采用平型输送带，架体两侧设置有限位挡边，防止输送过程中物料从侧边滑落，适配规则箱装、块状物料的水平输送，输送架的头尾辊筒采用带座轴承单元支撑，轴承座直接固定在架体端板上，安装时仅需保证两端辊筒的平行度即可避免输送带跑偏问题，

　　后期维护更换辊筒或者调整输送带张紧度时，不需要拆解大量结构件，操作门槛较低。支腿底部采用横置的撑脚结构，增大与地面的接触面积，即使在普通环氧地坪、水泥地面上放置，也不需要额外打膨胀螺栓固定，依靠设备自重和撑脚的接触摩擦力即可保证运行稳定性，避免输送过程中设备出现移位。从安装边界来看，设备展开状态下的有效输送宽度适配常规小件物料的输送尺寸，整体高度符合人工操作工位的接料高度，不需要额外搭建操作平台，操作人员站在设备两侧即可完成上下料操作；折叠状态下整体厚度仅为架体与支腿的叠加厚度，可以塞入货架底部、设备间隙等狭窄存储空间。设计过程中充分考虑了临时输送场景的使用痛点，没有冗余的功能结构，所有结构件都服务于快速部署、稳定输送、

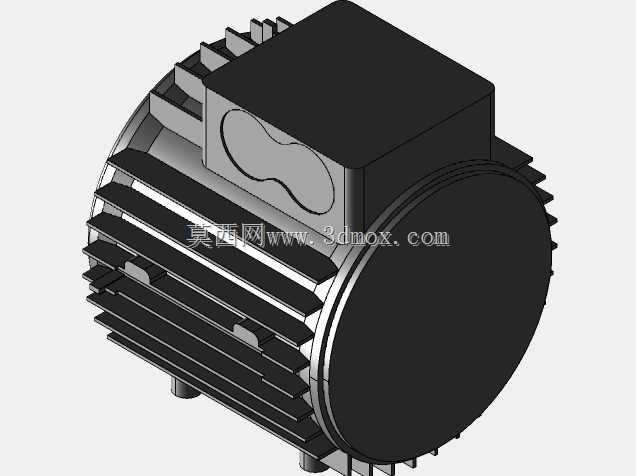

　　方便收纳三个核心需求，架体采用薄壁型材拼接，在保证结构刚性满足小件物料输送负载要求的前提下，尽可能控制整体自重，单人即可完成展开、折叠、短距离移位的操作，不需要借助吊装或者搬运设备。输送带的张紧结构集成在尾部辊筒的安装座上，通过调节螺栓即可微调辊筒位置，实现输送带张紧度和跑偏量的调整，不需要额外设计复杂的张紧机构，降低了加工和装配的难度，也减少了后期使用中的故障点。驱动单元的安装位置做了下沉式设计，电机与减速箱的重心尽量贴近架体主体，避免设备运行过程中因为驱动端重量过大出现支腿受力不均、架体倾斜的问题，保证设备运行时的整体稳定性。这种输送结构没有复杂的电控配套，仅需接通驱动电机的电源即可运行，对于没有复杂自动化配套的小型生产场景来说，接入门槛极低，不需要专业的电控调试人员即可完成使用前的准备工作，非常适合小规模生产、临时作业场景下的短距离物料输送需求，也可以作为大型自动化输送线的临时补线段，在主线设备检修或者产能临时提升时，快速搭建临时输送链路，保障生产流程的顺畅。
