戴尔充电器配套皮带销紧固连接结构

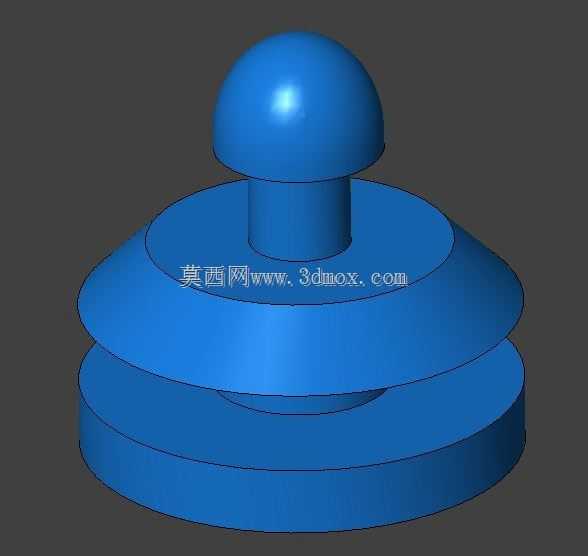

　　日常使用笔记本电源适配器时，不少用户都遇到过绑带松脱、线材收纳后散开的问题，这款皮带销正是针对这类使用痛点设计的小型紧固连接件，主要应用在戴尔系列笔记本充电器的线材收纳绑带末端，实现绑带的快速扣合与松脱，替代传统的魔术贴、塑料卡扣方案，提升线材收纳的耐用性与操作便捷性。从结构设计来看，该零件采用三段式同轴回转结构，最顶端为半球形端头，半球形的曲面设计没有尖锐棱角，一方面在插拔操作时不会划伤使用者手部，另一方面在穿入绑带孔位时可以起到导向作用，降低对位难度，无需刻意对准孔位中心即可顺利滑入。半球端头下方是直径收窄的圆柱段，这一段是核心的卡合工作段，其直径与绑带上的预制孔位采用小间隙配合，既保证穿入后不会出现旷量晃动，

　　又能让使用者用很小的力就能完成插拔操作，日常单手即可完成绑带的扣合与解开。圆柱段下方是两层直径逐级放大的圆盘结构，下层圆盘直径最大，作为整个零件的支撑基座，安装后完全贴合在绑带的基层表面，分散扣合时的受力，避免长期使用后绑带孔位被拉扯撕裂；上层圆盘直径略小于下层圆盘，与顶端半球、中间圆柱段形成卡合槽结构，当销体穿过绑带孔位后，上层圆盘的端面会抵在绑带孔位的另一侧，配合下层圆盘的支撑面，将绑带牢牢夹持在两层结构之间，不会因为日常携带过程中的晃动、拉扯出现松脱。从安装边界来看，该零件整体为同轴回转体，没有侧向突出的结构，安装时仅需在绑带对应位置冲制与中间圆柱段直径匹配的圆孔即可，不需要额外加工异形槽位，适配常规的皮革、尼龙织带、

　　PU绑带等多种充电器绑带常用材质，安装时可以采用热铆、胶粘或者过盈压合的方式将下层圆盘固定在绑带的固定端，装配工艺简单，适合批量生产。在实际使用场景中，这类皮带销的操作逻辑非常清晰，收纳充电器线材时，将线材整理成圈后用绑带缠绕束紧，把绑带活动端的孔位对准销体顶端的半球头按压即可完成固定，需要使用充电器时，稍用力向上提拉绑带活动端即可让孔位从圆柱段滑出，解开绑带，整个操作过程不需要额外的解锁动作，相比带按扣的卡扣结构操作步骤更少，相比魔术贴结构不会因为粘毛、勾丝失去固定能力，长期使用的可靠性更高。设计过程中需要重点控制几个尺寸公差：首先是中间圆柱段的直径公差，公差过大会导致插拔过紧，日常使用解锁费力，公差过小则会导致扣合后旷量过大，绑带容易松脱；其次是上层圆盘与下层圆盘之间的间距，这个尺寸需要匹配绑带的厚度，间距过小会导致绑带被压得过紧，长期使用后绑带被压出折痕甚至断裂，间距过大则会导致夹持力不足，绑带容易从销体上滑脱；另外顶端半球的半径需要与中间圆柱段的半径匹配，半球半径过大不仅会增加零件整体高度，还会导致导向段过长，穿入孔位时需要更大的按压力，半球半径过小则会失去导向作用，穿入时孔位边缘容易卡在半球与圆柱段的衔接位置，影响操作流畅度。从材质选择角度，这类零件日常使用中会频繁受到插拔的摩擦力、绑带拉扯的径向力，同时会随充电器一起在不同温湿度环境下使用，因此适合选用具备一定韧性与耐磨性的材质，既可以保证长期插拔不会出现表面磨损导致的卡滞，

　　也能避免意外摔落时出现端头断裂的问题。相比市面上常见的充电器绑带固定结构，这种同轴式皮带销的结构更简单，零件本身没有活动部件，不存在弹簧失效、卡扣断裂的风险，生产时仅需单型腔模具即可成型，生产效率高，单件成本低，同时整体结构圆润没有突出的棱角，放在背包里携带时不会划伤背包内的其他物品，也不会勾扯衣物面料，非常适合数码配件这类需要频繁携带、频繁操作的使用场景。在建模过程中，这类回转体结构看似简单，但需要重点处理各段衔接位置的圆角过渡，尤其是半球与圆柱段的衔接处、圆柱段与上层圆盘的衔接处、两层圆盘之间的衔接处，都需要做小半径的圆角处理，避免应力集中，同时让零件表面更顺滑，插拔时不会刮伤绑带的孔位边缘，延长绑带的使用寿命。另外整个零件的外表面不需要做额外的防滑纹理，因为其固定原理是依靠两层圆盘的夹持力，而非表面摩擦力，光滑的外表面反而能提升插拔操作的流畅度，减少卡滞感。
