复古Bottecchia自行车品牌徽标立体结构

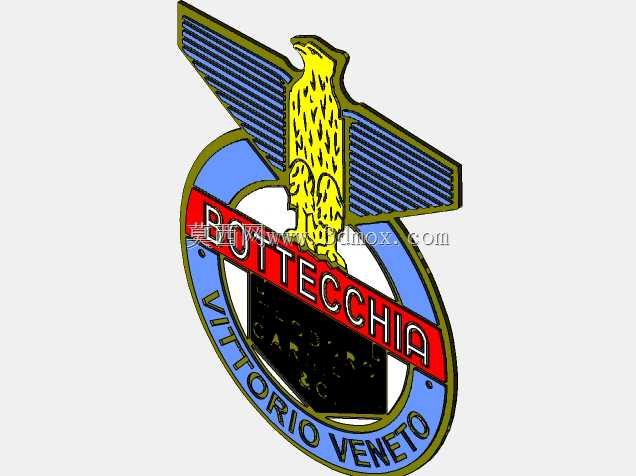

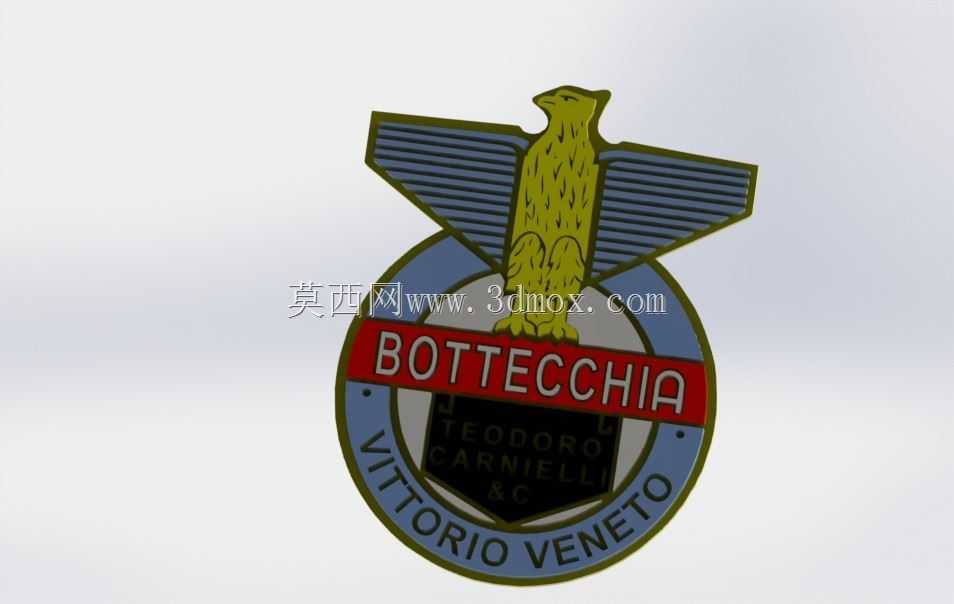

　　该立体徽标构件主要应用于复古款通勤及运动自行车的车头立管、下管衔接位置，作为整车品牌视觉识别的核心外露部件，同时承担一定的装饰性与品牌文化传递作用，区别于普通印刷贴纸，立体结构的徽标在整车装配完成后具备更强的视觉层次感，也能在日常使用中抵御轻微剐蹭，避免标识快速磨损脱落。从实际使用场景来看，这类金属质感的立体徽标多装配于中高端复古自行车、收藏级经典复刻车型上，安装位置通常选择车架管材的平整弧面区域，安装时需要匹配车架表面的曲率做贴合面的适配，避免出现安装缝隙导致积水积灰，长期使用下引发车架漆面腐蚀。从结构设计思路来看，整个徽标采用分层堆叠的立体结构，最上层为展翼鹰形造型，鹰身做竖向纹理模拟羽毛质感，

　　双翼做横向平行凹槽纹理还原羽翼层次，鹰形构件底部嵌入下方圆形徽牌的上部凹槽，保证两层结构拼接无错位；圆形徽牌分为三个视觉层级，最外层环形区域做哑光金属质感处理，环形内侧镌刻品牌属地文字，中间层为红色弧形条带，凸起于环形基面，上面镌刻品牌名称，最内层为黑色盾形区域，镌刻品牌创始相关的文字信息，所有文字区域均做0.2mm的凸起处理，后续做填色工艺时可以保证色彩边界清晰，不会出现溢色问题。在安装边界的设计上，徽标的背面做整体内凹0.8mm的平整贴合面，边缘做R0.3的圆角过渡，避免安装时硌伤车架漆面，整体外轮廓的最大宽度控制在65mm，最大高度控制在78mm，整体厚度控制在3.2mm，既保证了立体视觉效果，也不会因为突出量过大在车辆停放、

　　骑行过程中被外物剐蹭脱落。结构细节处理上，鹰形构件的最顶端做R1的圆角，避免尖锐边角在使用过程中造成磕碰划伤，双翼的边缘同样做小圆角过渡，所有凸起的文字笔画宽度不小于0.3mm，保证后续蚀刻、填色工艺的可制造性，不会出现笔画断裂、填色不全的问题。徽标的整体配重控制在12g以内，采用锌合金压铸工艺即可实现批量生产，表面处理可根据整车配色需求做镀铬、古铜做旧、哑光黑等不同工艺，适配不同风格的复古车型装配需求。在建模过程中，需要重点关注各层结构的拼接公差，鹰形构件与圆形徽牌的配合间隙控制在0.05mm以内，装配后采用结构胶粘接即可保证连接强度，不需要额外设置螺丝安装孔，避免破坏车架管材的结构强度，同时也能保证徽标正面的视觉完整性。

　　针对不同管径的车架，可在徽标背面适配不同厚度的柔性泡棉胶层，补偿车架表面的弧度差，保证粘接面完全贴合，避免长期使用后出现边缘起翘的问题。从功能特性来看，该立体徽标除了品牌识别作用外，还可以覆盖车架管材拼接处的焊缝瑕疵，提升整车外观的精致度，在经典车型复刻项目中，这类精准还原的立体徽标是还原车型年代感的核心部件，相比平面印刷标识，立体结构的光影变化更丰富，在不同光线角度下都能呈现清晰的品牌标识，提升整车的质感表现。设计过程中还需要考虑户外使用的耐候性，所有表面涂层都需要满足耐盐雾48小时以上的要求，避免长期日晒雨淋后出现褪色、掉漆的问题，徽标的边缘做全包覆的涂层处理，避免基材裸露引发氧化生锈，污染车架漆面。
