级联式垂直升降梯架结构设计方案

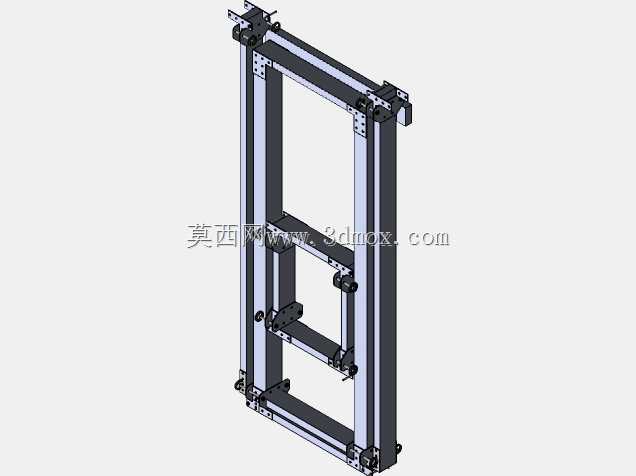

　　在多层工位物料转运、小型仓储垂直补货、实训教学演示场景中，常规单节升降结构往往受自身行程限制，无法在有限的顶层安装高度下实现更大的垂直输送距离，级联式梯架结构正是为解决这一矛盾开发的机械方案。这套结构采用嵌套式双框架设计，外框架作为固定承载基座，承担整套设备的安装定位与载荷传递功能，内框架嵌套于外框架导轨副之间，可沿外框架的垂直导向方向做直线运动，同时内框架自身也集成了独立的导向与承载界面，可搭载载货平台完成二级伸缩动作，相比同安装高度的单节升降结构，有效行程可提升近一倍，且无需额外开挖地坑或抬高顶层安装空间，适配层高受限的现场改造场景。从功能实现逻辑来看，整套结构的运动传递依靠级联同步机制完成，

　　驱动端的动力输出通过传动组件同时作用于内外框架，保证内框架相对于外框架的伸出速度与外框架相对于安装基础的运动速度匹配，避免出现运动卡滞或行程差累积的问题，承载侧的安装界面预留了标准的载台连接孔位，可根据实际输送需求加装平板载台、防护栏或者专用工装夹具，适配不同重量、不同外形尺寸的物料垂直转运需求，常规配置下单次额定承载可覆盖轻型物料、小型工件、教学演示教具的输送要求。设计过程中优先考虑了安装边界的适配性，外框架的底部采用可调式地脚连接结构，可直接固定于平整的水泥地面或钢结构平台上，顶部预留了与建筑顶面或上层机架的连接点位，可根据现场安装条件选择底部固定或上下两端固定的安装方式，降低对现场安装基础的加工要求；

　　整套结构的侧向宽度控制在紧凑范围内，可嵌入狭窄的设备间隙或者建筑井道内，不会占用过多的水平安装空间，对于现有生产线的垂直工位改造、小型仓储楼的货梯加装场景十分友好。导向系统采用多组滚轮与型材导轨配合的结构，相比滑动导轨结构，滚轮导向的运行阻力更小，日常维护仅需定期检查滚轮磨损情况即可，无需频繁加注润滑脂，适配粉尘、少量油污的工业车间环境；框架主体采用标准工业铝型材拼接搭建，所有连接点位均采用标准化紧固件锁紧，无需焊接作业，现场组装时仅需按照装配顺序锁紧对应螺栓即可完成搭建，后期如果需要调整行程或者更换损坏部件，可直接拆解对应型材段进行替换，无需整体报废结构，大幅降低后期维护成本。结构的受力路径经过多轮优化，

　　外框架的立柱型材选型经过抗弯强度校核，在全伸出最大行程、满载工况下，立柱的最大扰度控制在允许范围内，避免运行过程中出现框架晃动导致的卡滞问题；级联运动的限位点位采用硬限位与软限位结合的设计，上下极限位置除了安装电气限位开关之外，还设置了聚氨酯缓冲块作为机械硬限位，防止电气限位失效时结构出现超程脱轨的风险，提升设备运行的安全冗余。在实训教学场景中，这套结构可直接作为机械传动、导向机构设计、装配工艺教学的实操载体，学员可通过拆解组装这套结构，理解级联运动的同步原理、导轨副的配合公差要求、框架结构的受力校核逻辑；在工业现场应用中，这套结构可搭配对应的驱动组件、安全防护门、电气控制系统，直接改造为小型载货升降梯，用于生产线不同楼层间的轻型工件转运，或者仓储区域的货架补货作业，相比成品货梯，这套模块化结构的采购与安装成本更低，且可根据现场实际尺寸灵活调整框架参数，适配非标准的安装空间。需要注意的是，这套结构的安装过程中需要先校准外框架的垂直度，保证两侧导轨的平行度误差在允许范围内，否则会导致内框架运行阻力增大，加速滚轮的磨损；日常巡检过程中需要定期检查连接螺栓的锁紧状态，尤其是级联传动组件的连接点位，避免长期运行后螺栓松动导致的运动同步误差；如果用于有防爆要求的特殊场景，还需要将滚轮、缓冲块等非金属部件更换为对应防爆等级的材质，同时调整驱动组件的防爆配置，满足特殊工况的使用要求。
