垂直导轨式双工位物料抓取升降机构

　　这套垂直升降抓取机构的设计初衷，是解决多层仓储、轻型产线工位间的小载荷物料垂直转运与对位抓取需求，常见于电子元器件分拣线、轻型零件缓存仓、小型立体库的出入库工位，也可适配小型专用电梯的轿厢对位抓取场景，替代传统人工取放高位物料的作业模式，降低高位取料的坠落风险与对位偏差问题。

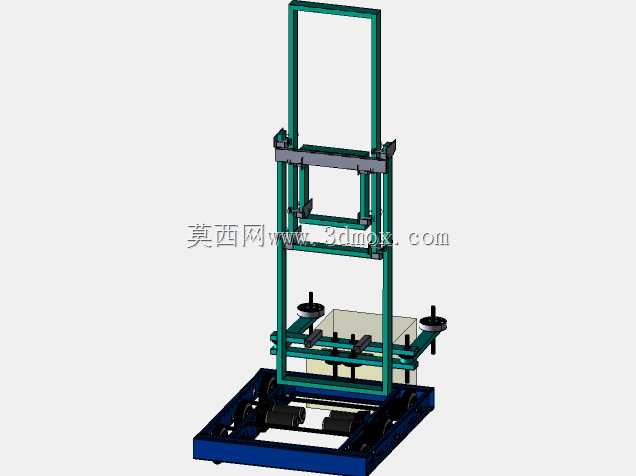

　　从结构布局来看，整套机构采用四柱式方管焊接框架作为主体承载结构，四根垂直布置的冷拔方钢导轨承担升降滑台的全部导向载荷，相比双导轨布局，四柱结构能抵消滑台带偏载时产生的倾覆力矩，即使抓取工位的物料重心偏离滑台中心150mm，导轨面的局部比压仍能控制在许用范围内，避免长期运行出现导轨啃噬、滑台卡滞的问题。底部的焊接底座采用加厚钢板拼焊，预留了四个地脚螺栓安装孔，安装时可通过调整垫铁校准框架的垂直度，保证全行程内滑台的运行顺畅，底座内部集成了驱动辊组与传动张紧结构，无需额外占用侧面安装空间，整体安装边界控制在长800mm、宽700mm、总高2200mm的范围内，可直接嵌入现有产线的预留空位，不需要对原有车间布局做大规模改造。

　　滑台部分采用双层框架设计，上层框架通过导向滑块与垂直导轨连接，承担升降运动的导向功能，下层为抓取执行层，安装了四组可调式手爪组件，手爪的开合行程可通过侧面的手轮调节，适配边长200mm到400mm的方形料箱、周转筐的抓取需求，手爪端面贴有防滑橡胶垫，既可以增大抓取摩擦力，也能避免刚性接触刮伤物料表面。滑台的升降驱动采用底部同步带传动结构，相比链传动，同步带的传动间隙更小，停层精度可控制在±1mm范围内，满足物料精准对位的要求，张紧机构布置在底座侧面，日常维护时不需要拆解主体框架即可完成皮带张紧度调整，降低运维难度。

　　设计过程中重点考虑了不同工况下的适配性，导轨的安装面预留了调整垫片的安装位，现场安装时可通过垫片修正框架焊接产生的形位公差，保证四根导轨的平行度公差在0.2mm/m以内。滑台的上下极限位置布置了硬限位块与缓冲胶垫，即使电气限位失效，滑台也不会冲出导轨行程，避免设备损坏。抓取手爪的安装位置预留了多组安装孔，可根据实际物料的外形尺寸调整手爪的安装间距，不需要重新加工安装板，缩短现场调试周期。

　　在实际应用场景中，这套机构可搭配光电传感器、行程开关实现全自动运行，当物料到达底部工位时，传感器检测到物料到位信号，滑台下降到指定高度，手爪闭合抓取物料，随后滑台上升到目标层位，手爪张开释放物料，完成一次转运循环。相比传统的气缸直推式升降机构，这种导轨式结构的升降行程可做到2米以上，覆盖更多的层高需求，且运行过程更平稳，不会出现气缸推杆伸出过长导致的抖动问题。针对轻型查西斯类零件的转运场景，可将手爪更换为专用的仿形夹具，直接抓取零件本体，不需要额外配置周转料箱，进一步提升转运效率。

　　整套结构的受力经过反复校核，垂直导轨的选型满足额定50kg载荷下的10万次运行寿命要求，所有焊接位置都做了去应力处理，避免长期运行出现框架变形。底座的驱动辊组采用包胶处理，增大传动摩擦力的同时降低运行噪音，车间实测运行噪音低于65分贝，不会对车间作业环境造成噪音干扰。机构的所有外露部件都做了喷塑处理，可适配普通车间、洁净车间的不同环境要求，不会出现锈蚀掉屑的问题。
