复古富士STX-1胶片相机结构复刻

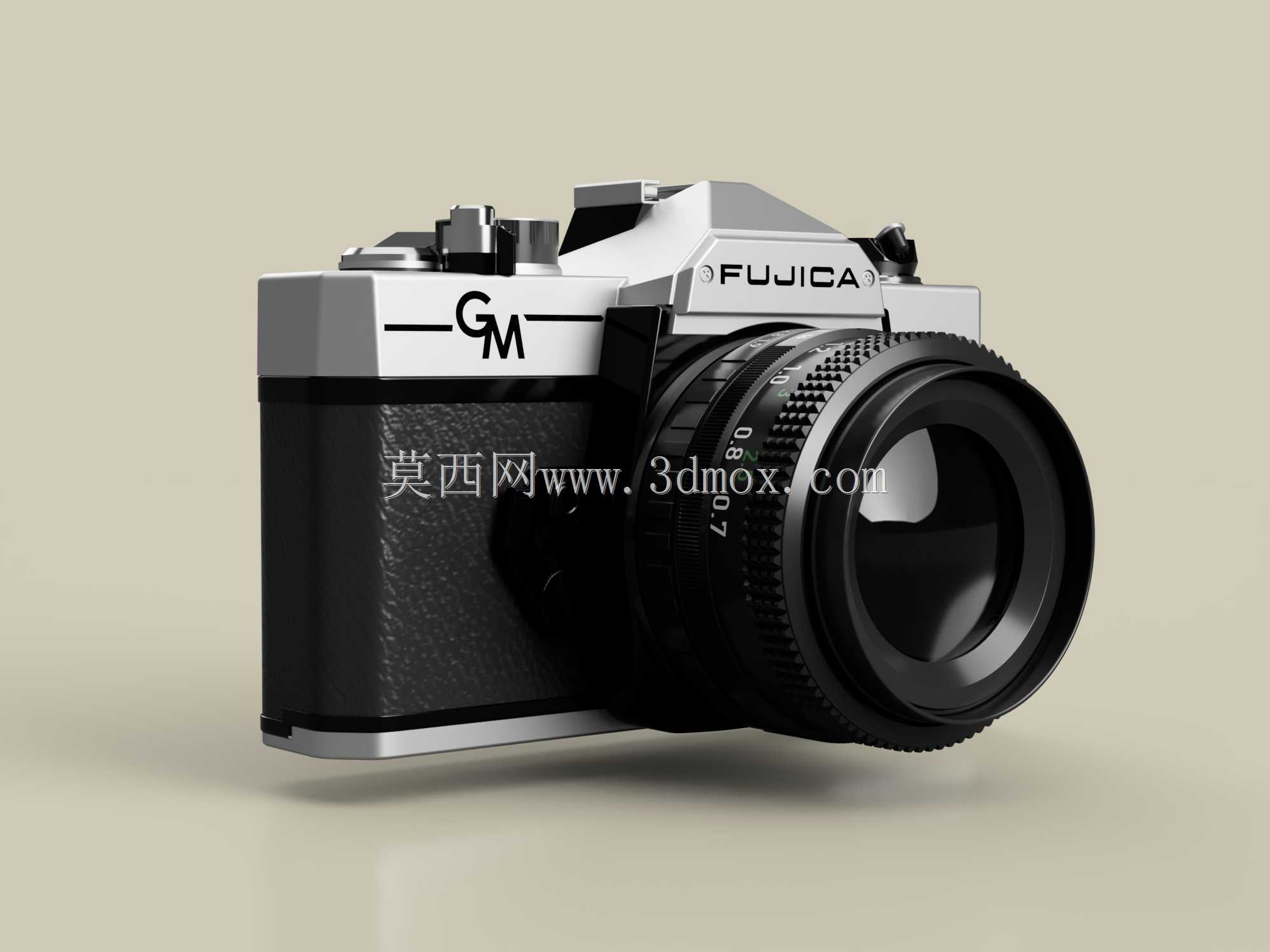

　　本次复刻的原型为富士卡STX-1手动胶片单反相机，作为上世纪胶片摄影时代的民用入门级光学拍摄设备，其结构设计兼顾了手动操作的人机交互逻辑与光学成像的精度要求，在三维建模过程中需要完整还原各部件的装配关系与操作逻辑，才能复现设备的真实使用状态。从实际使用场景来看，这类手动胶片相机主要应用于胶片摄影创作、复古影像拍摄、影视道具陈设、摄影史教学演示等场景，区别于现代数码单反的电子化结构，该机型全机械手动的操作逻辑，要求建模时对每一个可动部件的行程、限位、配合公差都做精准还原。

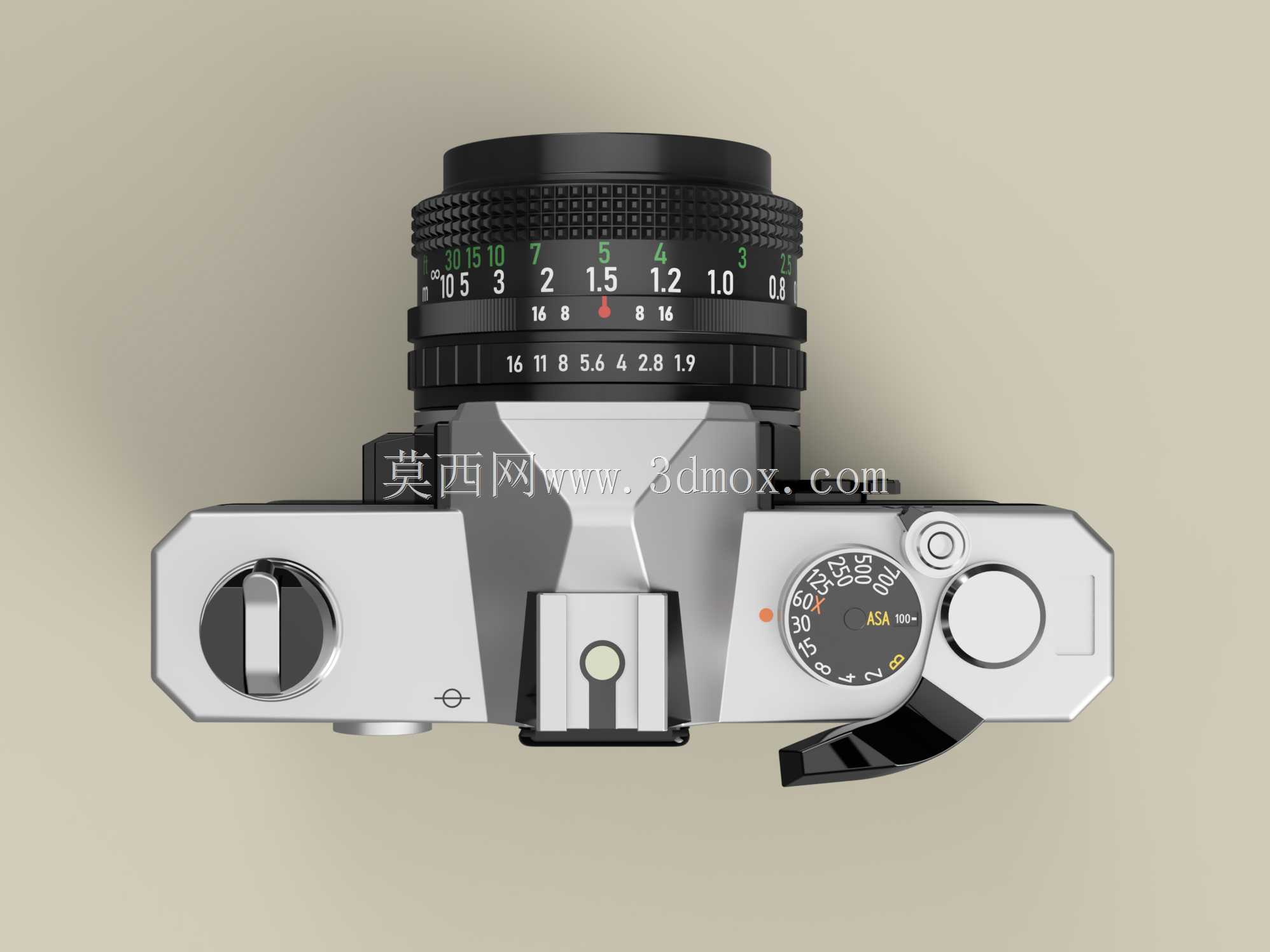

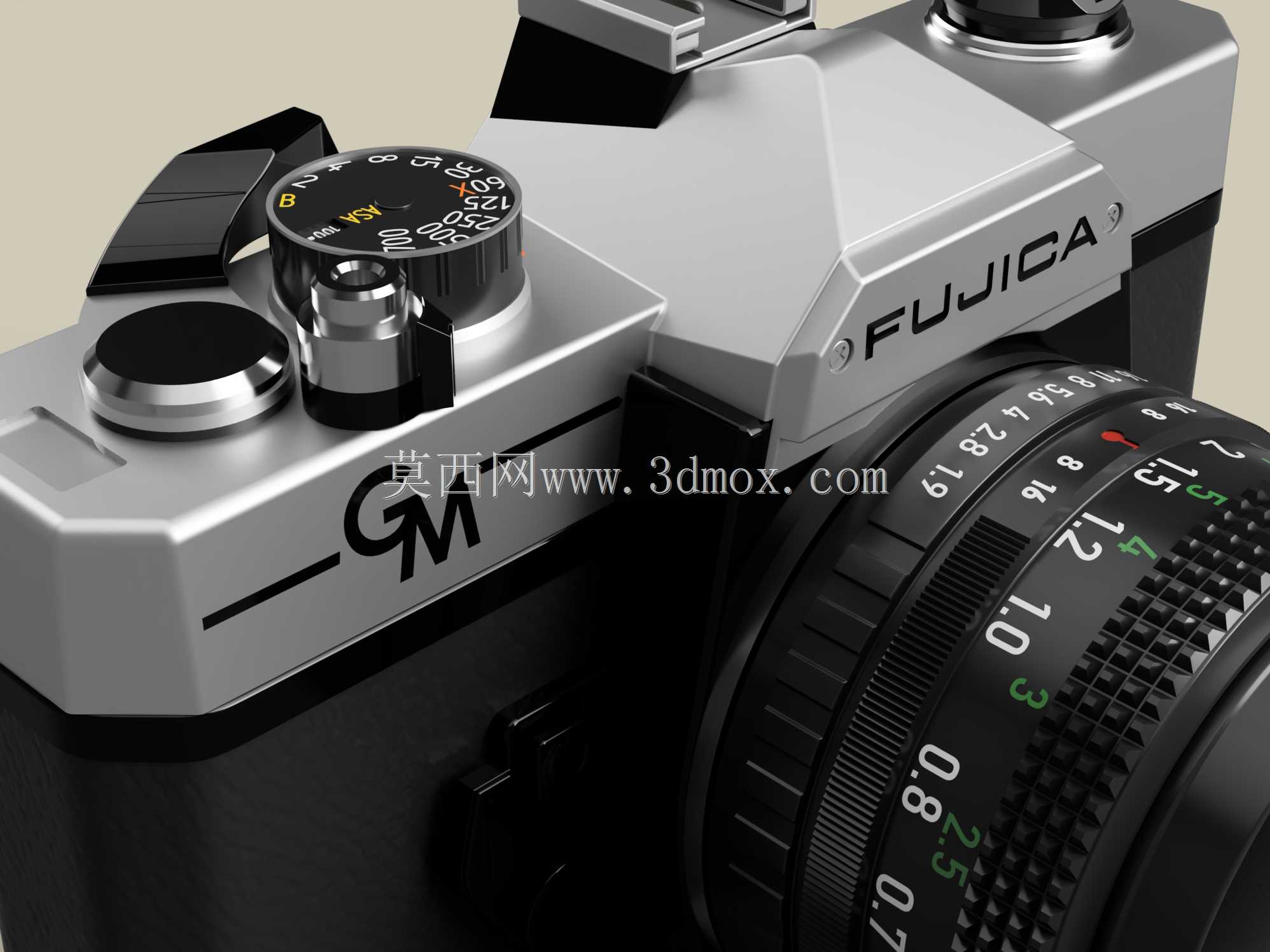

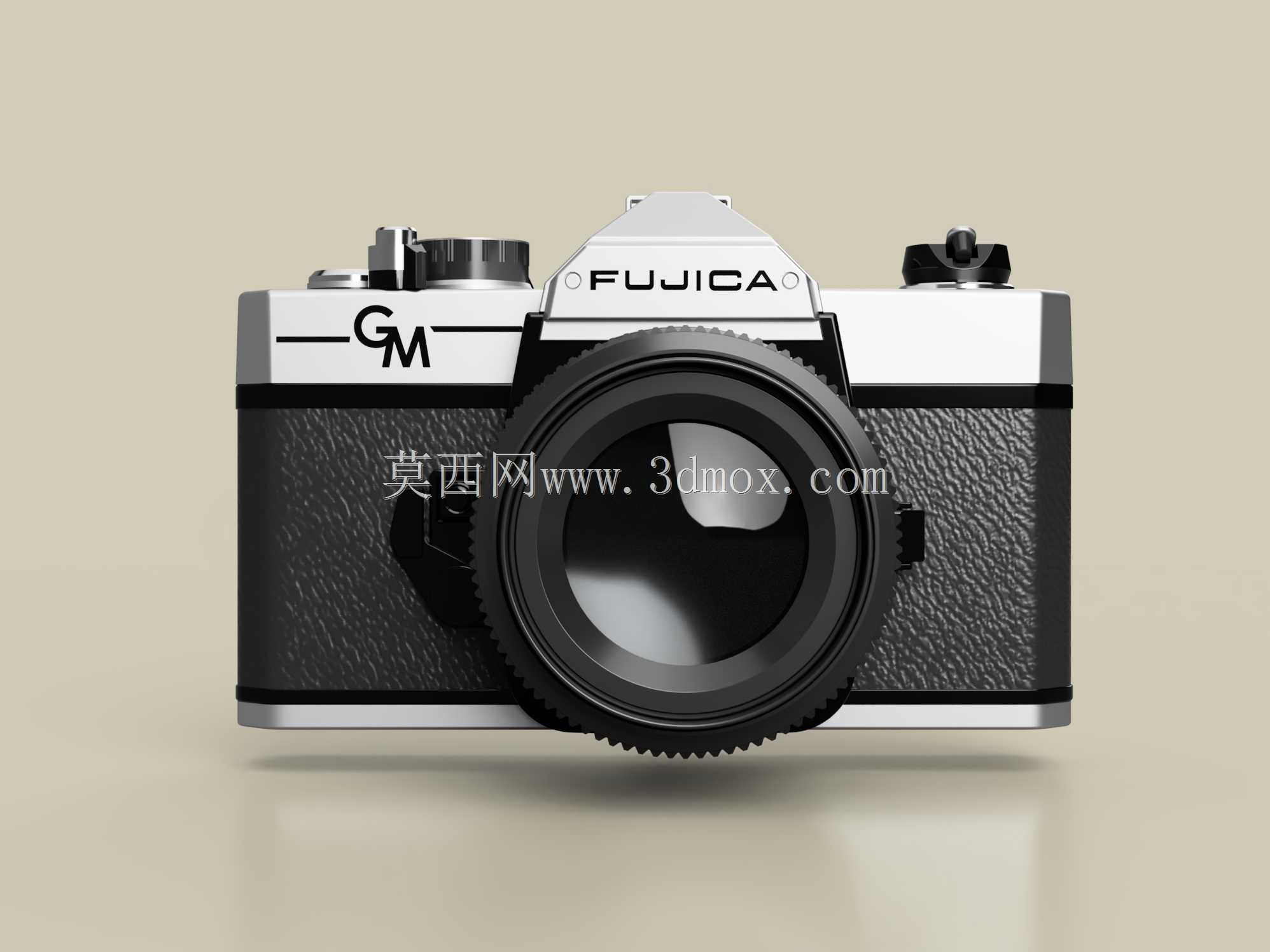

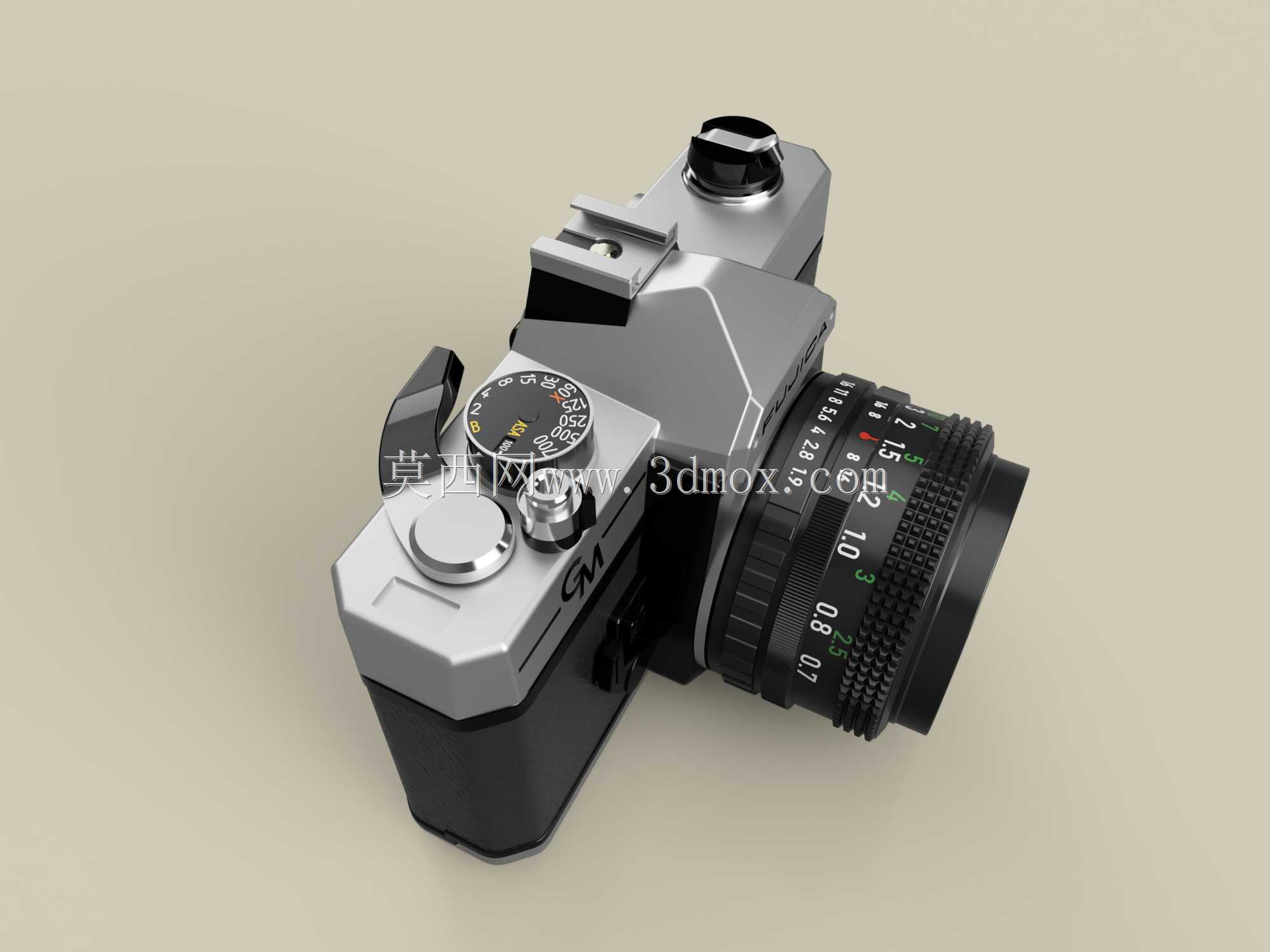

　　从功能特性来看，该机型采用全机械纵走式焦平面快门结构，快门速度调节转盘位于机身顶部右侧，调节范围覆盖B门到1/1000秒档位，每一档位都有清晰的定位棘爪结构，建模时需要还原转盘的刻度标识、防滑纹理以及与机身内部快门机构的联动接口；机身顶部左侧为胶片感光度调节盘与倒片旋钮，倒片旋钮具备折叠摇臂结构，在胶片拍摄完成后可通过摇臂将胶片回卷至暗盒内，该部件的旋转行程与折叠角度都需要符合实际操作的人机尺寸，摇臂展开后距离机身顶面的高度需要满足手指操作的空间余量，避免操作时与机身顶面其他部件产生干涉。机身正面的镜头卡口为富士专属的X卡口，卡口端面与胶片平面的法兰距为43.5mm，这一尺寸是保证镜头成像清晰的核心安装边界，建模时需要严格控制卡口定位面到机身内部胶片仓压片板平面的平行度与距离公差，卡口上的镜头锁止按钮、光圈联动拨杆的位置与突出高度也需要精准还原，保证镜头安装时的锁止逻辑与光圈联动功能可以在装配验证中正常实现。

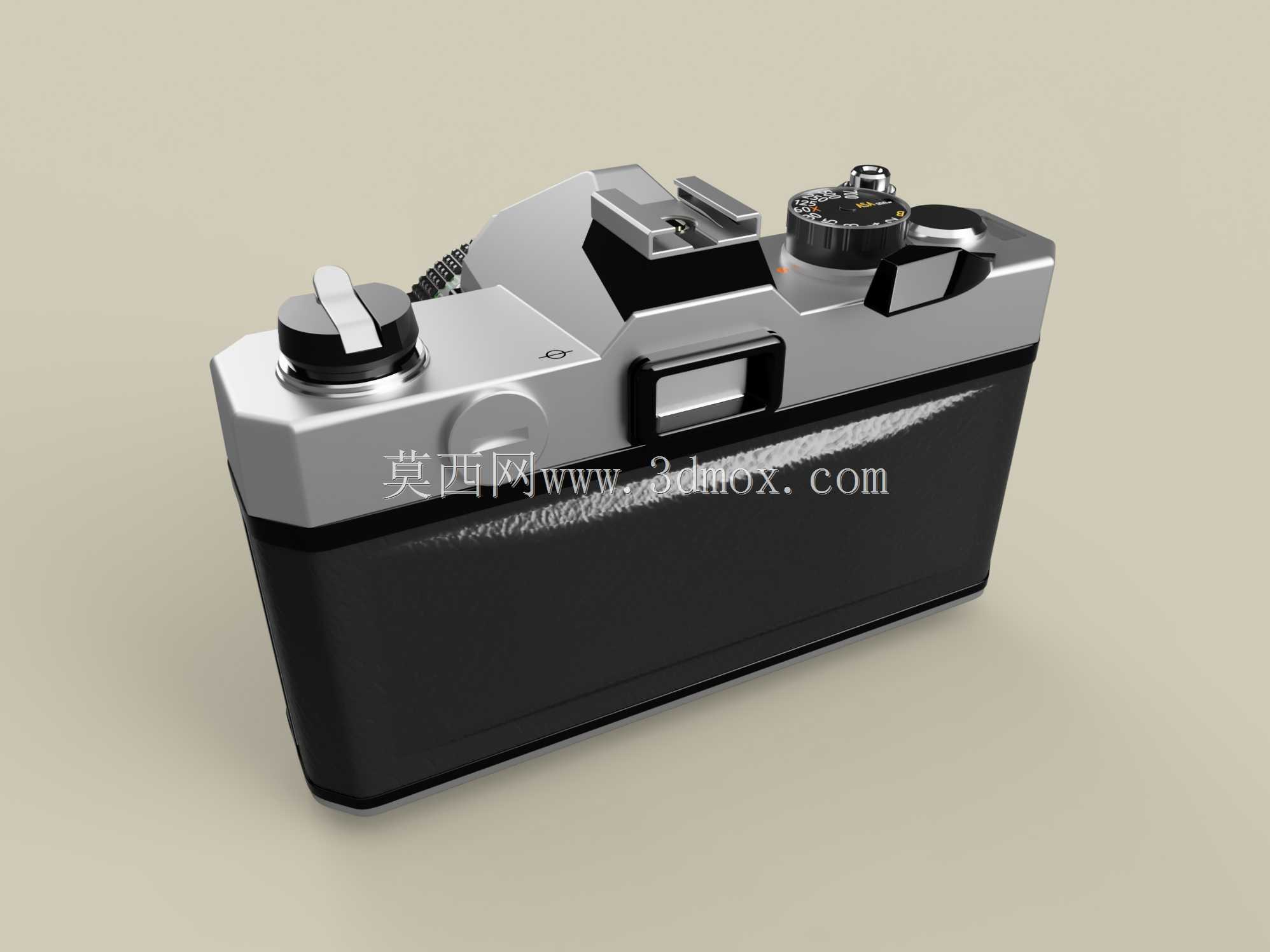

　　机身的握持部分覆盖有仿皮纹理的饰皮，饰皮下方为金属冲压成型的机身壳体，壳体厚度在1.2mm左右，既保证了机身结构强度，又控制了整体重量，建模时需要还原饰皮的颗粒纹理与金属壳体的折边、接缝结构，机身右侧的握持凸起弧度贴合人体手掌自然弯曲的形态，握持区域的厚度为32mm，保证单手握持时手指可以自然环绕机身，食指可以自然搭在快门按钮位置。机身背面的结构包含后盖开启扳手、胶片仓观察窗、取景器目镜，后盖通过底部的锁扣与机身连接，开启后可以看到内部的胶片仓结构，包含胶片导轨、压片板、卷片轴、八牙轮结构，压片板通过弹簧支撑在机身背部，与胶片导轨平面的间隙控制在0.2mm左右，保证胶片在卷动过程中保持平整，不会出现片道剐蹭或者成像平面偏移的问题，卷片轴与顶部的卷片扳手通过齿轮组联动，单次扳动卷片扳手的行程为135度，刚好完成一张胶片的卷片动作同时给快门上弦，这一联动结构的齿轮传动比、扳手的限位角度都需要在建模中做运动仿真验证，避免出现卷片不到位或者快门无法上弦的干涉问题。

　　取景器部分采用五棱镜光学结构，五棱镜安装在机身顶部的取景器仓内，外部覆盖有金属顶盖，顶盖表面的品牌标识、型号刻字都做了凹陷还原，目镜部分带有橡胶眼罩结构，眼罩的突出高度为8mm，拍摄时可以贴合眼部，阻挡杂光进入取景器影响构图判断。机身底部包含三脚架安装螺孔、后盖锁扣、电池仓结构，三脚架螺孔为标准1/4英寸英制螺纹，距离机身镜头光轴的水平距离为12mm，保证安装在三脚架上时相机的重心落在云台支撑范围内，不会出现低头倾覆的问题，电池仓为圆形结构，用于给机身的测光电路供电，仓盖带有硬币拧动的开槽，开槽深度为1.5mm，满足日常使用中用硬币即可开启更换电池的操作需求。

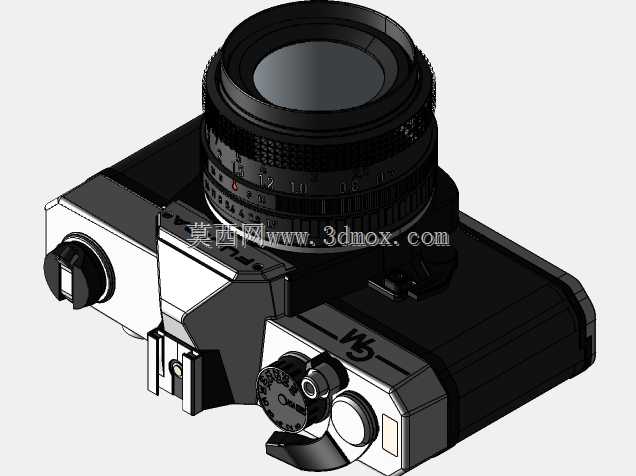

　　在建模思路上，优先从机身的核心基准面开始搭建，首先确定镜头光轴、胶片平面、卡口端面三个核心基准，所有部件的装配都以这三个基准为参照，先完成机身主体金属壳体的建模，再依次装配内部的快门机构、卷片机构、测光组件，最后装配外部的调节转盘、饰皮、镜头、背带环等附属部件，对于可动部件单独设置运动轴参数，方便后续做装配干涉检查与运动仿真。外形尺寸方面，该机型不含突出部件的机身尺寸为136mm86mm48mm，安装标准50mm标准镜头后整体长度为92mm，整体重量控制在520g左右，各外部突出部件比如倒片旋钮、卷片扳手、快门按钮的突出高度都控制在15mm以内，保证相机可以平稳放置在平面上，不会出现晃动倾斜的问题。所有部件的接缝间隙控制在0.1mm以内，还原真实相机的装配精度，饰皮与金属壳体的贴合边界做了收边处理，避免出现饰皮边缘起翘的视觉效果，镜头部分的调焦环、光圈环都带有防滑齿纹，齿纹的间距为1mm，深度为0.5mm，保证手动调节时的摩擦力足够，不会出现打滑的问题，镜头前端的滤镜安装螺纹为标准49mm口径，满足通用滤镜的安装需求，镜片部分做了多层结构还原，包含前组镜片、光圈叶片组、后组镜片，光圈叶片可以模拟不同光圈值下的开合状态，还原真实镜头的通光结构。
