黑色款GoPro运动相机外观结构三维数模

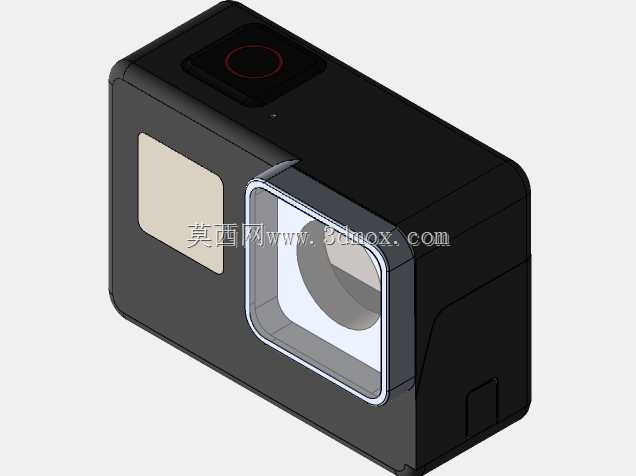

　　本次呈现的是黑色款运动相机的完整三维结构数模，建模过程中优先还原了设备在户外极限场景下的使用适配逻辑，从结构层面匹配冲浪、滑雪、山地骑行、高空跳伞等复杂工况的安装与防护需求。数模完整复现了设备正面的镜头防护边框结构，该部分采用凸起式设计，在镜头外侧预留了适配第三方滤镜、防水壳的安装间隙，边框边缘做了0.3mm的圆角过渡，既避免装配时的应力集中，也能减少意外磕碰时镜头直接受冲击的概率。机身正面左侧的状态显示屏区域，数模中还原了屏幕与机身壳体的0.15mm装配公差，屏幕周边的壳体做了微凸的挡边设计，当设备正面朝下放置时，挡边会先接触支撑面，避免屏幕表面直接摩擦产生划痕。机身顶部的录制按键区域，数模还原了按键外圈的红色标识环结构，

　　按键本身做了1.2mm的凸起高度，即使用户佩戴厚款户外防护手套也能准确触按，按键周边的壳体做了下沉式的密封槽结构，对应实体设备的防水胶圈安装位，可支撑设备在无额外防水壳的情况下实现10米水深的密封防护。机身侧面的接口仓位置，数模中预留了仓盖的转轴结构与卡扣位，仓盖闭合后与机身壳体保持齐平，减少户外使用时勾挂异物的概率，仓体内部的空间尺寸完全匹配通用的Type-C接口与HDMI接口的安装边界，不会出现接口插装时与仓壁干涉的问题。机身背部的电池仓结构，数模还原了仓盖的滑动锁止结构，锁止行程设置为8mm，用户可通过指尖的滑动触感判断仓盖是否完全锁止，避免运动过程中仓盖意外松脱导致电池掉落。整个机身的边角全部做了R5的圆弧过渡，

　　没有尖锐的棱角，一方面提升手持握持的贴合感，另一方面在设备发生意外跌落时，圆弧结构可以分散冲击能量，降低壳体开裂的风险。数模中所有的壳体壁厚统一设置为1.8mm，既保证了结构强度，也控制了整机的重量，整机的三维尺寸控制在62mm×44mm×32mm的范围内，适配市面上绝大多数通用的运动相机安装支架、快拆底座、胸带、头带等配件，用户不需要额外定制转接件即可完成不同场景的安装固定。建模过程中对所有的装配止口、卡扣位置都做了干涉检查，确保各个部件拆分后可以直接用于手板打样验证，壳体内部的筋位布局也按照实体设备的结构做了还原，筋位高度3mm，厚度0.8mm，既可以提升壳体的抗形变能力，也不会因为筋位过厚导致注塑生产时出现缩痕。

　　镜头部分的数模还原了镜片组的安装台阶，台阶的同轴度公差控制在0.02mm以内，确保镜片装配后光轴不会出现偏移，保证成像质量。机身侧面的功能按键做了与录制按键一致的凸起高度设计，按键表面做了细微的防滑纹理，湿手状态下操作也不会出现打滑的问题。整个数模的外观分件完全按照量产产品的装配逻辑拆分，前壳、后壳、镜头边框、按键、仓盖等部件都为独立的实体，可直接用于结构验证、配件开发、场景渲染等不同用途，不管是做配套防水壳、保护套的结构设计，还是做户外拍摄场景的动画演示，都可以直接调用该数模进行二次编辑，不需要再做额外的结构修补。
