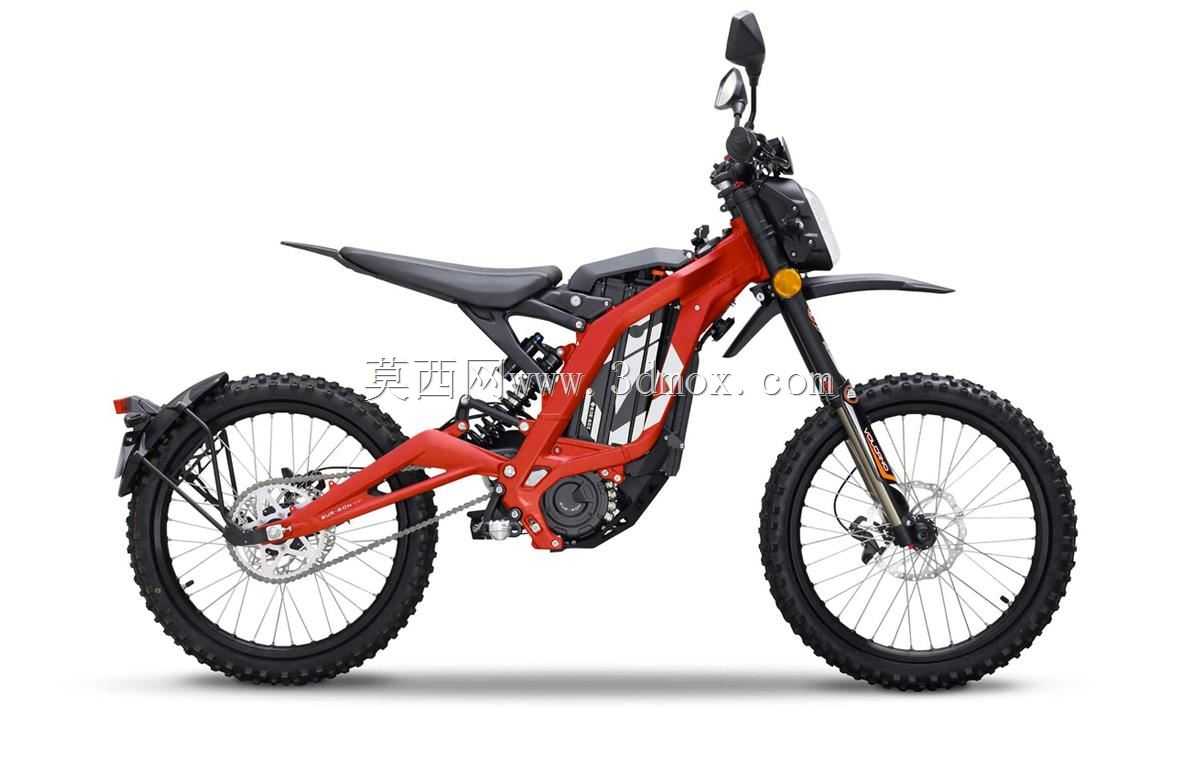

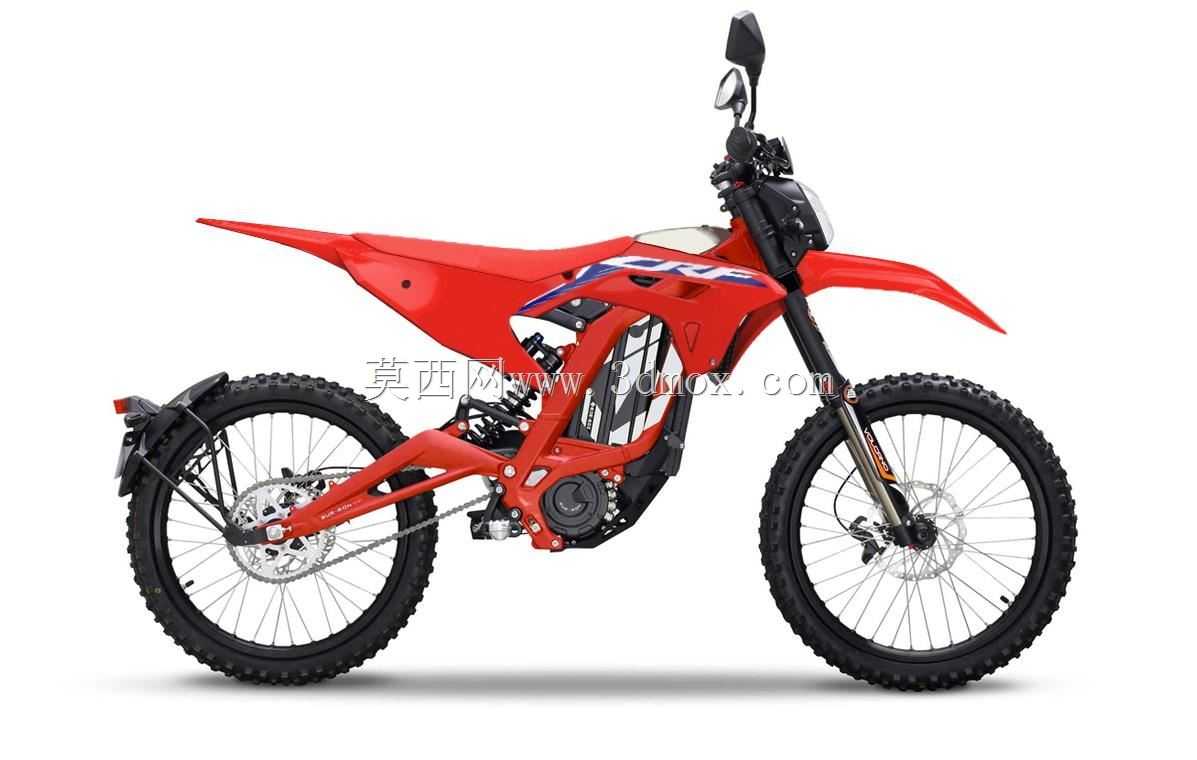

虬龙轻蜂高性能越野电动两轮车结构

　　这套三维结构完整还原了虬龙轻蜂高性能电动越野两轮车的全系统装配关系，覆盖从主车架焊接总成、行走悬挂系统到动力传动单元的全部硬点坐标，可直接用于非道路越野出行装备的结构验证、改装方案校核以及同类型轻量化电动两轮车的正向开发参考。从实际应用场景来看，这类车型主要面向山林非铺装路面穿越、郊野户外休闲骑行、封闭场地轻越野体验等场景，区别于常规道路通勤电动车，其结构设计完全围绕非铺装路面的冲击耐受、复杂地形通过性以及轻量化操控需求展开，没有多余的道路合规装饰件，所有结构件都直接服务于越野工况下的性能表现。

　　在功能特性层面，这套结构完整呈现了车型的核心设计逻辑：主车架采用环抱式镂空焊接结构，以铝合金管材为主体，在电池仓位置形成封闭的承载环，既可以将动力电池作为结构件嵌入车架环内，降低整车重心高度，又能通过管材的异形截面设计，在控制整体重量的前提下提升车架的扭转刚度，应对越野路面频繁出现的侧向冲击、飞落差落地的纵向载荷。前悬挂采用长行程倒置前叉结构，预留的安装边界可以兼容不同行程的改装叉体，转向节位置的硬点坐标经过校准，保证大行程压缩状态下不会出现转向干涉，转向限位结构直接集成在车架头管位置，限制最大转向角避免车把与油箱护板、前挡泥板发生碰撞。后悬挂采用多连杆结构连接后摇臂与车架中置减震器，杠杆比经过匹配，在小震动过滤和大冲击支撑之间取得平衡，后摇臂采用单侧镂空的铝合金铸造结构，兼顾链条传动的安装空间与后轮轴的支撑刚度，后轮轴的安装槽预留了调节余量，可以满足不同规格后轮、不同链条张紧度的调整需求。

　　行走系统的结构细节在模型中也有完整呈现：前后轮均采用辐条轮结构，搭配深齿越野轮胎，轮辋的安装接口兼容常规越野摩托的通用轮毂规格，方便后期更换不同胎纹、不同尺寸的轮胎；制动系统采用前后碟刹结构，刹车卡钳的安装座直接集成在前叉下端与后摇臂对应位置，安装孔位符合通用越野摩托的卡钳安装标准，不需要额外转接码即可适配多规格改装刹车组件。动力单元采用中置电机布局，电机输出轴通过减速机构直接连接链轮，通过链条将动力传递至后轮，这种布局相比轮毂电机可以大幅降低簧下质量，提升后轮在颠簸路面的贴地性能，电机的安装位置位于车架中下部，进一步压低整车重心，提升越野骑行时的操控稳定性。电池仓的安装边界在模型中做了精准还原，仓体的固定点分布在车架环抱结构的四个受力点上，即使在飞落差落地的强冲击下，也能保证电池固定牢靠，不会出现窜动。

　　从安装边界与尺寸参数来看，整车轴距控制在适合林道穿越的长度范围内，既保证高速穿越时的直线稳定性，又能满足狭窄林道的转向灵活性；座高设定符合越野骑行的站立操控需求，脚踏位置的硬点经过优化，站立骑行时腿部可以自然贴合车架两侧，方便操控重心转移；车把的安装高度预留了调节空间，可以根据不同骑行者的身高、不同骑行场景的需求调整车把高度与角度。车身覆盖件均采用轻量化的工程塑料结构，安装点全部预留了缓冲间隙，在发生轻微摔车时，覆盖件可以通过小范围形变吸收冲击，不会直接断裂，同时覆盖件的造型完全避让开悬挂、链条等运动部件，即使在悬挂全行程压缩、转向打到最大角度的状态下，也不会出现运动干涉。尾部的挡泥板、后扶手结构集成在车架后段，后扶手的受力点直接连接车架主结构，方便挪车、临时牵引时受力，不会因为拉扯导致覆盖件损坏。

　　对于三维建模从业者和结构设计人员来说，这套模型的参考价值在于完整呈现了轻量化电动越野两轮车的载荷传递路径：从轮组接收到的地面冲击，通过悬挂系统传递到车架主结构，再通过车架分散到电池、电机等重量部件的安装点，所有受力点的结构都做了对应的加强设计，而非受力区域则做了充分的镂空减重，这种“好钢用在刀刃上”的结构设计思路，完全贴合越野装备轻量化与高强度兼顾的核心需求。在做同类型产品开发时，可以直接参考这套模型的硬点布局，调整轴距、悬挂行程等参数适配不同的使用场景，也可以基于现有结构做改装方案的校核，比如更换更长行程的减震、更大尺寸的轮胎、不同功率的电机时，直接在模型中验证安装空间与运动干涉，省去反复测绘实车的步骤，提升设计效率。
