杜卡迪越野摩托车整车结构三维设计

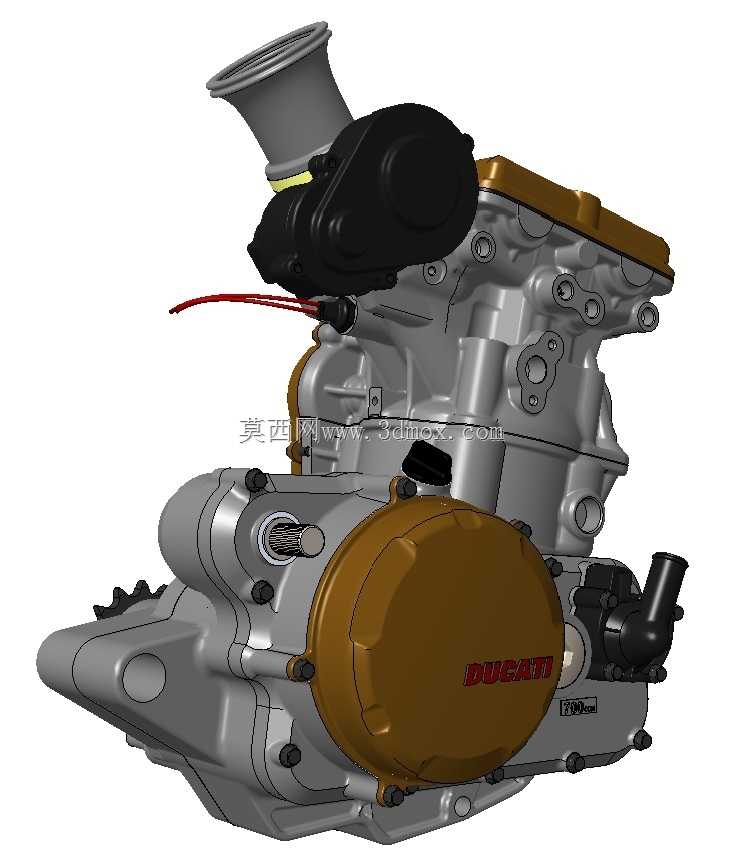

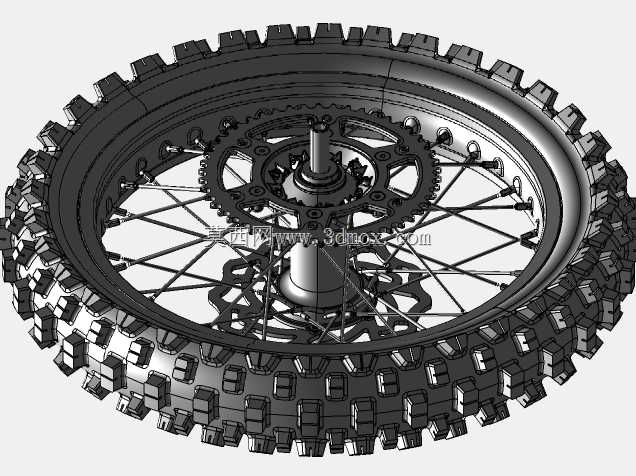

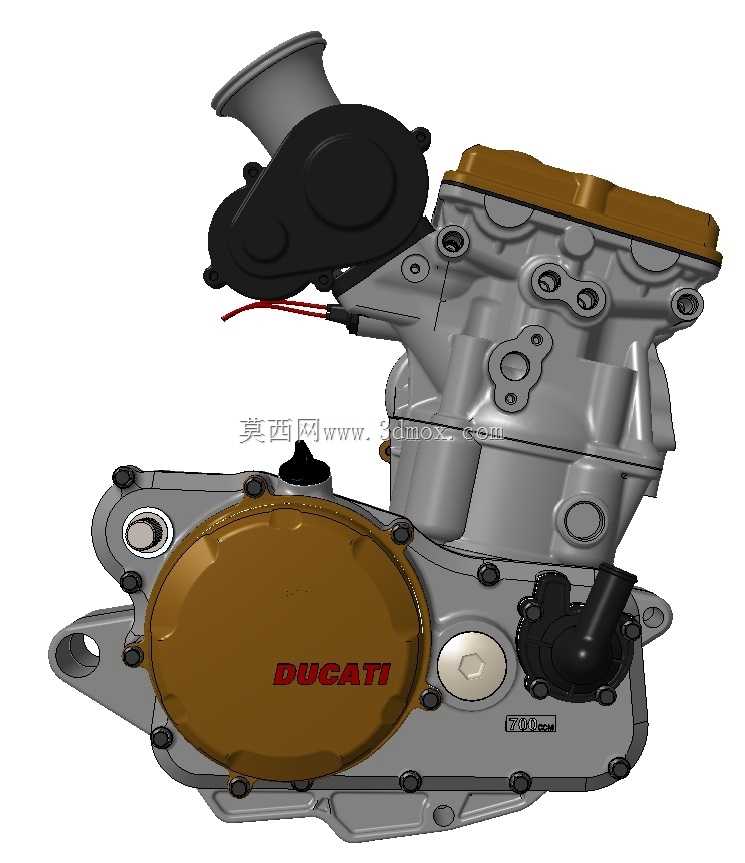

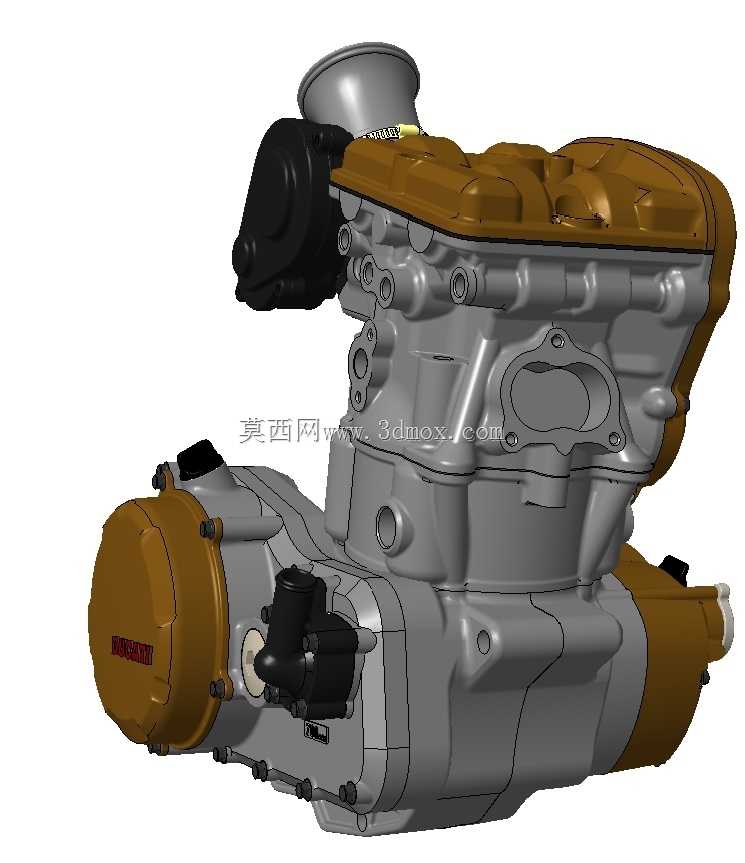

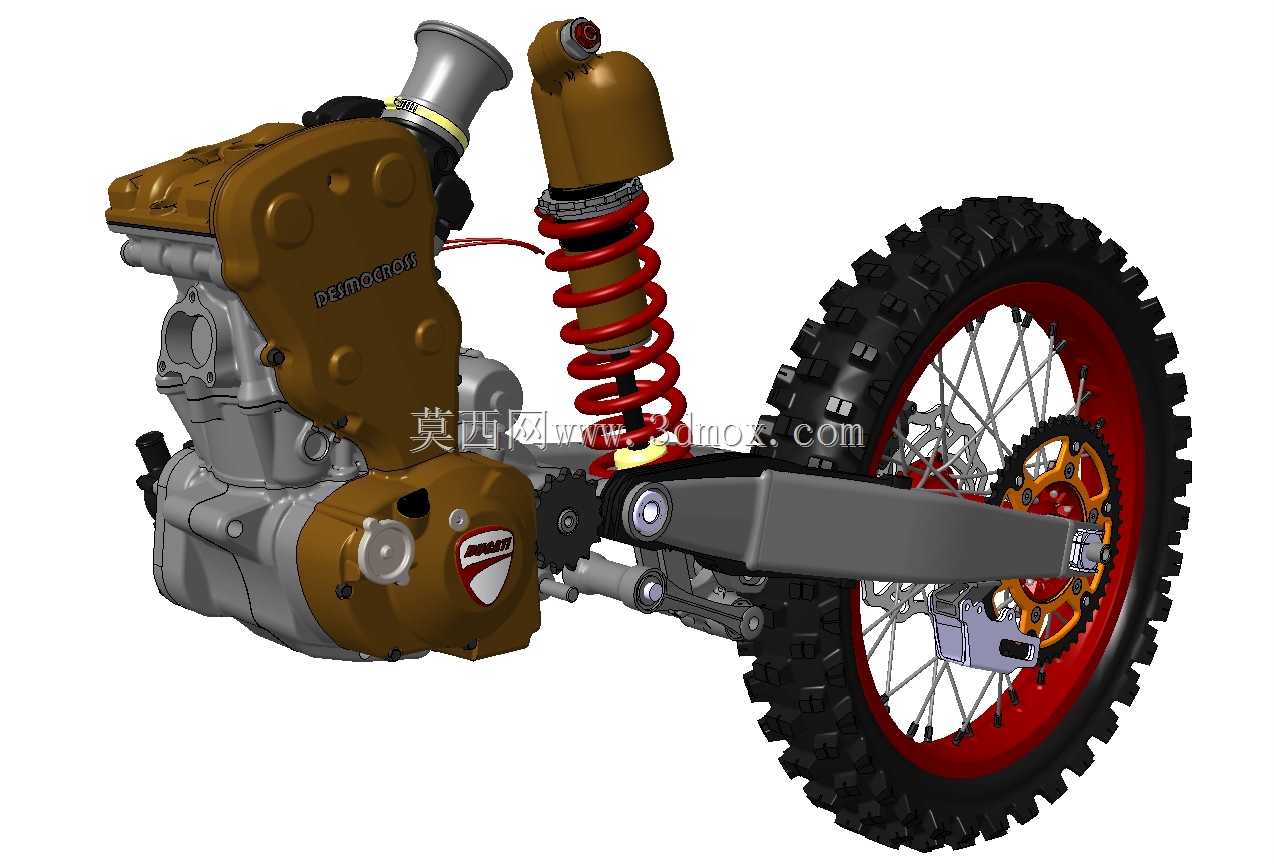

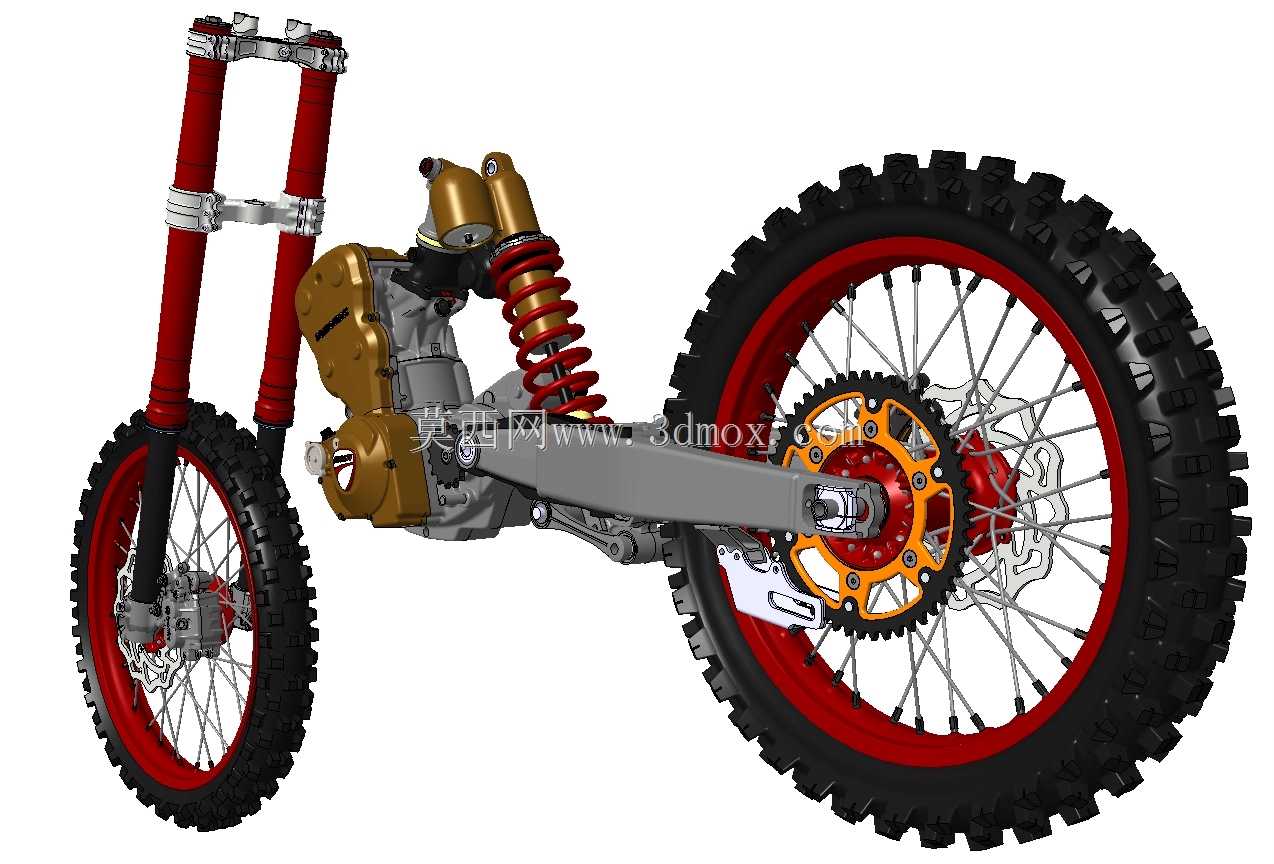

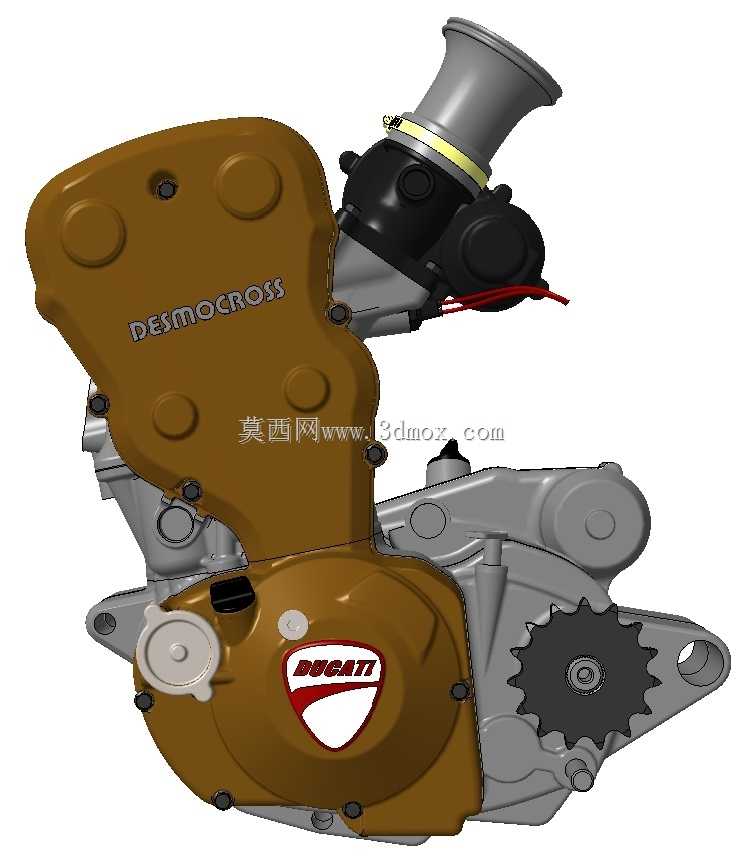

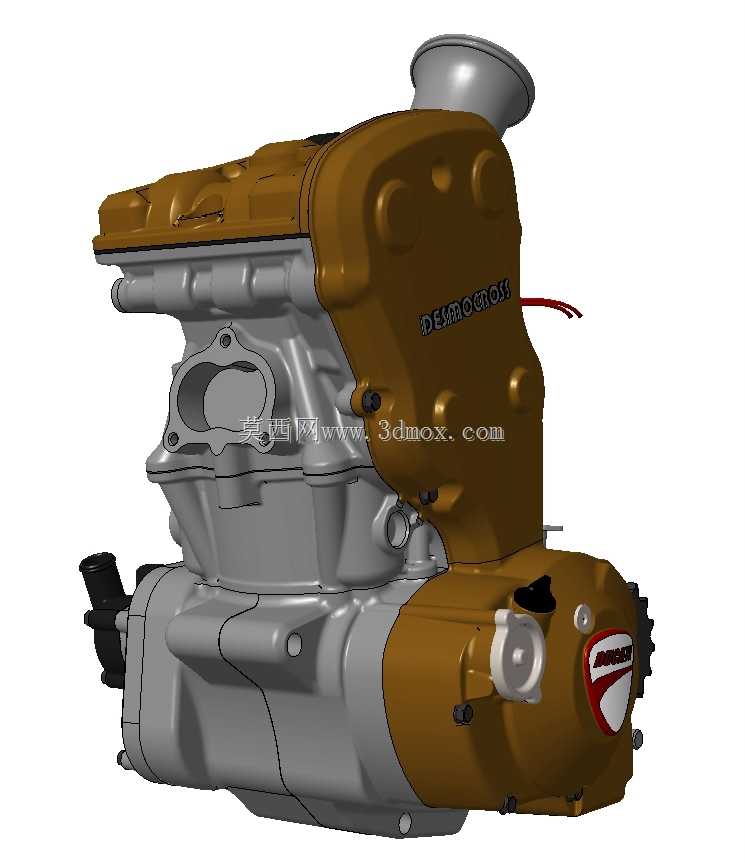

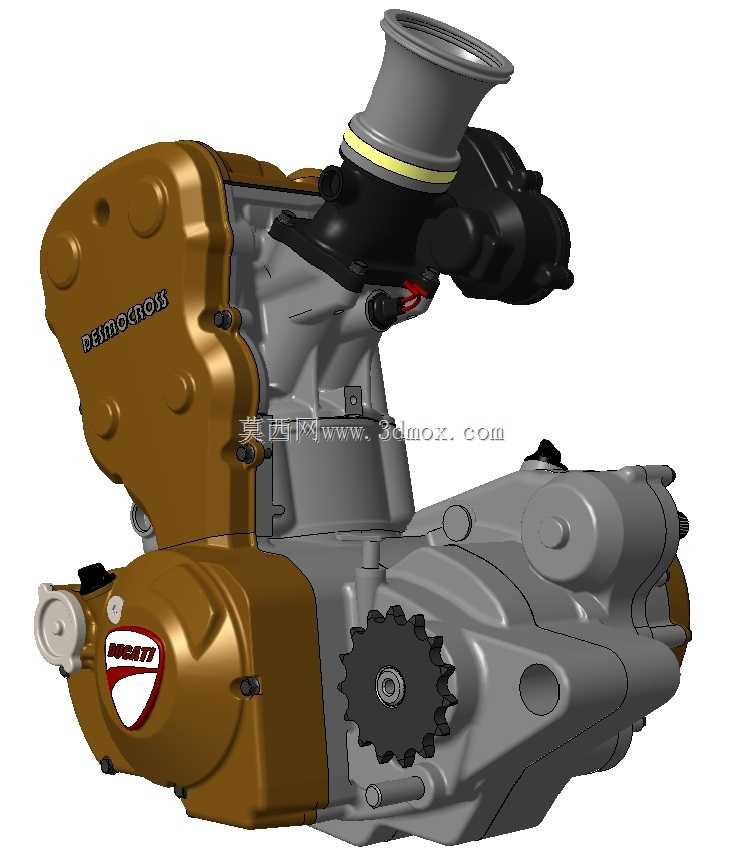

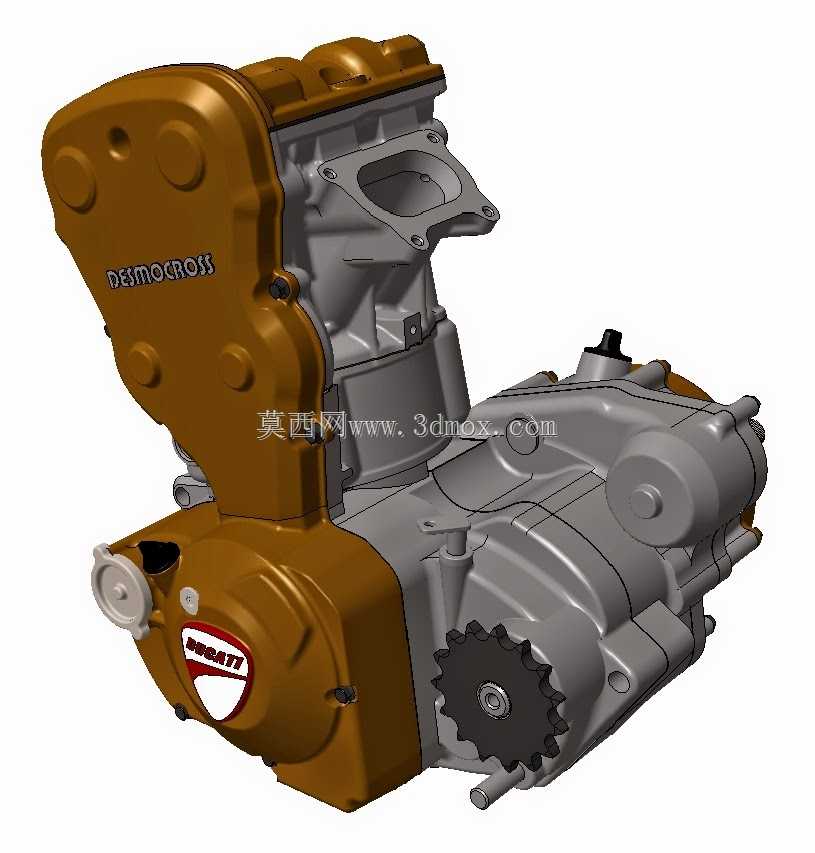

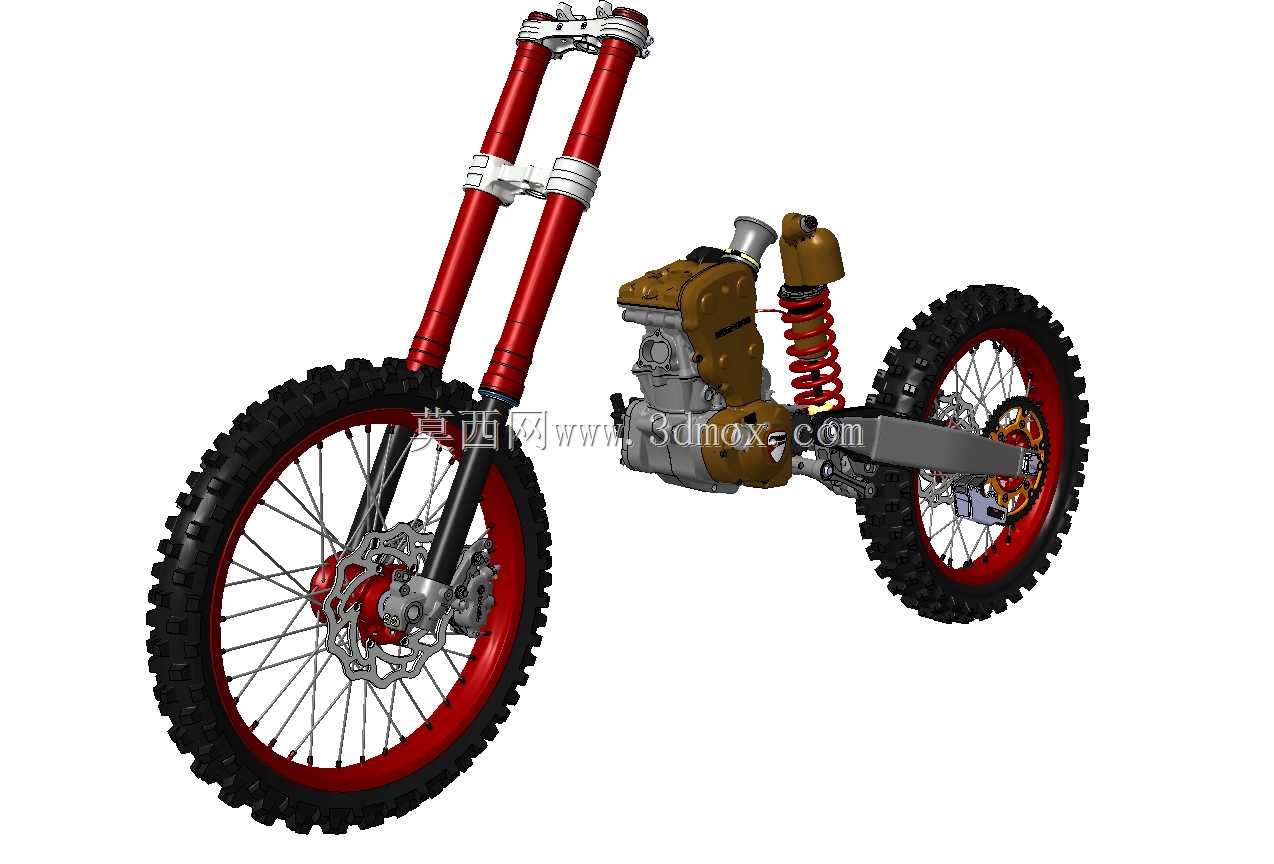

非铺装路面的高频冲击工况，对越野摩托的结构冗余度提出了远高于街车的要求，这套杜卡迪越野车型的三维结构在设计阶段就把飞坡落地的瞬时载荷、连续颠簸的车架形变量作为核心校核指标，没有沿用市售车型的通用管架参数。前减震的行程预留了120mm的压缩余量，减震筒外壁的加强筋没有做等厚处理，靠近下联板的受力集中区域筋厚增加2mm，靠近轮轴的区域做减薄处理，既避免应力集中引发的焊缝开裂，也不会过多增加簧下质量影响转向灵活性。发动机与车架的连接点没有采用硬连接结构，三个固定点位都预留了橡胶衬套的安装公差，衬套的压缩量控制在1.5mm，既能抵消动力输出的高频振动传递到手把，也不会因为衬套过软导致急加速时发动机晃动影响传动效率。排气尾段的固定支架做了弯折避让设计，避开后轮在极限压缩时的胎面运动轨迹，支架的安装孔做了长圆孔设计，允许3mm的安装调整量，抵消焊接加工带来的位置误差，避免装配时出现强制对位引发的支架预应力。前后轮的辐条排布没有采用等角度均分设计，靠近刹车盘侧的辐条密度提升15%，抵消刹车时的侧向载荷，轮圈的胎座位置做了微凸的防滑棱，匹配越野胎的硬胎壁结构，避免低胎压过弯时轮胎脱圈。油箱的造型贴合车架主梁的弧度，底部做了内凹结构避让发动机的气门室盖，油箱外壳的曲面做了磨砂纹理的预留，既提升骑行时腿部夹持的摩擦力，也能在摔车时避免光滑表面直接刮擦破损。侧盖的快拆结构卡扣位置做了隐藏式设计，卡扣的弹性臂厚度控制在2.5mm，兼顾拆装的便捷性和越野颠簸时的连接可靠性，不会因为持续振动出现松脱异响。前挡泥板的支撑臂做了弧形流线设计，在阻挡泥水甩到发动机舱的同时，不会过多增加迎风阻力，支撑臂的根部做了圆角过渡，避免飞石撞击时出现应力断裂。脚踏的位置做了可溃缩结构预留，摔车时脚踏会向内弯折避免撞击断裂，同时不会卡滞地面引发车辆失控。
