旧钻机电机适配12V离心式水泵叶轮结构

　　做小型流体输送部件的结构设计时，很多场景不需要从零开发全套动力与流体结构，利用现有成熟的小型动力件做适配改造，反而能大幅缩短落地周期，降低小批量制作的成本，这次的结构就是围绕旧钻机拆下的12V直流电机做的适配水泵叶轮设计。从实际应用场景来看，这类小功率12V电动水泵的适配范围很广，户外小型水循环系统、车载散热水路补充、小型DIY水冷装置、园艺微型滴灌增压、甚至是小型实验台的流体循环回路都能用到，这类场景对泵的流量要求不高，大多在每分钟几升到十几升的区间，扬程需求也普遍在1-3米，不需要工业级水泵的高参数，反而对结构紧凑度、动力匹配度、安装便捷性要求更高。

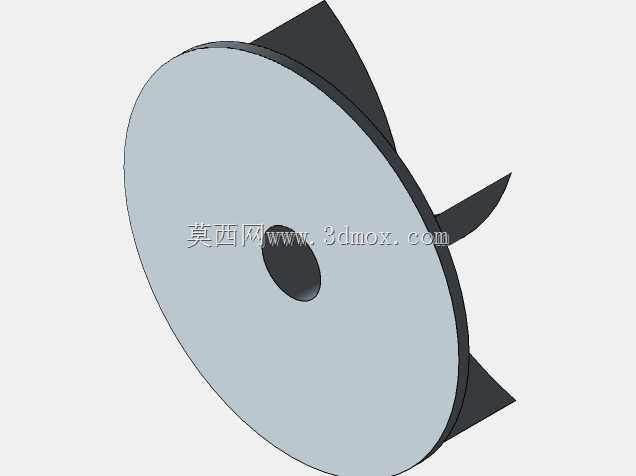

　　从功能特性来看，这个结构核心是离心式叶轮的设计，没有采用复杂的闭式叶轮结构，而是选了开式三片式叶片的结构，主要是考虑到用旧电机制备的场景，加工条件有限，开式叶轮的成型难度更低，不管是3D打印还是简单的铣削加工都能快速做出成品，而且开式叶轮对输送介质里的微小杂质容忍度更高，不会像闭式叶轮那样容易被细小颗粒卡滞，很适合非洁净流体的低压输送场景。叶轮中心的轴孔是直接匹配旧钻机12V电机的输出轴尺寸做的公差配合，没有额外设计联轴器结构，直接将叶轮压装在电机轴上，减少了传动环节的功率损耗，也缩小了整个泵体的轴向尺寸，毕竟这类小型应用场景的安装空间往往比较局促，轴向尺寸每压缩10毫米，适配的安装场景就能多不少。

　　设计思路上，首先是匹配电机的输出特性，旧钻机拆下来的12V电机一般是高速有刷直流电机，空载转速往往能到每分钟一万转以上，带载后也能维持在六千到八千转的区间，离心式水泵的扬程和转速的平方成正比，这个转速区间刚好能匹配小流量低扬程的需求，不需要额外做减速结构。叶片的型线没有用复杂的空间扭曲叶片，而是采用了简单的后倾直叶片，一方面是降低建模和加工的难度，另一方面后倾叶片的功率特性更平稳，不会随着流量增大出现功率陡增的情况，能避免旧电机因为过载出现过热烧损的问题，毕竟旧电机的绝缘和轴承状态都不如全新电机，控制负载波动能大幅提升改造后泵的使用寿命。叶轮的轮盘部分做了等厚度设计，边缘做了小圆角过渡，减少流体在轮盘边缘的湍流损失，叶片和轮盘的连接位置做了小倒角，避免应力集中，不管是塑料3D打印还是金属薄片焊接，这个结构的连接强度都足够承受高速旋转的离心力。

　　外形尺寸与安装边界方面，整个叶轮的最大外径控制在60毫米以内，这个尺寸是匹配常见的小型泵壳内径做的，通用的63毫米内径的PVC管就能直接改造成泵壳，不需要单独定制泵体外壳，进一步降低改造的门槛。轴向总厚度不超过15毫米，其中轮毂部分的厚度是8毫米，轴孔的深度刚好覆盖电机输出轴的有效配合长度，不会因为轴孔过浅导致叶轮旋转时出现偏摆，也不会因为轴孔过深顶到电机的端盖。安装时只需要在电机端盖和叶轮之间加一个简单的水封结构，就能实现腔体的密封，叶轮的外边缘和泵壳内壁的间隙控制在1.5毫米左右，这个间隙既能避免叶轮旋转时和泵壳刮蹭，又能尽量减少间隙处的流体回流，保证泵的效率不会因为间隙过大出现明显下降。

　　实际做结构验证的时候要注意，叶轮做动平衡的时候不需要太高的精度等级，毕竟尺寸小转速虽然高，但整体重量很轻，只要在打印或者加工后去掉边缘的毛刺，简单做一下静平衡就能满足使用要求，不会出现明显的振动。另外叶片的高度是5毫米，这个高度是结合电机功率算的，旧钻机的12V电机功率一般在10W到20W之间，这个叶片高度对应的流道截面积刚好能让电机在最佳效率区间工作，不会出现流量过大导致电机堵转，也不会因为流道过窄导致流量达不到使用需求。这种利用现有旧动力件做适配的泵结构，本质上是把标准化的动力部件和定制化的流体部件做结合，不需要开模做全套零件，小批量制作甚至单台DIY的时候，实用性远高于通用型号的成品泵，毕竟很多场景的安装空间和接口都是非标的，定制叶轮结构可以灵活调整尺寸来匹配现有安装位，不用为了适配泵的尺寸去改动整个系统的其他结构。
