水下泵用异径管路连接接头结构

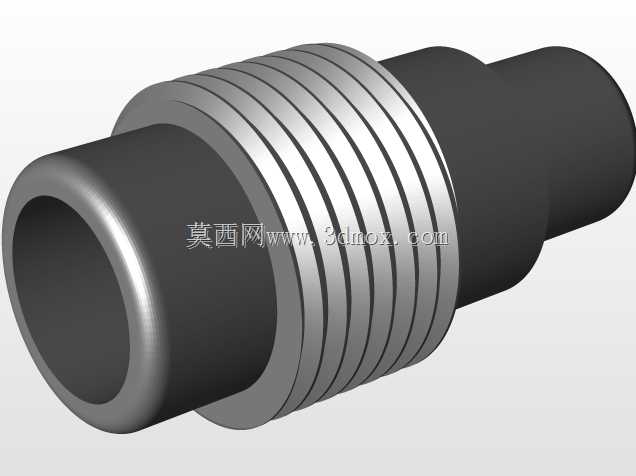

　　在涉水流体输送系统的现场装配环节，经常会遇到泵体接口与配套软管通径不匹配的问题，这类异径转接需求在小型潜水泵、景观水循环泵、水族配套水泵的安装场景中尤为常见，这款接头正是为解决40mm通径泵体接口与25mm内径软管的对接问题设计的专用转接件。从结构设计来看，接头整体采用阶梯轴式的同轴布局，靠近大端的位置设置了多道环形凸筋，这部分结构并非装饰性设计，而是用于和泵体接口内的密封槽配合，安装时推入泵体接口后，环形凸筋会挤压接口内的密封圈，形成多道密封防线，避免水下工作时出现流体渗漏，同时凸筋的台阶结构也能起到轴向限位的作用，防止接头在软管拉扯、流体压力波动的情况下从泵体接口脱出。接头的小端为直插式软管连接段，

　　外径匹配25mm内径软管的公差范围，表面做了细微的粗糙度处理，增大与软管内壁的摩擦力，实际安装时搭配喉箍紧固即可完成密封连接，不需要额外加工螺纹或者焊接，大幅降低现场装配的难度。设计过程中充分考虑了水下工作的受力特性，接头整体壁厚做了均匀化处理，大端接口处做了圆角过渡，避免应力集中导致的长期使用开裂问题，中间的环形凸筋采用等间距排布，每道凸筋的高度一致，既保证密封性能，又不会因为凸筋过高导致安装阻力过大，现场徒手即可完成推入装配，不需要借助专用工装。从安装边界来看，接头整体轴向长度控制在合理范围，安装后不会过多占用泵体周边的安装空间，适合在狭小的设备舱、水下安装位使用，大端外径匹配40mm通径泵体的接口内孔尺寸，

　　小端外径适配25mm内径软管的套入需求，两端的同轴度公差控制在机械加工的常规精度范围内，安装后不会出现管路偏斜导致的流体阻力增大问题。在实际应用场景中，这类接头不仅可以用于水泵的吸入端转接，也可以用于排出端的管路变径，比如小型鱼池的循环水泵出水口需要接细管径软管做定向出水，或者水族箱内置泵的进水口需要转接细管实现局部吸水，都可以使用这款接头完成转接，不需要对泵体原有接口做任何改造，也不需要更换不同通径的软管，大幅降低管路改造的成本。结构设计上没有采用复杂的可拆卸结构，整体为一体式加工成型，不存在多余的连接缝隙，避免长期在水下使用时缝隙内积存杂质、滋生藻类影响密封性能，外表面没有尖锐棱角，安装过程中不会划伤软管内壁，

　　也不会对安装人员造成割伤风险。针对流体输送的特性，接头内部流道做了平滑过渡处理，大端到小端的变径位置采用圆弧过渡，没有直角台阶，流体经过时不会产生明显的紊流，能有效降低管路的压力损失，提升水泵的输送效率，避免因为变径位置的涡流导致的噪音、振动问题。在选型适配时，只需要确认泵体接口的内径为40mm，配套软管内径为25mm即可直接选用，不需要额外测量其他安装尺寸，接头的环形凸筋位置距离大端端面的距离经过匹配设计，推入泵体接口后刚好到达密封位，不会出现推入过深顶到泵体内部叶轮、或者推入过浅密封不足的问题。长期水下使用场景下，这种一体式结构的接头相比拼接式的转接头可靠性更高，不存在粘接、螺纹连接位置的渗漏风险，多道环形凸筋的密封设计即使其中一道密封圈出现老化，其余凸筋配合的密封结构依然能起到密封作用，延长整体的维护周期。
