武士头盔纹样金属板盒钣金结构设计

　　这款带武士头盔纹样的金属板盒，最初是为车间工位旁的小型工装收纳场景开发，日常用来存放精密检测用的小型塞尺、定位销、打磨头这类易散落的工装配件，避免工位台面上的金属碎屑刮花配件表面，同时也能适配生产线旁的工具定点管理要求，放在工位架边缘不会因为设备运行的振动滑落。

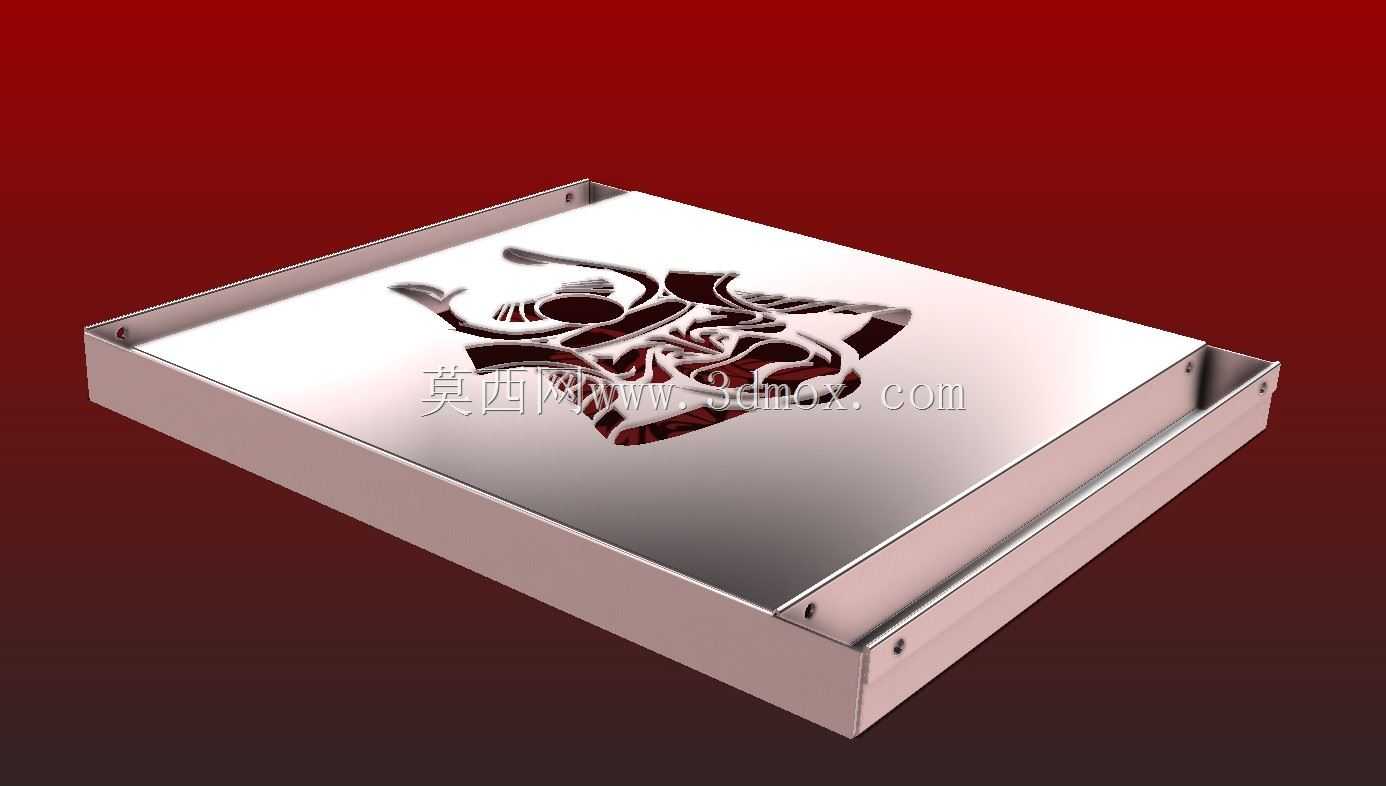

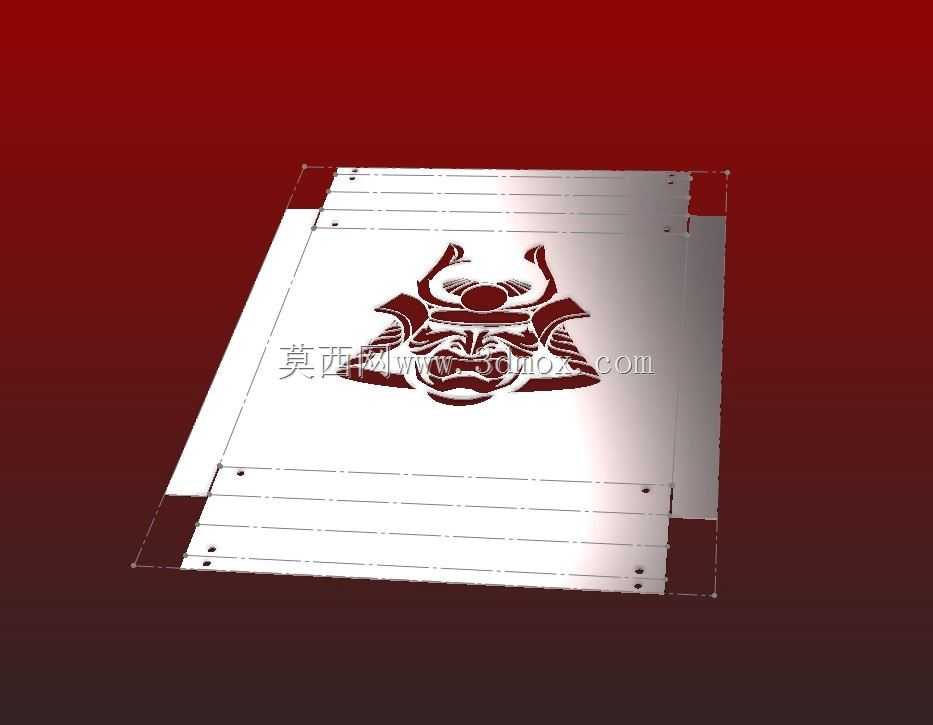

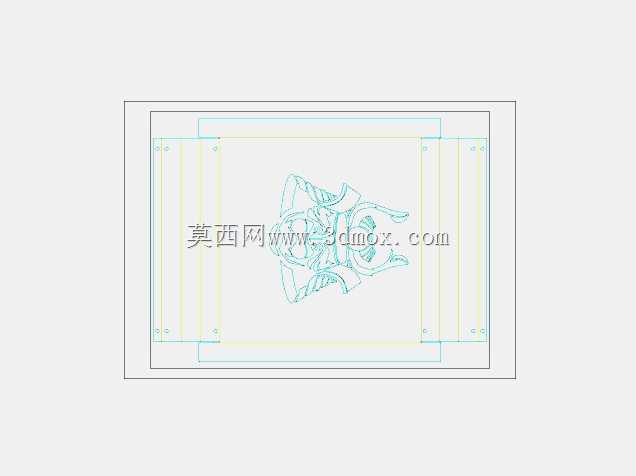

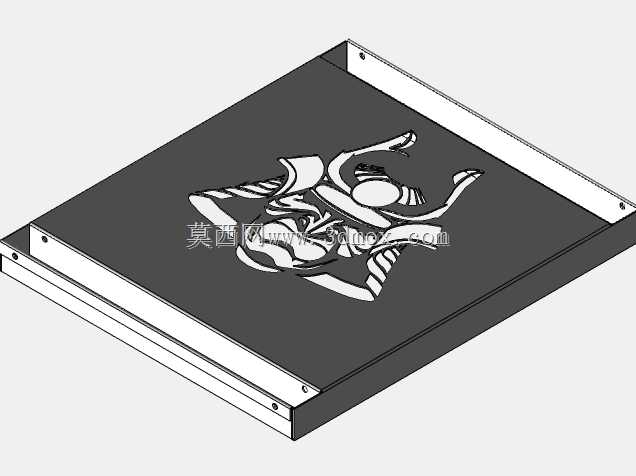

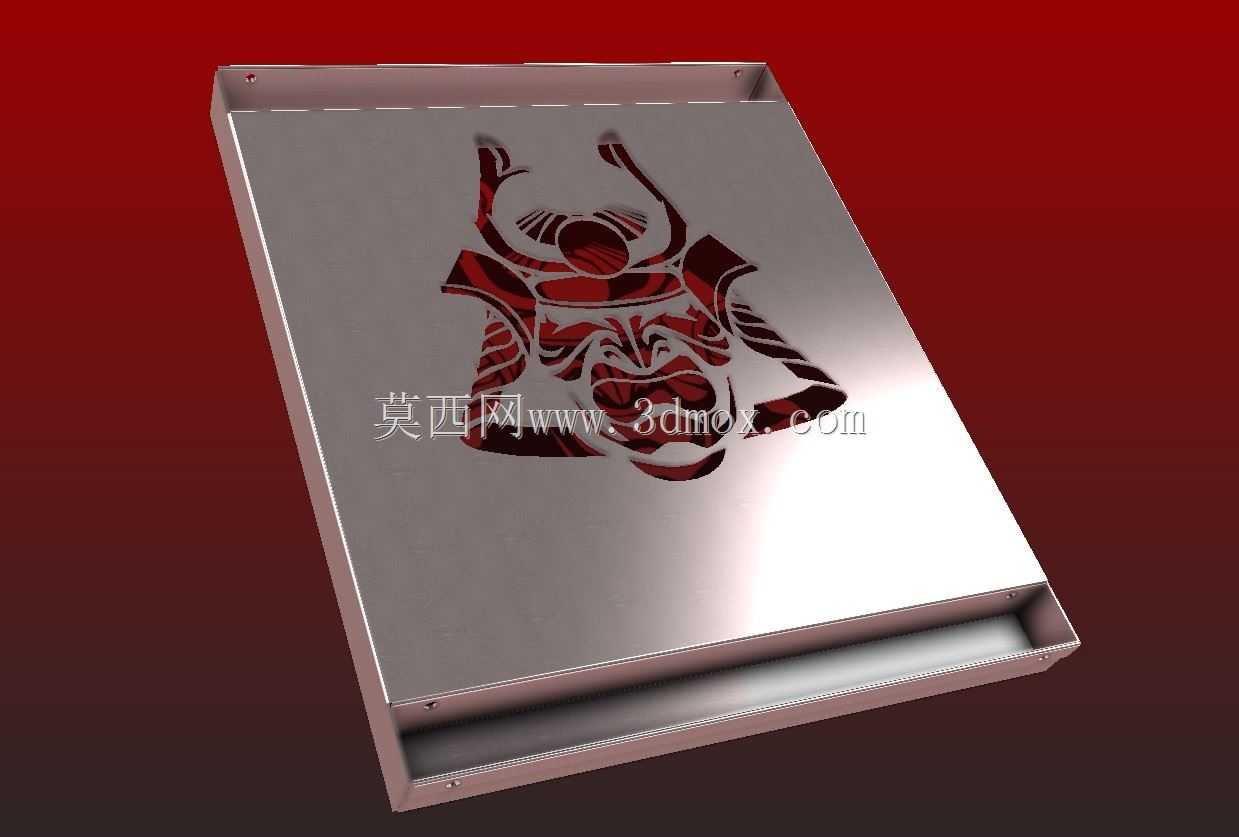

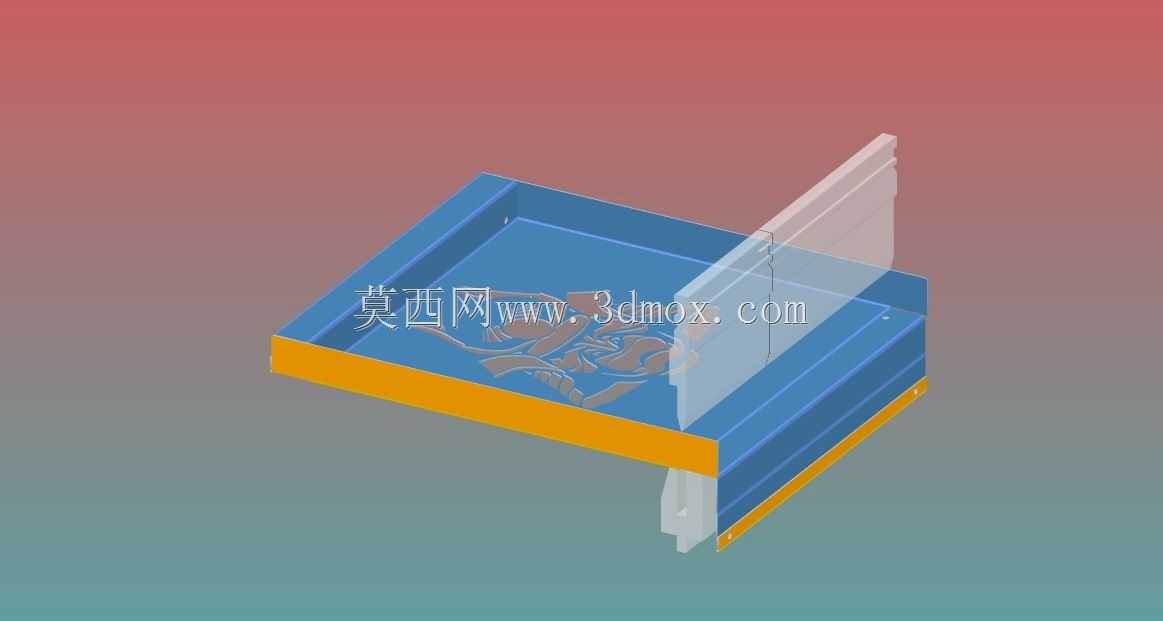

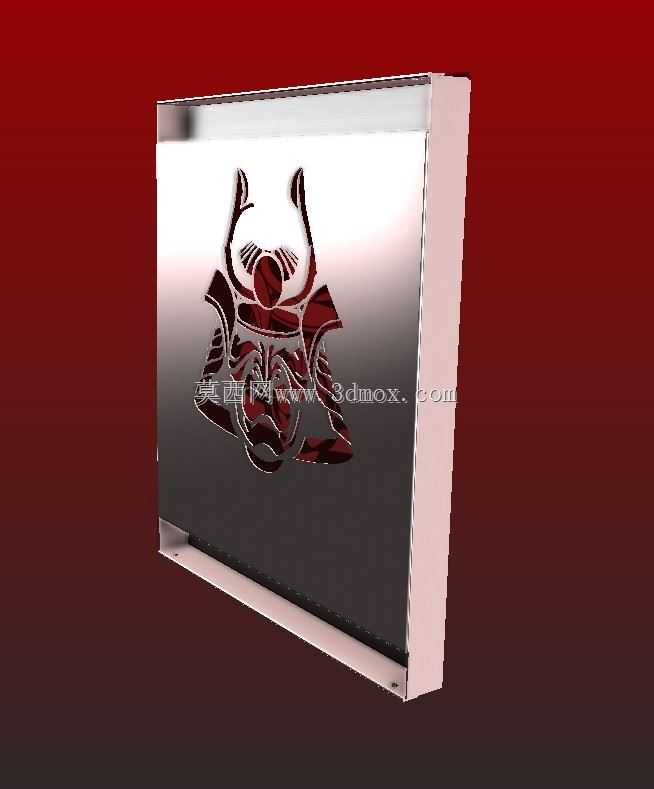

　　设计初期先敲定了整体的折边结构，盒体采用单张板材一体化折弯成型，没有额外的焊接拼接缝，减少后续打磨、防锈处理的工序量，折边处预留的1.2mm压弯余量，是结合常用钣金折弯机的下模开口宽度反复校核过的，避免压弯时出现板材拉裂或者回弹角度超差的问题。盒体顶面的武士头盔纹样采用激光镂空加工，纹样的线条最小宽度控制在1.5mm以上，既保证激光切割时不会出现烧穿过切的问题，也能避免镂空处过于尖锐划伤取放物品的操作人员，纹样下方预留的平整区域还可以粘贴工位标识标签，适配不同工位的定制化需求。

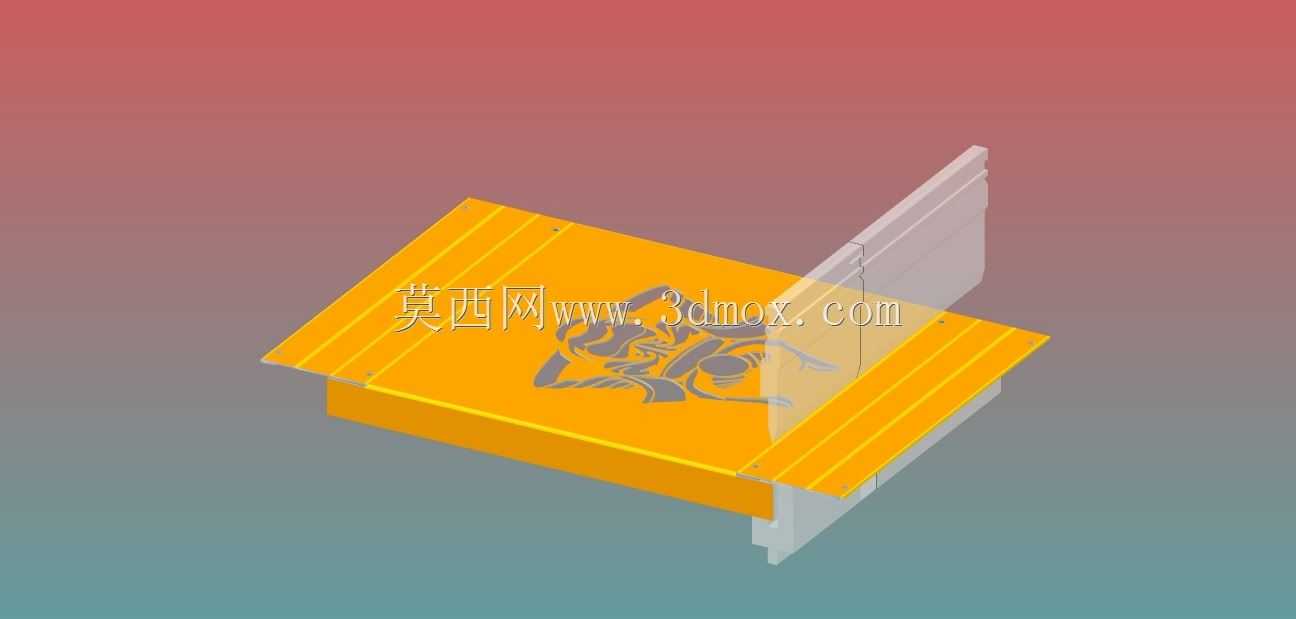

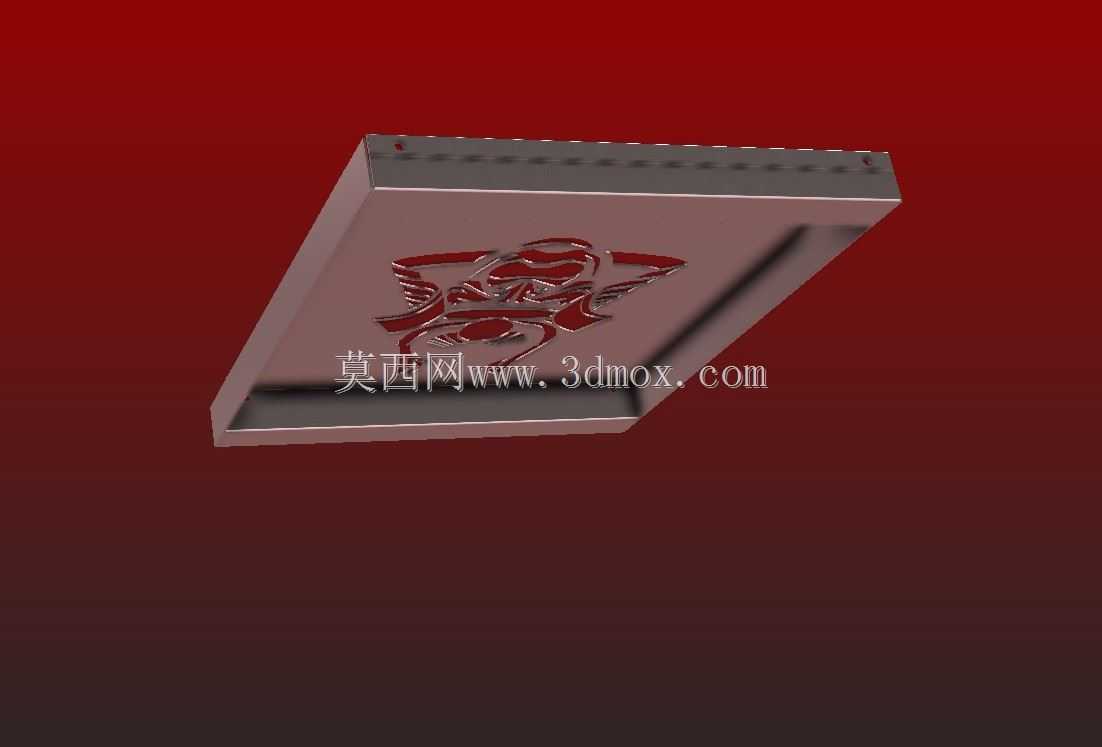

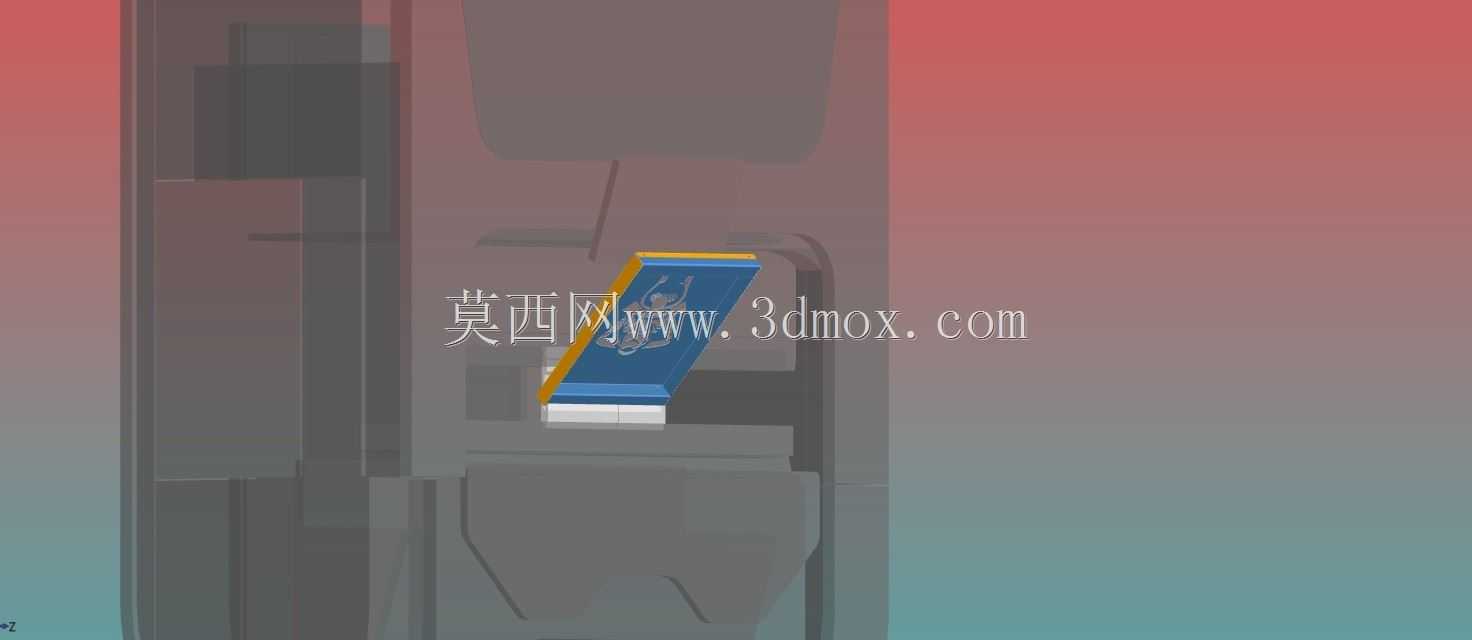

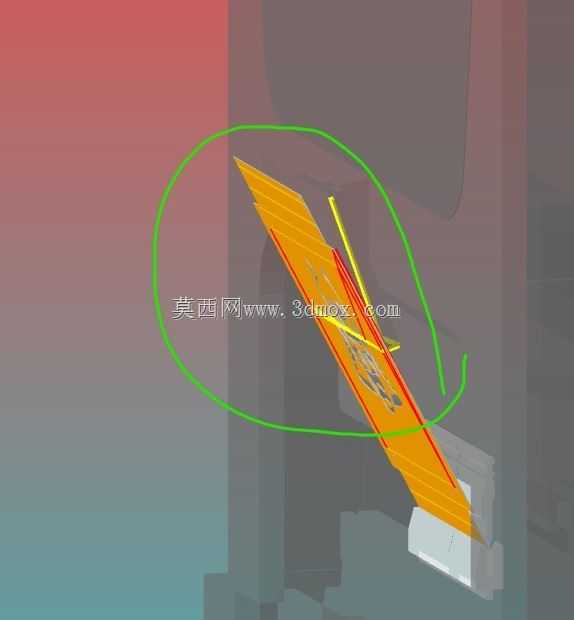

　　在卷边工序的工艺验证阶段，最初采用常规60度预弯角度时，折边上行过程会和折弯机侧置的操作显示屏发生干涉，反复调整试折后发现将预弯角度降低到55度时，折边的运行轨迹刚好能避开显示屏的安装边界，不需要额外调整设备的显示屏安装位置，就能直接在现有车间的Xpert系列折弯设备上完成批量加工，不需要额外定制专用工装。盒体底部的折边向内翻折5mm，形成一圈支撑加强筋，既可以提升盒体整体的抗变形能力，放在台面上时也不会因为板材边缘的毛刺刮花工作台面，四个边角处预留的2mm安装孔，可以根据使用需求用自攻螺丝将盒体固定在工具架或者设备侧壁上，也可以粘贴防滑胶垫直接放置在台面上使用。

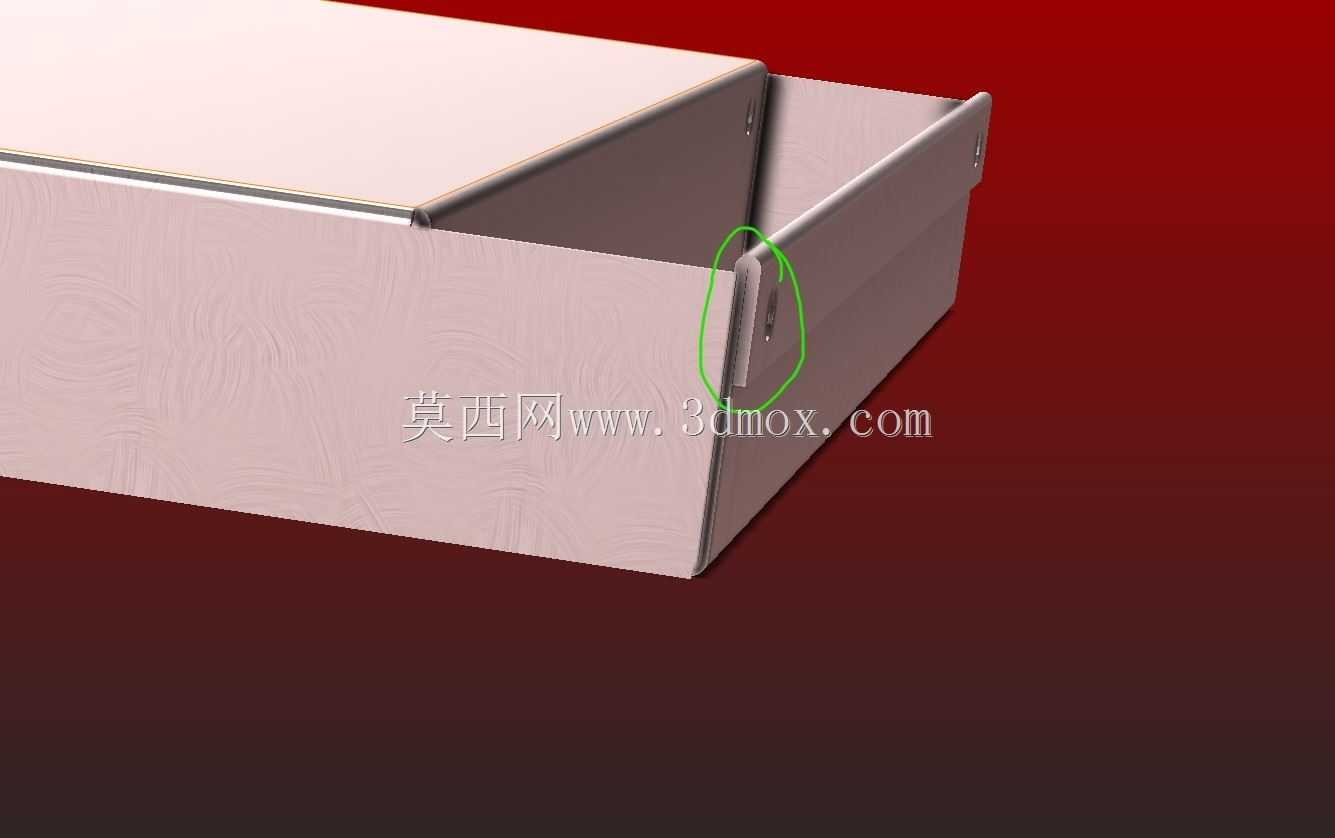

　　板材选型上优先采用1.2mm厚度的冷轧铝板，重量轻且防锈性能好，不需要额外做喷塑处理就能直接在车间多尘、多切削液飞溅的环境下使用，也可以根据使用场景更换为同厚度的冷轧钢板，适配需要更高结构强度的重载收纳需求。盒体内部的净深度控制在32mm，刚好能竖直放下常用的短柄打磨头、成组塞尺这类小型工具，不会因为深度过深导致取放工具时手指卡滞，也不会因为深度过浅导致工具在设备振动时滑出盒体。顶面的镂空纹样除了装饰作用外，还能直观看到盒体内存放的工具类型，不需要翻开盒盖就能快速确认所需工具是否在盒内，提升工位操作的效率。折边处的拼接缝隙控制在0.1mm以内，采用激光下料的精度就能保证拼接处的平整度，不需要后续的锉修调整，批量生产时的工序一致性更好。

　　在实际的POC模拟验证中，还针对盒体的抗跌落性能做了校核，从1米高度自由坠落到水泥地面时，折边处的变形量小于0.5mm，不会出现盒体散架或者折边开裂的问题，完全能满足车间日常使用的强度要求。盒体边缘的所有毛刺都在折弯前做了倒角处理，避免操作人员取放时被割伤，符合车间安全生产的相关要求。针对不同的使用场景，还可以调整顶面的镂空纹样，不需要修改整体的折弯结构，只需要更换激光切割的加工程序就能快速完成定制化生产，适配不同用户的外观需求。
