毛瑟M1878复古转轮手枪可打印展示结构

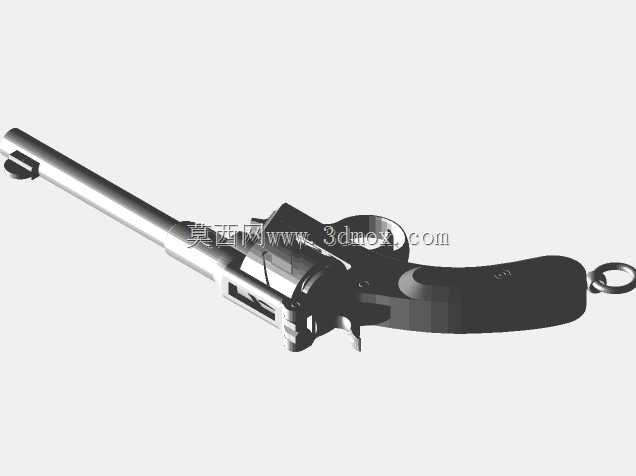

　　做这款结构的时候，最先考虑的是桌面级FDM3D打印机的成型边界，毕竟是面向爱好者做的展示件，不能搞成工业级设备才能做的复杂装配。整枪长度控制在240mm左右，握把最宽处32mm，枪管外径8mm，所有外露零件的壁厚都不低于1.6mm，悬空角度全部控制在45度以内，不需要额外做大量支撑就能直接打印，哪怕是新手调平到位也能打出完整的外形。整体拆分的时候特意把扳机、击锤、转轮固定销这些活动件做了0.2mm的装配间隙，打印完清理掉支撑就能手动扳动击锤、扣动扳机，不用额外做金属嵌件，完全靠PLA或者PETG材料本身的韧性就能实现活动演示，不会因为反复扳动出现断裂。

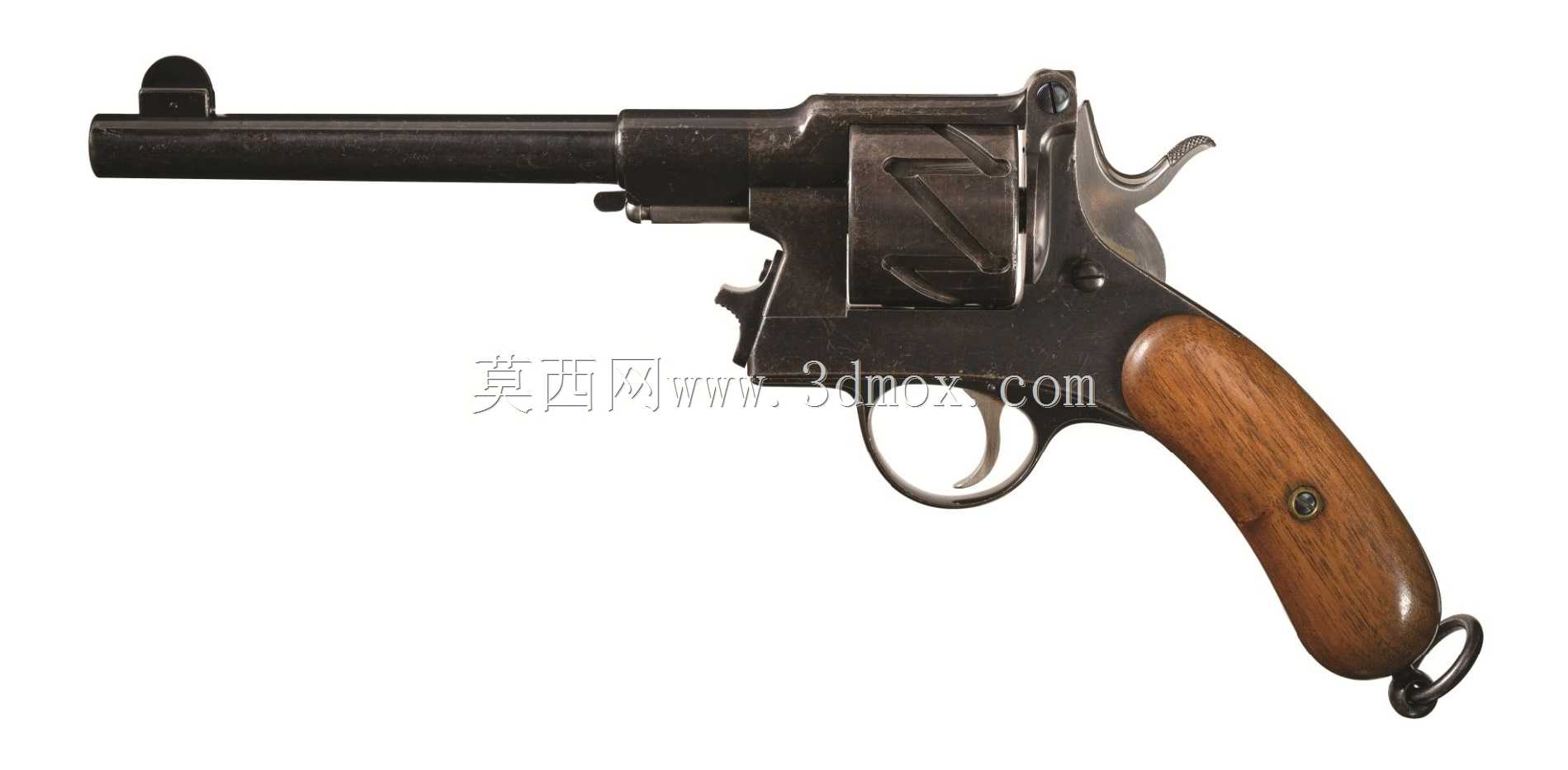

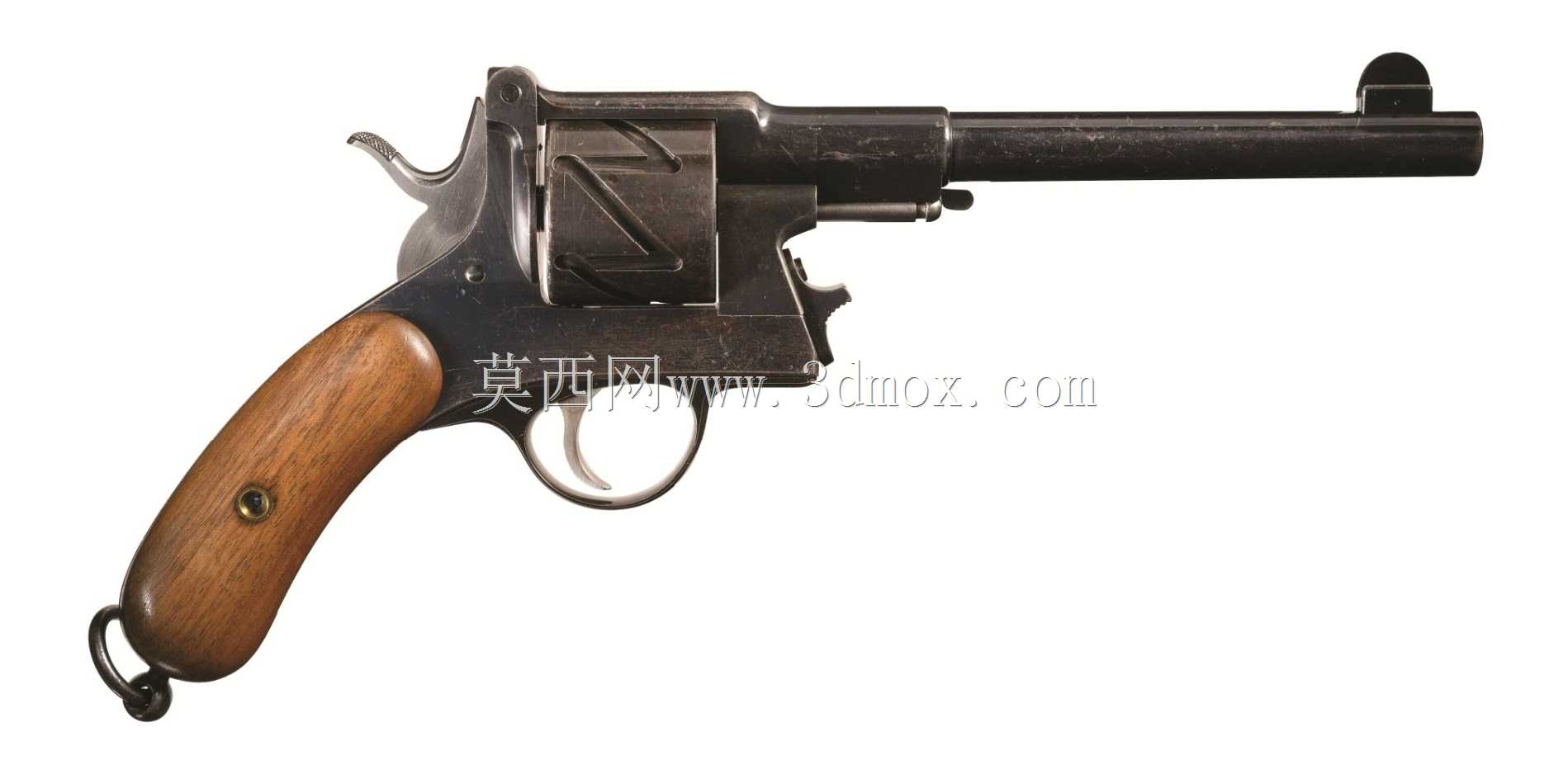

　　从应用场景来说，这个结构不是做功能性发射件的，完全是面向枪械发展史科普展示、军模爱好者收藏摆件、3D打印实操练习的用途，放在科普展柜里的时候，能直观展示19世纪末转轮手枪的击发联动逻辑，比平面图片的展示效果好太多；爱好者自己打印完做旧上色，就能做成1:1的桌面摆件，比市面上买的注塑成品细节还原度更高，还能自己调整握把的纹理、表面的做旧效果。做结构设计的时候，特意还原了原枪的枪管下方退壳杆、握把底部的挂环、机匣侧面的开槽细节，没有为了好打印就把这些特征简化掉，机匣部分的内部空腔做了15度的拔模斜度，打印的时候内腔不会出现塌边，外表面的线条全部做了R0.3的圆角过渡，既还原了原枪的金属切削质感，又避免打印完出现锐边扎手的问题。

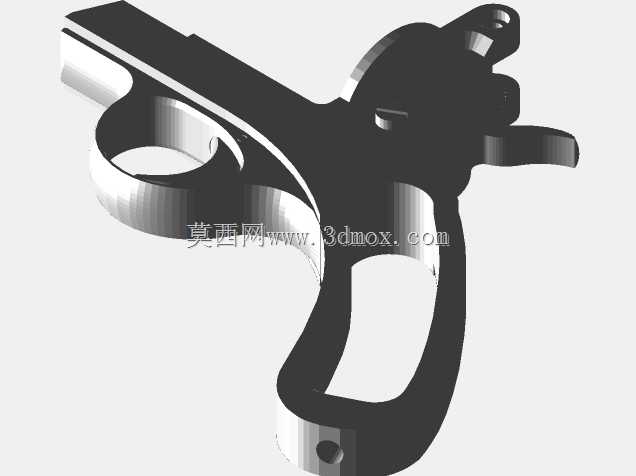

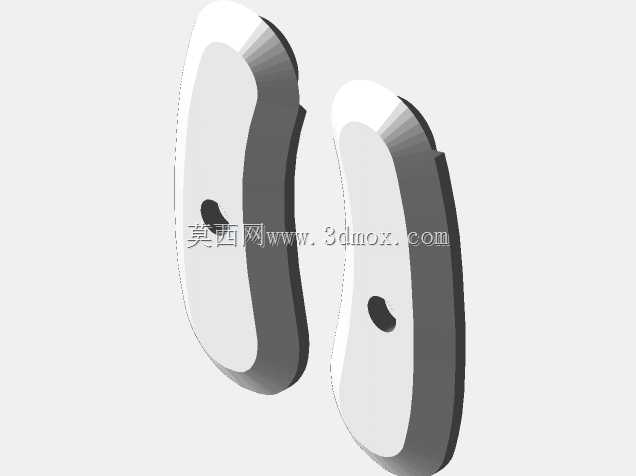

　　握把部分的曲面是照着原枪的木质握把片轮廓做的，贴合手掌的弧度做了2mm的内凹，打印的时候可以换不同颜色的耗材做双色效果，不用后期喷漆就能分出金属机匣和木质握把的区别，握把和机匣的连接用了两个直径3mm的定位柱，装配的时候直接卡进去就能固定，不需要胶水，后期想拆开展示内部结构也很方便。击锤和扳机的联动结构做了简化，没有照搬真枪的阻铁、簧片结构，而是用了转轴加限位凸台的设计，手动扳动击锤到待击位置的时候会有明显的卡位反馈，扣动扳机的时候击锤会自动回弹，模拟真实的击发动作，整个联动机构没有细小的易断零件，哪怕是经常把玩也不会出现损坏。

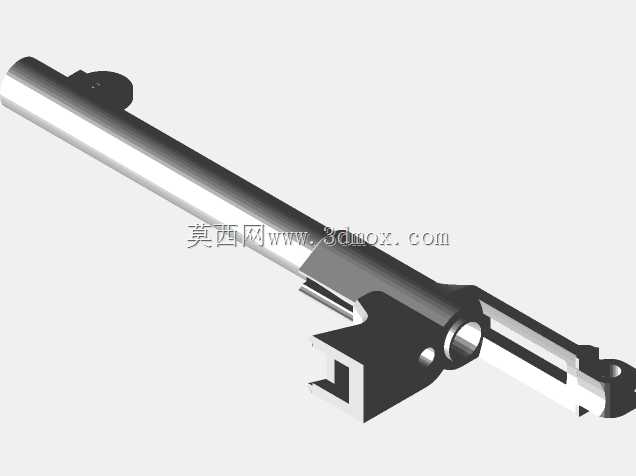

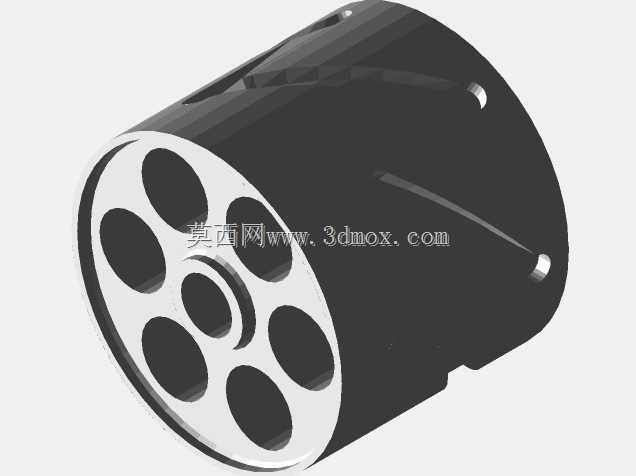

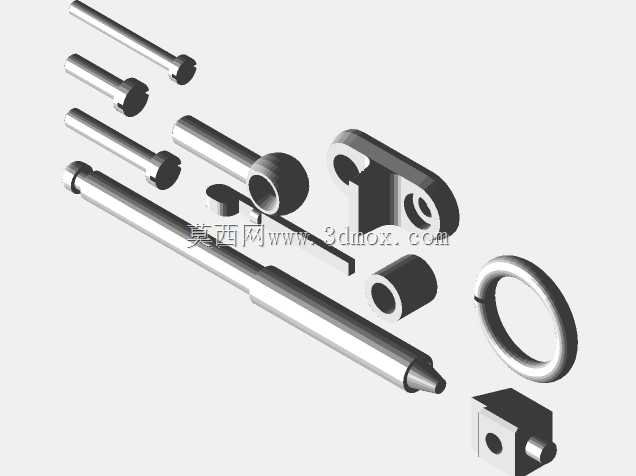

　　安装边界这块，所有拆分的零件最大尺寸不超过220mm，刚好适配市面上绝大多数220*220成型尺寸的桌面3D打印机，不需要把零件切得太碎，打印完的总装零件一共只有7个，装配的时候不需要复杂的工装，照着装配关系拼起来就行，销钉部分直接用打印出来的塑料销就能固定，不用额外买金属螺丝或者弹簧。转轮部分做了和原枪一致的6个弹巢轮廓，弹巢的深度做了5mm，只是做外形展示，没有做通孔，避免出现不必要的结构风险，弹巢和转轴的配合间隙做了0.3mm，手动就能转动，模拟转轮供弹的动作。枪管部分是整体打印的，内孔没有做通孔，只是在枪口位置做了2mm深的凹坑还原枪口轮廓，既保证了外形的还原度，又符合展示模型的定位。

　　实际做结构校验的时候，特意把所有容易出现打印翘边的大平面都做了0.5度的倾斜，放在热床上打印的时候边缘不会因为冷却收缩翘起来，所有的孔位都做了0.2mm的扩孔处理，因为FDM打印的孔一般会比设计尺寸小0.1-0.2mm，扩孔之后销钉插进去的时候松紧度刚好，不会太松掉出来，也不会太紧插不进去。表面的刻字、标识这些细节全部做了0.4mm的凸起高度，刚好是0.4mm喷嘴一层线宽的整数倍，打印的时候不用开高精度模式也能把细节打清楚，用0.2mm层高打印的时候，细节的清晰度就足够满足展示需求，不用特意开到0.1mm层高浪费打印时间。
