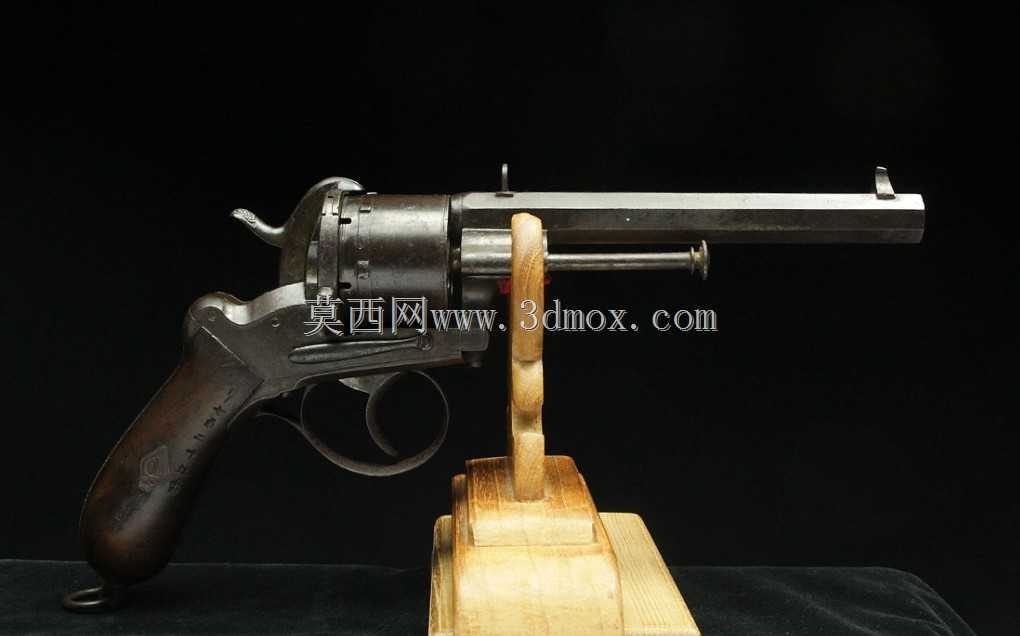

勒福舍M1858六发八角枪管转轮结构

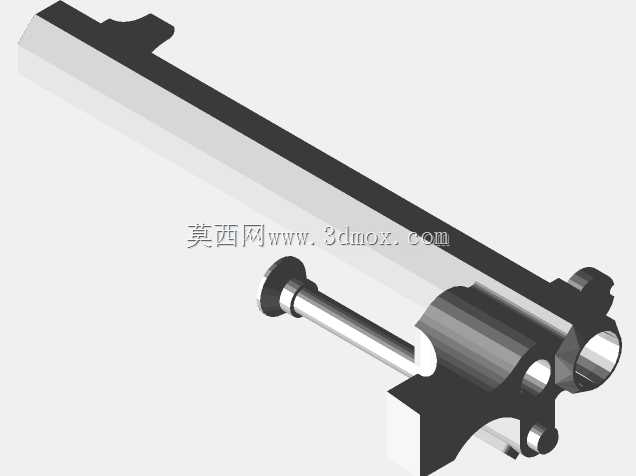

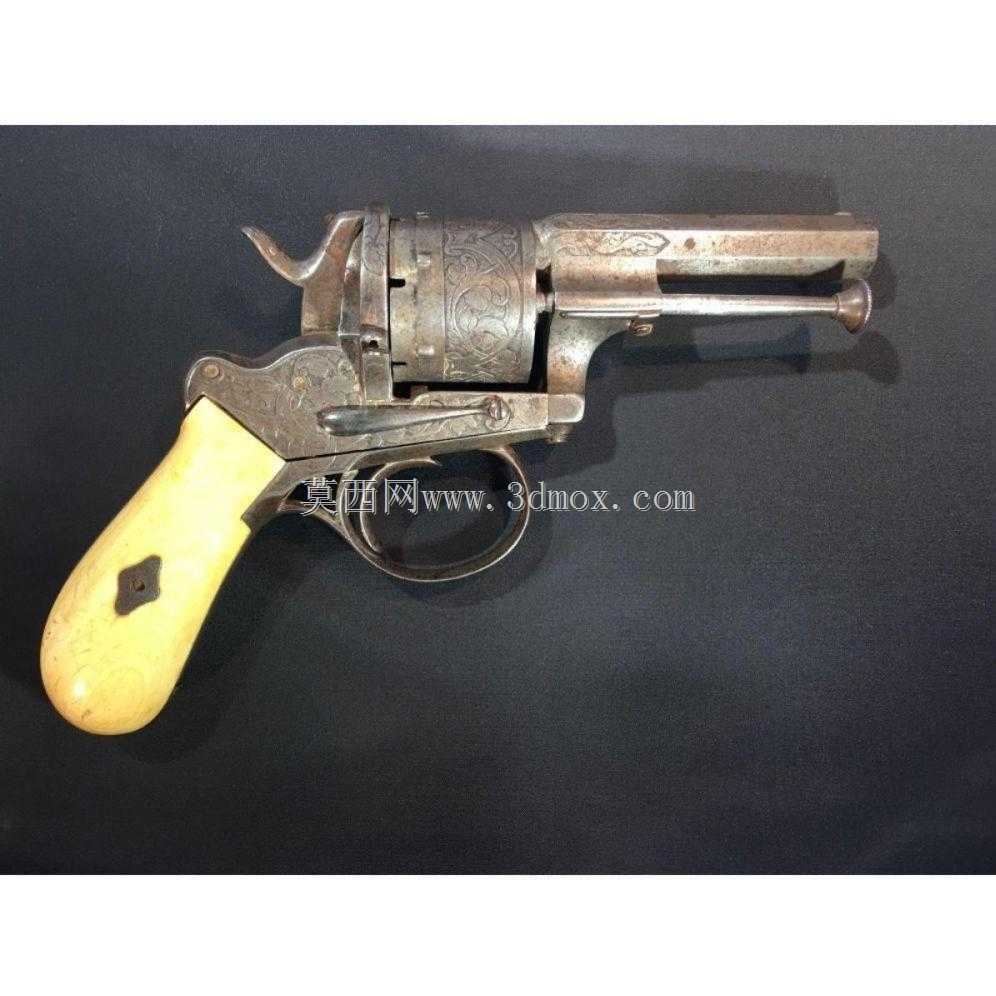

　　该针发式转轮结构的设计核心围绕早期定装弹药的击发可靠性展开，区别于同期的分装式枪械结构，其弹巢与八角枪管的同轴度公差控制在0.02mm范围内，避免击发时弹头嵌入坡膛过程中出现偏磨，直接影响射击精度与闭气效果。八角形枪管的设计并非单纯的外形复古选择，在19世纪的金属加工条件下，多面棱柱结构更便于使用平口台钳装夹校直，无需专用的弧形工装即可完成枪管内膛的铰削与外圆的精修，同时棱柱面能够为照门、准星的安装提供平整的定位基准，减少额外的铣削加工工序。

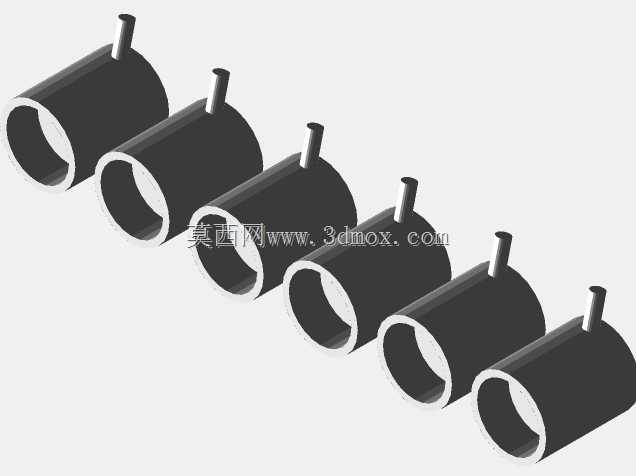

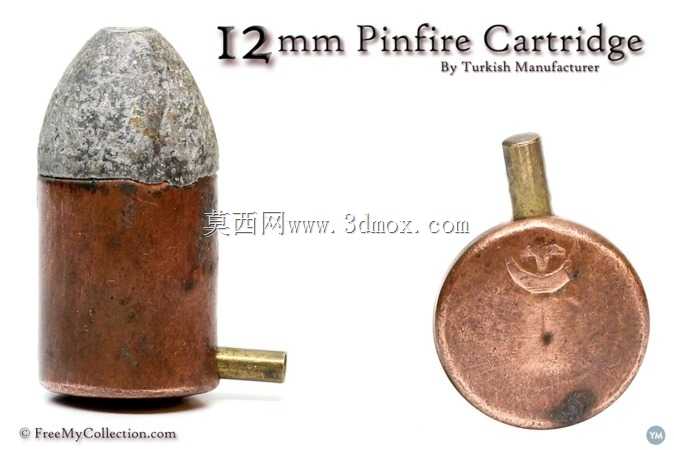

　　从实际应用场景来看，这类结构主要适配早期的纸制定装针发弹，击针横向穿过弹巢侧壁的让位槽，撞击弹药侧面的底火完成击发，因此弹巢的每个膛室侧壁都开设有宽度1.2mm的击针让位缺口，缺口位置与膛室轴线的垂直度误差不超过0.05mm，否则会出现击针撞偏、底火无法击发的故障。转轮的定位机构采用棘轮式阻铁设计，扣动扳机时阻铁先推动转轮转动60度，对应六发弹药的供弹位置，待转轮完全定位锁止后击锤才会释放，避免出现转轮未到位就击发的炸膛风险，这套联动机构的行程匹配经过反复调试，扳机行程控制在8mm范围内，阻铁与棘轮的啮合深度不小于1.5mm，保证连续供弹的定位可靠性。

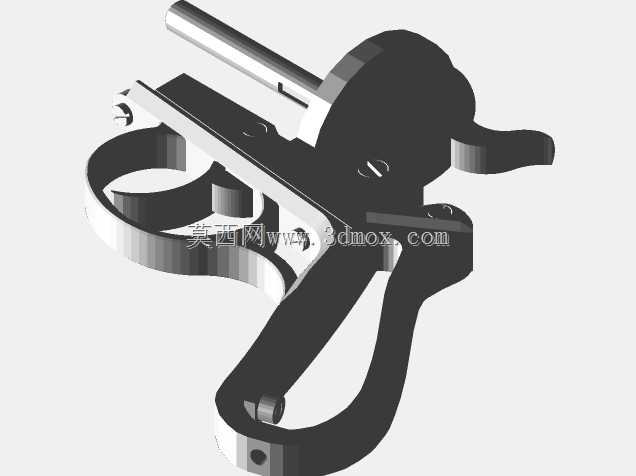

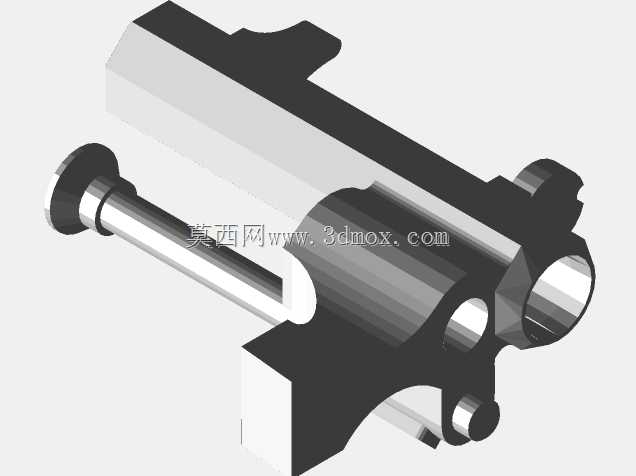

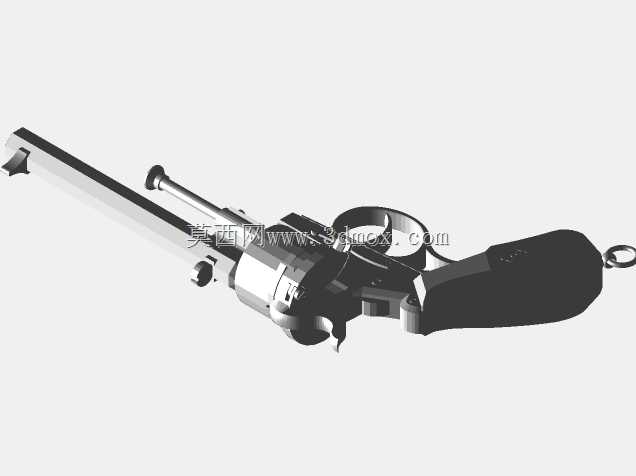

　　握把部分采用符合人体握持姿态的弧形轮廓，握持角度与枪管轴线呈112度夹角，这个角度能够在击发时让后坐力方向沿手臂轴线传导，减少枪口上跳幅度，握把底部设置有挂环，可连接枪绳防止携行过程中脱落。整体结构的安装边界方面，枪管长度为127mm，弹巢直径38mm，整体宽度不超过42mm，装配时枪管与机匣的连接采用梯形螺纹配合，螺纹旋合长度12mm，配合面涂覆耐高温润滑脂，避免多次击发后高温导致螺纹粘连无法拆解维护。击锤的待击行程为18mm，待击状态下击锤与弹巢侧壁的间隙为2mm，既保证击针有足够的撞击动能，也避免击锤与弹巢发生运动干涉。

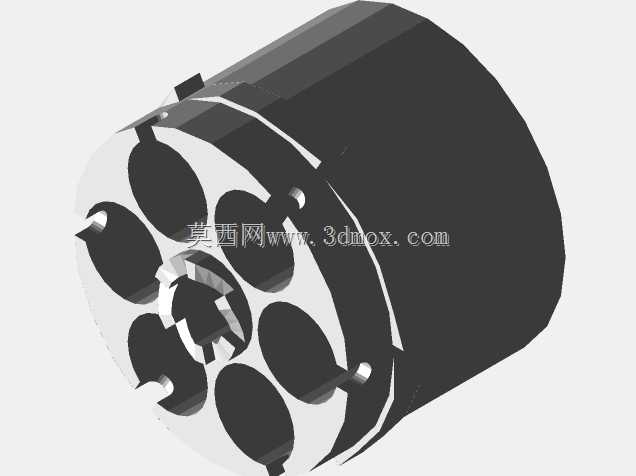

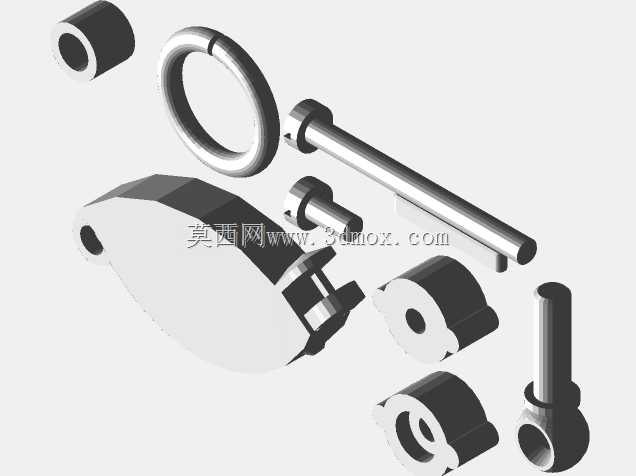

　　设计过程中针对3D打印的工艺特性做了专门优化，所有装配面都预留了0.15mm的打印间隙，无需二次打磨即可完成组装，所有棱角位置都设置了R0.8mm的圆角，避免打印过程中出现应力集中导致的层间开裂。弹巢与中心转轴的配合采用间隙配合，转轴直径8mm，弹巢中心孔直径8.2mm，保证转轮转动时无卡滞，同时径向晃动量不超过0.1mm，避免影响弹头与枪管的对中性。扳机护圈的轮廓做了加厚处理，最薄位置壁厚2mm，能够承受携行过程中的意外磕碰不会出现断裂。这套结构可用于近代枪械史的教具展示，也可作为影视道具的结构参考，所有运动部件都做了限位设计，无法改装为具备实际击发能力的装置，仅用于结构原理的展示与验证。
