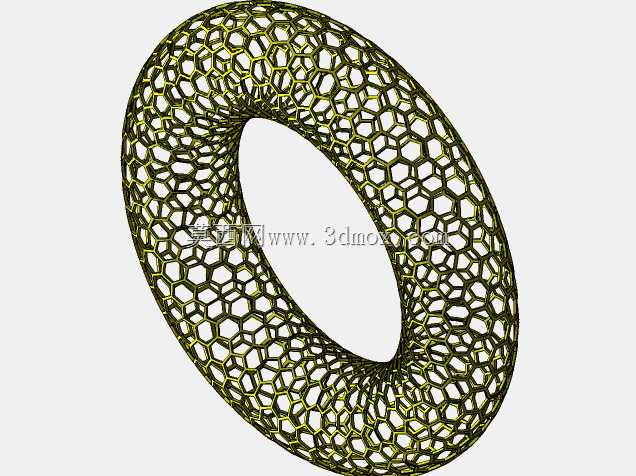

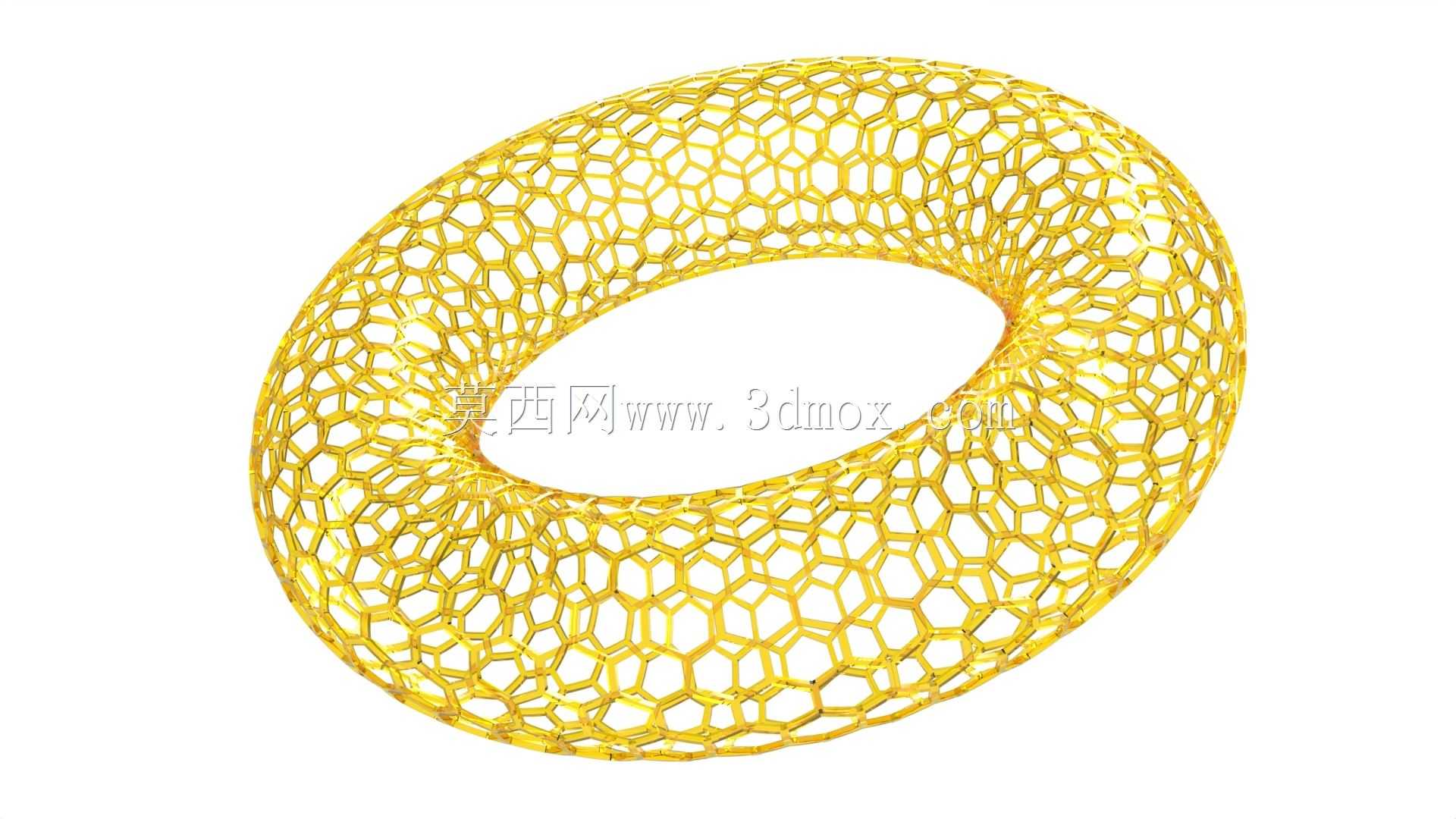

镂空六边形网格环形结构设计

　　这类镂空六边形网格环形构件，在传感检测领域常作为敏感元件的承载骨架使用，尤其是在需要兼顾结构轻量化与气流、介质流通性的检测场景中，相比实心环形结构，六边形网格的拓扑形式能在同等耗材占比下提供更均匀的应力分布，避免环形构件在受周向扭矩或径向压力时出现局部应力集中导致的形变偏移，保障附着在骨架上的敏感元件检测精度不受结构形变干扰。从结构设计逻辑来看，整个环形的网格单元采用正六边形拓扑排布，是因为正六边形属于平面镶嵌中耗材最少、结构稳定性最优的多边形形式，每个六边形单元的六条边可同时为相邻六个单元提供结构支撑，当环形整体承受外部载荷时，应力可沿着网格筋条快速分散到整个环体，不会出现局部筋条过载断裂的问题。在实际应用场景中，

　　这类结构常被用在气体流量传感器的整流段，镂空的网格结构可以对进入检测腔的紊乱气流进行整流，让气流以更平稳的层流状态流过检测元件，同时环形的整体形态可以直接嵌套在检测管路的内壁，不需要额外设计安装固定支架，网格筋条的厚度根据管路通径适配，常规适配中小通径管路的该类构件，筋条厚度控制在0.8-1.2mm区间，既不会因为筋条过厚遮挡过多流道影响气流通过效率，也不会因为筋条过薄导致结构在气流长期冲刷下出现形变。设计这类结构时，首先要确定环形的整体内外径参数，匹配对应安装管路的内壁尺寸，保证环体外径与管路内壁为过渡配合，安装时可直接压入管路预留的安装槽内，不需要额外粘接或紧固件固定，避免额外构件对检测流道造成干扰。

　　其次要核算六边形网格的单元尺寸，单元边长过大则整流效果不足，无法有效打散管路内的紊流涡团，单元边长过小则会增大流道阻力，导致气流压损过大影响检测量程，常规流量检测场景下，六边形单元的内切圆直径控制在3-5mm区间，可兼顾整流效果与流道压损要求。另外，网格筋条的截面采用圆角过渡设计，避免筋条连接处出现直角应力集中，同时也能减少气流流过筋条时产生的附面层分离，降低流道内的气流噪声。这类结构也可作为特殊工况下的缓冲防护环使用，镂空的网格结构在受到径向冲击时，可通过六边形单元的微小形变吸收冲击能量，相比实心橡胶缓冲环，该类金属材质的网格环耐温范围更广，可在高低温交变的传感检测环境下长期使用，不会出现材质老化失效的问题。在安装边界设计上，

　　环体的两个端面设计有0.2mm的定位止口，可与管路内的定位台阶贴合，保证安装后环体与管路同轴度误差控制在0.1mm以内，避免环体偏心导致气流分布不均影响检测结果。整个结构的镂空率控制在75%左右，在保证结构强度满足安装与使用要求的前提下，最大化减少结构本身对介质流通的阻碍，同时也能降低构件自身重量，对于对重量敏感的便携式检测设备而言，这类轻量化结构可有效降低设备整体负重。从建模逻辑来看，构建该结构时需要先绘制基础圆环的中心轨迹，再沿轨迹排布六边形网格单元，通过阵列与布尔运算形成整体镂空结构，过程中需要注意每个网格筋条的连接处要做连续过渡，避免出现建模破面导致后续加工或仿真时出现错误，同时要校验环体在额定载荷下的形变量，保证最大形变量不超过敏感元件的允许形变阈值，避免结构形变传导至检测元件导致检测数据出现偏差。
