MDX系列设备用狗型限位传感组件结构

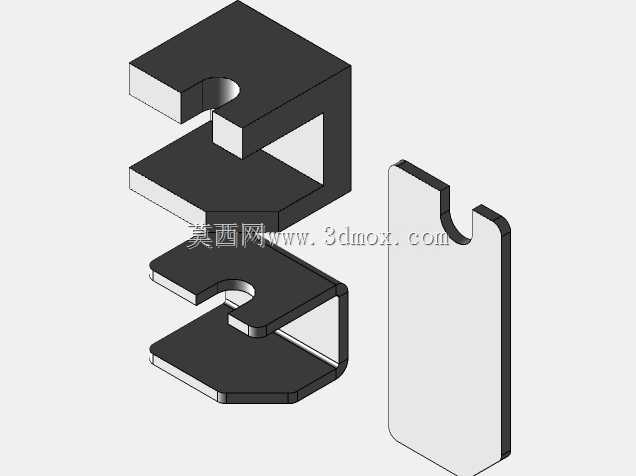

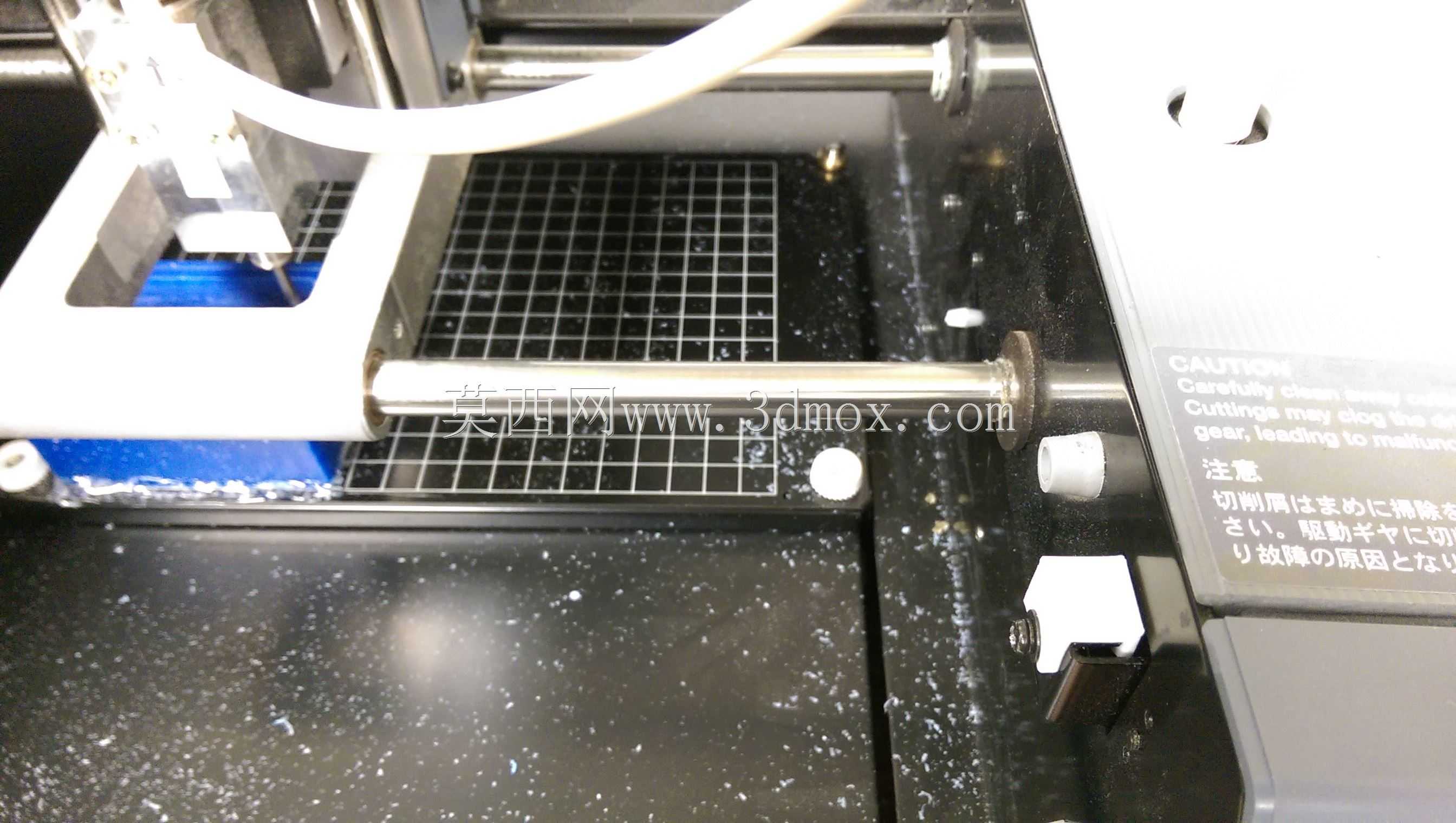

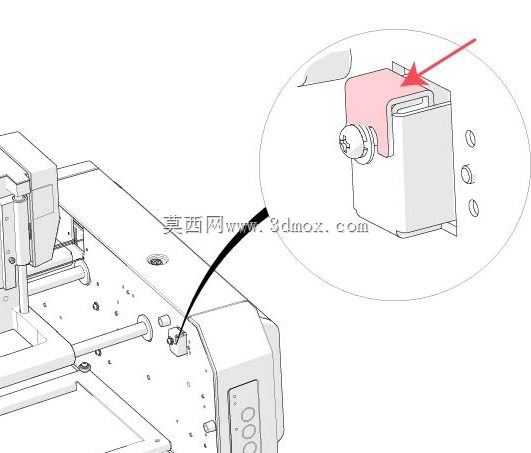

　　在桌面级CNC雕刻加工的日常作业场景里，这类配套MDX-20/15设备的传感触发组件，是设备行程边界防护体系里的核心小部件，很多刚接触桌面加工设备的结构工程师容易忽略这类小尺寸组件的设计细节，实际在设备跑机、批量加工的过程中，这类触发组件的安装精度、触发可靠性直接决定了设备超程防护的有效性，一旦触发位置偏移或者安装结构干涉，很容易出现主轴撞机、加工行程越界导致的工件报废甚至主轴损坏的问题。从实际安装场景来看，该组件直接固定在设备X轴行程的末端安装位，属于机械式行程触发的传感部件，也就是行业内常说的“硬限位”配套触发结构，和设备自带的软限位参数形成双重防护，当设备主轴滑台移动到行程极限位置时，滑台上的触发块会先接触该组件的触发端，

　　推动内部的微动开关动作，给设备控制系统传递到位信号，立刻切断轴移动的驱动输出，避免滑台冲过机械行程边界造成硬碰撞。从设计思路上拆解这个组件的结构，整体采用了分体式的安装基座加触发摆块的结构，基座部分设计了两个对称的沉头安装孔，刚好匹配MDX系列设备机身预留的M3安装螺柱位置，安装时不需要额外打孔攻丝，直接对准螺位锁紧螺丝就能完成固定，安装基准面和机身安装面完全贴合，能保证长期加工震动下不会出现位置偏移。触发端的摆块采用了圆弧接触面设计，和滑台触发块接触的时候是线接触过渡，不会因为滑台的轻微位置偏差出现卡滞或者触发不到位的问题，摆块的转动轴采用了小间隙配合，既保证转动灵活没有虚位，又能避免加工过程中切削粉尘进入转轴缝隙造成卡涩。

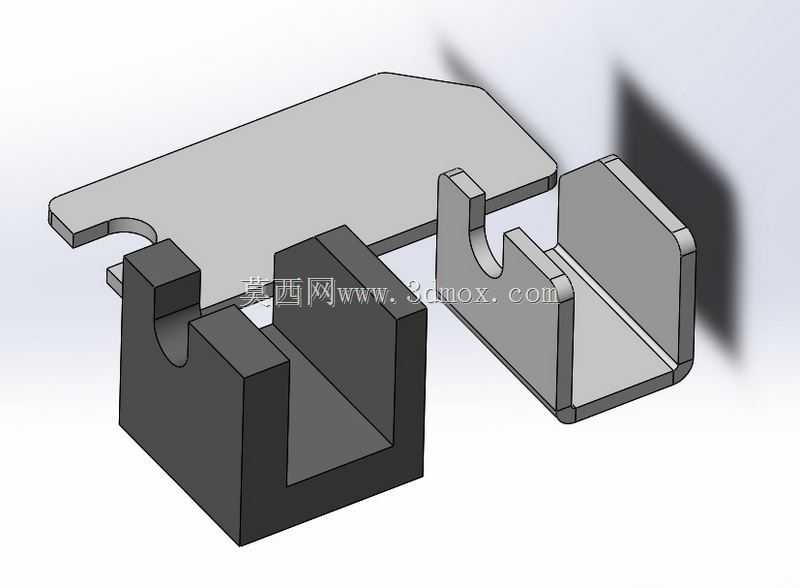

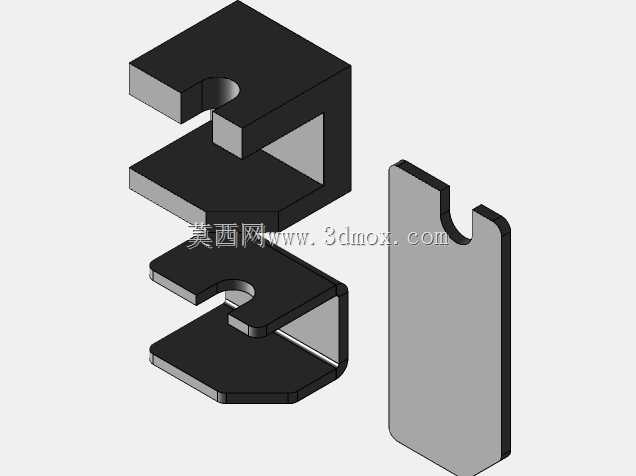

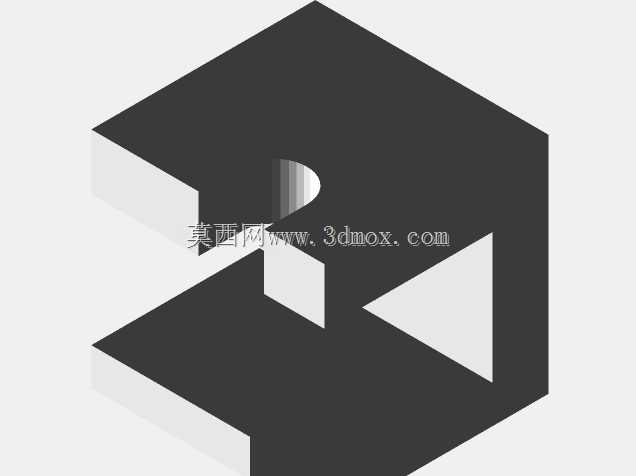

　　组件的外壳部分做了半包围的挡尘结构，上方伸出的挡边刚好覆盖触发摆块和内部开关的连接缝隙，桌面CNC加工过程中产生的塑料、木材切屑以及少量的切削液雾气，会被这个挡边挡住，不会直接落到微动开关的触点位置，能大幅降低触点接触不良的故障概率，很多同类替代配件没有做这个挡尘结构，用两三个月就会出现触发失灵的问题，往往就是切屑卡进开关缝隙导致的。从安装边界尺寸来看，整个组件的突出安装面的高度不到20mm，宽度控制在15mm左右，不会占用X轴的有效加工行程，安装完成后触发端的初始位置刚好和滑台零位的触发块保持0.5mm的安全间隙，设备回零的时候不会出现误触发，当滑台超程移动2mm的时候就能稳定触发开关，触发行程的冗余量设计得比较合理，既不会因为间隙太小导致正常加工震动误触发停机，也不会因为间隙太大导致超程后触发不及时。实际在做这类小尺寸传感组件的三维建模时，最容易出问题的地方是安装孔的位置度公差，如果两个安装孔的中心距偏差超过0.1mm，安装的时候就会出现基座别劲的问题，导致触发摆块的转动阻力变大，甚至出现卡滞无法复位的情况，建模的时候需要严格对照机身安装位的实测尺寸做孔位约束，同时要给触发摆块的转动预留足够的运动间隙，做干涉检查的时候要模拟摆块从初始位置到触发位置的全行程运动，确认和基座、周边的机身结构没有硬干涉。另外这个组件的出线位置做了侧向的出线槽，连接线从组件侧面引出后可以顺着机身的线槽走线，不会被移动的滑台剐蹭，

　　很多自行改装的限位组件往往忽略走线位置的设计，把连接线从组件正后方引出，很容易被滑台挂到扯断连接线，造成设备故障。在实际设备维护的场景里，这类组件属于易损的小部件，长期反复触发后内部微动开关的触点会出现氧化磨损，更换的时候只需要拧下两个安装螺丝，拔掉连接线插头就能完成替换，不需要拆解设备的其他结构，维护便利性的设计也考虑得比较到位，组件的整体重量不到20g，安装后不会给机身增加额外的负载，也不会因为自身重量导致安装位长期受力变形。对于做桌面CNC设备改装、备件国产化设计的结构工程师来说，这个组件的结构设计有很多可以参考的细节，比如小尺寸安装空间下的结构布局、挡尘结构的一体化设计、触发行程的冗余量匹配，都是经过实际加工场景验证的合理设计，建模的时候还原这些细节，才能保证做出来的替换件能直接装机使用，不需要二次修配调整。
