高精度同步传动用正时皮带轮结构设计

　　在各类需要精准同步传动的机械设备中，正时皮带轮是保障传动比恒定、避免传动滑移的核心部件，这类部件广泛应用在自动化生产线的输送工位、小型动力传输单元、精密检测设备的进给机构、内燃机配气机构以及轻工包装设备的同步动作模组中，区别于普通摩擦式皮带轮，正时皮带轮依靠轮齿与皮带齿槽的啮合实现动力传递，不会出现打滑丢转的问题，能够长期维持精准的相位传动关系，这也是它在对传动同步性有严格要求的场景中不可替代的核心原因。

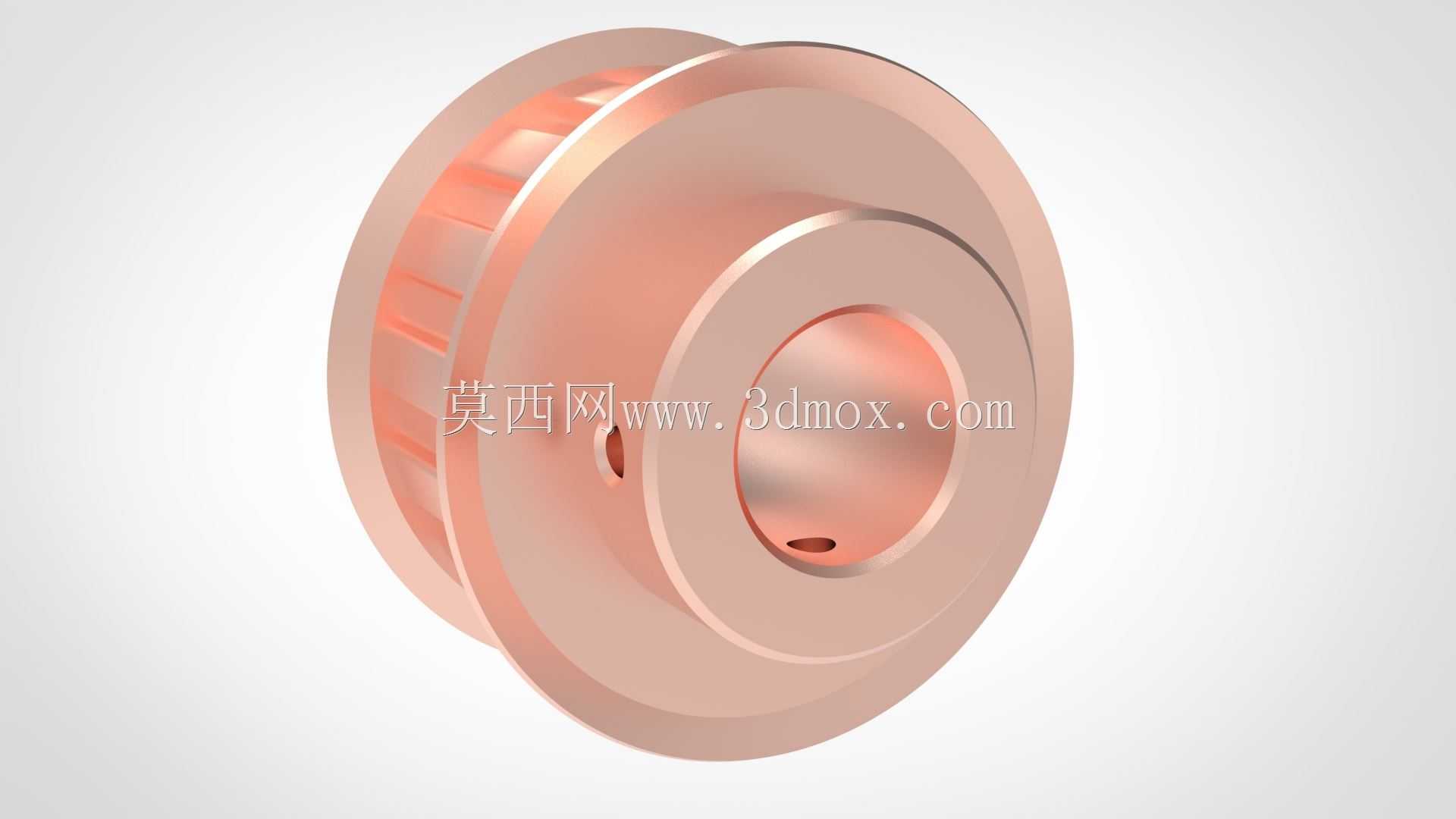

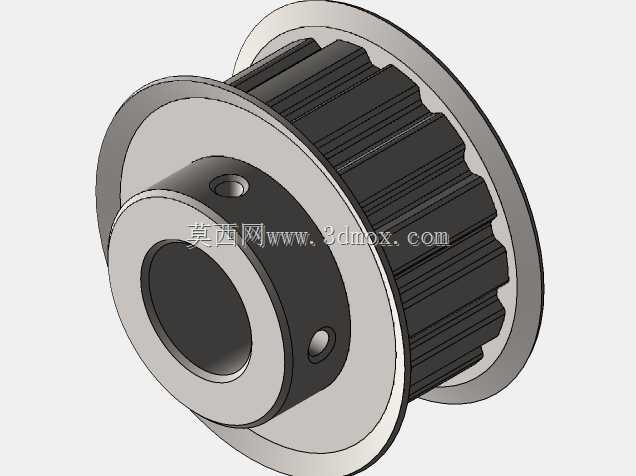

　　从结构设计层面来看，这款正时皮带轮采用了一体式轮坯加工思路，整体为带挡边的轮体结构，两侧的凸缘挡边高出轮齿齿顶一定高度，能够在皮带运行过程中限制皮带的轴向窜动，避免皮带在高速运转时从轮体上脱出，省去了额外加装皮带限位挡圈的工序，也压缩了传动组件的轴向安装空间。轮体中心为通孔安装结构，孔壁上设计有径向的紧定螺钉孔，安装时可以通过紧定螺钉将轮体与传动轴锁紧，防止轮体与轴之间出现相对转动，这种安装方式适配常见的光轴输出端，不需要在轴上加工键槽，降低了配套轴的加工难度，也方便在调试阶段调整轮体的轴向安装位置与周向相位。

　　轮齿部分采用了与标准同步带齿形匹配的渐开线齿廓设计，齿面做了平滑过渡处理，能够减少与皮带齿面的接触应力，降低皮带运转过程中的磨损，延长同步带的使用寿命。轮体的轮毂部分做了加厚处理，提升了轮体与轴配合段的接触长度，保障传动过程中轮体的支撑刚性，即使在频繁正反转的传动工况下，也不会出现轮体晃动、偏摆的问题。轮体的辐板部分采用了等厚设计，在保障整体结构强度的前提下尽可能控制轮体自重，减少高速旋转时的转动惯量，降低传动启停阶段的动力冲击，让传动过程更加平稳。

　　从安装边界来看，这款皮带轮的轴向总尺寸控制紧凑，适配安装空间局促的小型传动模组，轮体外径与所选皮带的节距、齿数匹配，安装时需要保证两个配对皮带轮的端面共面，偏差控制在允许范围内，避免皮带出现偏磨。中心安装孔的公差采用过渡配合设计，既能够保证与轴的装配便利性，又不会出现配合间隙过大导致的传动晃动。紧定螺钉孔的位置设计在轮毂的中间段，锁紧时螺钉的顶紧力能够均匀作用在轴面上，不会因为顶紧位置偏斜导致轮体安装偏心。

　　在实际选型应用中，这类正时皮带轮需要根据传递的扭矩大小、传动比要求、中心距尺寸匹配对应规格的同步带，同时要保证轮齿的齿形与皮带齿形完全一致，避免出现齿形不匹配导致的啮合卡顿、磨损加剧问题。轮体的材质选择兼顾了强度与耐磨性能，表面做了光滑处理，不会出现毛刺刮伤皮带的问题，长期运转过程中不需要额外做润滑维护，相比齿轮传动、链传动的结构，正时皮带轮传动的运行噪音更低，不需要定期加注润滑油，也不会出现油污污染生产场景的问题，非常适合用在对洁净度有一定要求的食品包装、电子组装类设备中。

　　设计这类部件的时候，需要重点考量轮齿的节距精度，节距偏差过大会导致皮带啮合过程中出现爬齿、跳齿的问题，直接影响传动的同步精度，因此建模过程中需要严格按照标准齿形参数绘制齿廓，保证每个轮齿的齿厚、齿高、齿距都在公差允许范围内。同时两侧挡边的高度要合理，高度过低起不到限位作用，高度过高则会增加轮体的整体重量，还可能在安装时与周边结构件产生干涉。轮毂的厚度也要匹配传递扭矩的大小，厚度不足会导致轮毂在锁紧时出现变形，厚度过大则会浪费材料、增加不必要的转动惯量。

　　在实际设备调试过程中，安装正时皮带轮时要注意调整皮带的张紧力，张紧力过大会加剧皮带与轮齿的磨损，缩短皮带使用寿命，张紧力过小则容易出现跳齿问题，导致传动相位失准。这款轮体的结构设计预留了足够的张紧调整空间，适配常见的张紧轮安装布局，能够在中心距固定的传动结构中通过加装张紧轮来调整皮带张紧度，不需要额外改动轮体本身的结构。另外轮体的动平衡性能也经过结构优化，轮体的质量分布均匀，在额定转速范围内运转不会出现明显的振动，能够保障设备长期稳定运行，减少因为传动部件振动导致的设备精度下降问题。
