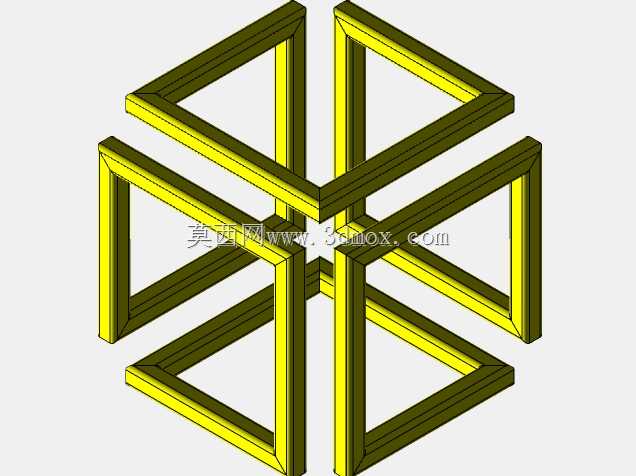

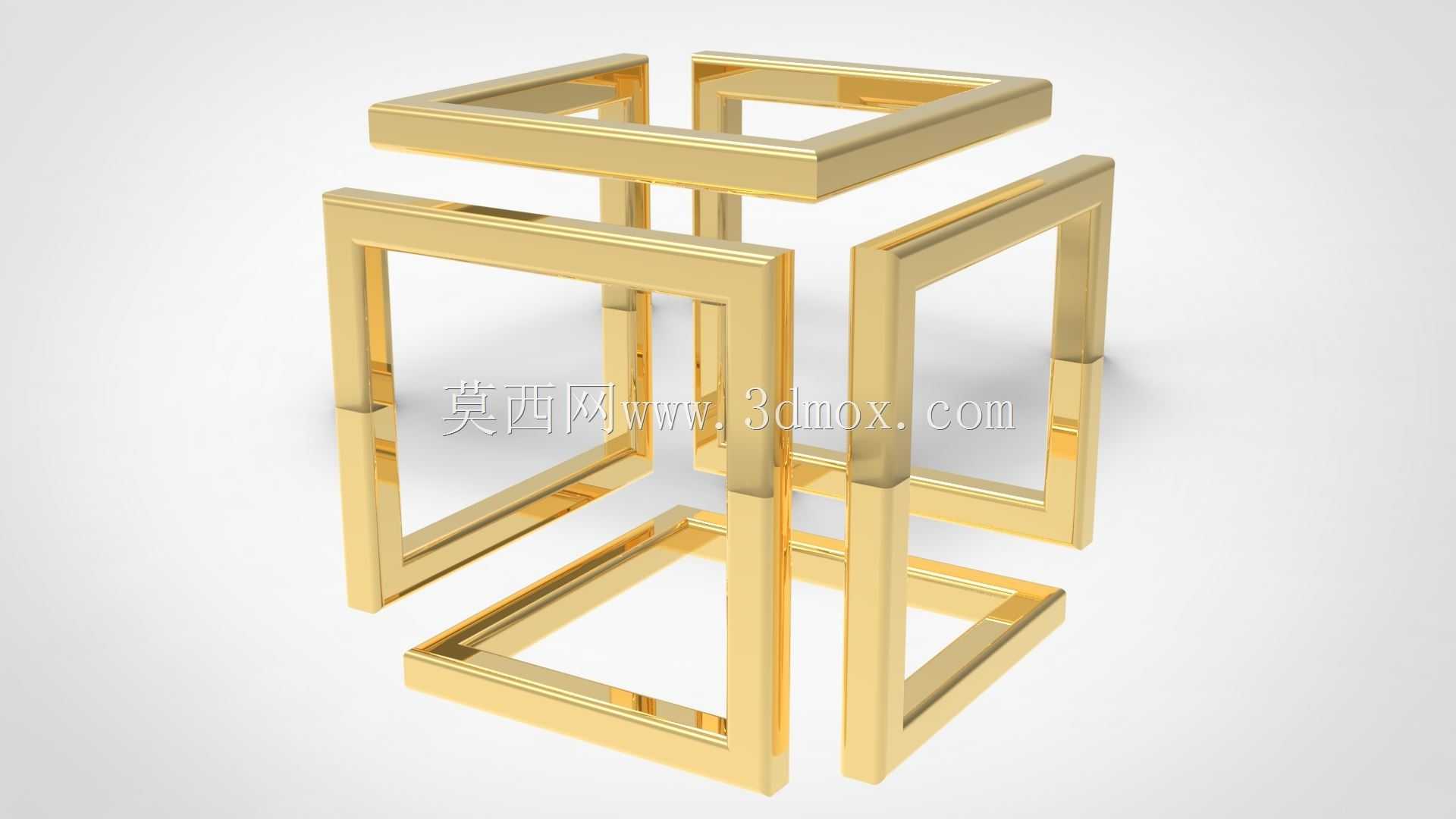

镂空框架式无限立方体几何造型结构

　　这类镂空框架式的立方体几何构型，在工业设计领域常作为视觉演示教具、工业美学展示摆件以及空间结构原理验证样件使用，其核心的视觉矛盾感来自于等径方管拼接形成的视错觉效果，从特定观测角度看会形成无限延伸的空间错位观感，常被用于机械原理科普展项、工业设计展厅的视觉陈设，也可作为传感器标定场景下的空间基准参照物，辅助视觉类检测设备完成空间坐标系的校准验证。从结构设计逻辑来看，整个构件全部采用等截面正方形空心管材拼接，所有管材的截面边长保持一致，相邻管材的拼接处采用45度斜切对接工艺，保证接缝处完全贴合无错位，每一处框架边的长度完全相等，整体外轮廓为标准正立方体构型，六个面均为正方形框架结构，没有实体面遮挡，这种设计既降低了整体构件的重量，

　　也让内部空间完全通透，方便观测者从任意角度观察框架的空间连接关系。在实际建模过程中，需要先确定正立方体的外接边界尺寸，常规用于桌面陈设的该类构件外轮廓边长多控制在100mm到200mm之间，若用于展厅大型展示则可放大至800mm到1200mm，安装时仅需通过底部的框架边与支撑台面接触，不需要额外的固定结构，依靠自身框架的配重即可保持稳定，若作为传感器标定基准件使用，则需要在底部框架处加工定位销孔，通过销钉与标定平台连接，保证整体构型的空间位置精度。设计时需要重点关注管材拼接处的位置公差，每一段管材的长度公差需要控制在±0.1mm以内，斜切面的角度公差控制在±0.05度，避免拼接后出现框架边错位、接缝过大的问题，

　　影响最终的视错觉呈现效果。由于整体为全框架镂空结构，构件的风阻系数极低，即使作为户外展示装置使用，也不需要额外做抗风加固设计，仅需保证底部连接强度即可。这类结构在加工时可采用金属3D打印一体成型，也可采用切割后的方管焊接打磨成型，若采用焊接工艺则需要在拼接处做内藏式焊点处理，焊接完成后将外表面打磨抛光至镜面效果，配合金属镀层可进一步强化视觉层次感，让框架的棱边反光形成更强烈的空间延伸观感。在结构强度方面，由于采用空心管材拼接，整体构件的比强度远高于同尺寸的实体立方体，在承受竖向压力时，荷载可通过六根竖向框架边均匀传递至底部支撑面，侧向受力时各方向的框架边可形成桁架式受力结构，抵抗侧向形变的能力较强，

　　即使受到意外碰撞也不容易出现永久变形。作为视觉类传感器的标定参照物时，该构型的等宽框架边可在视觉采集画面中形成规则的直线特征，方便算法提取空间棱线，完成相机内参、外参的校准，相比传统的棋盘格标定板，这种立体构型可同时完成多个角度的空间标定，不需要反复调整标定板的摆放角度，能有效提升标定效率。在工业设计教学场景中，该构型可作为空间几何建模的典型练习案例，帮助初学者掌握三维软件中的空间对齐、斜切拼接、基准面参考等核心建模操作，理解空间透视原理与实际三维结构之间的对应关系，避免建模过程中出现空间位置错位、配合关系错误的问题。
